4. Installation des Filters
Das Gewicht der gefüllten Einheit beträgt 23 kg. Um dieses Gewicht sicher zu halten, muss
der Bypass-Nanofi lter MagnaClean CMX an einer stabilen Mauer oder auf einem Gestell mit
ausreichender Stabilität installiert werden. Bitte orientieren Sie sich an den unten dargestellten
Montagemaßen.
Halten Sie die angegebenen Mindestabstände für eine sichere Wartung des Geräts ein (siehe Abb.
2, S. 4).
WICHTIG: Mithilfe der beiden mitgelieferten 28-mm-Kugelhähne kann dieses Gerät an jeder
beliebigen Stelle als Bypasskonfi guration an ein Heiz- oder Kühlsystem angeschlossen
werden. Da das Gerät von einer integrierten Pumpe angetrieben wird, müssen die Einlass- und
Auslassanschlüsse beide ENTWEDER an den Hauptsystemvorlauf ODER an den Systemrücklauf
angeschlossen werden. Anders als es bei einer Standard-Bypassinstallation der Fall wäre, dürfen
die Ein- und Auslassanschlüsse nicht über den Systemvorlauf und den Systemrücklauf oder über
eine Systempumpe angeschlossen werden. Wenn das Gerät falsch installiert wird, funktioniert es
möglicherweise nicht wie vorgesehen.
Zwischen den Ein- und Auslassanschlüssen muss ein Abstand von 150 cm bestehen, um eine
Rückzirkulation des Anlagenwassers zu verhindern.

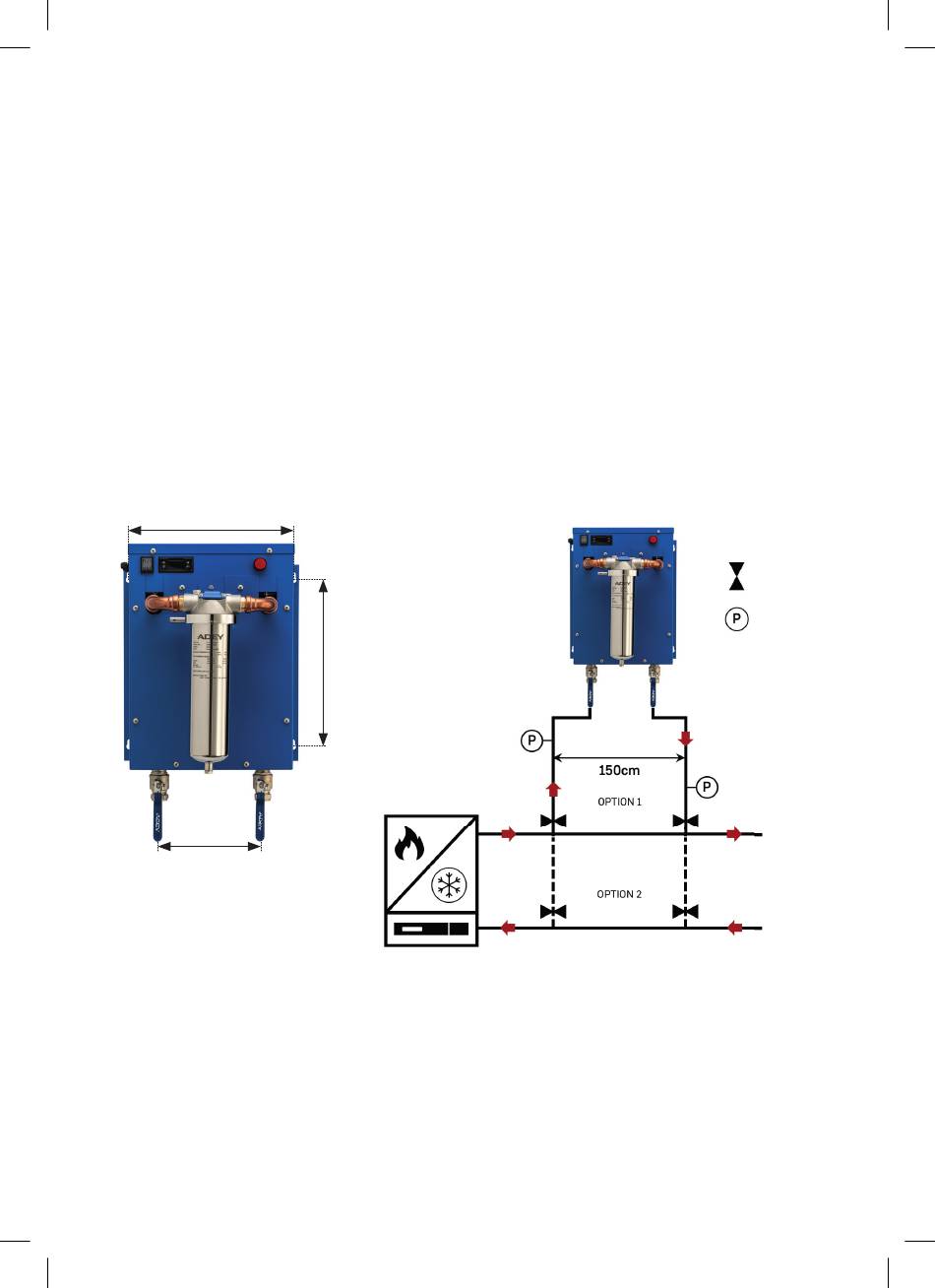

Abb. 4
400mm
232mm
WICHTIG: Wenn der MagnaClean CMX Nano-Filter wie in dieser Installationsanleitung beschrieben
zusammen mit einer Pumpe installiert wird, ist der erlaubte Temperaturbereich +2⁰C bis +100⁰C.
(Wird der Filter in anderen Installationsanforderungen ohne eine Pumpe installiert, dann erweitert
sich der Temperaturbereich von -10°C bis +150°C. )
405mm
Zulauf
Auslass
Anschluss am Vorlauf
Anschluss am
Rücklauf
Absperrventil
Manometer
Vorlauf
Rücklauf
5
