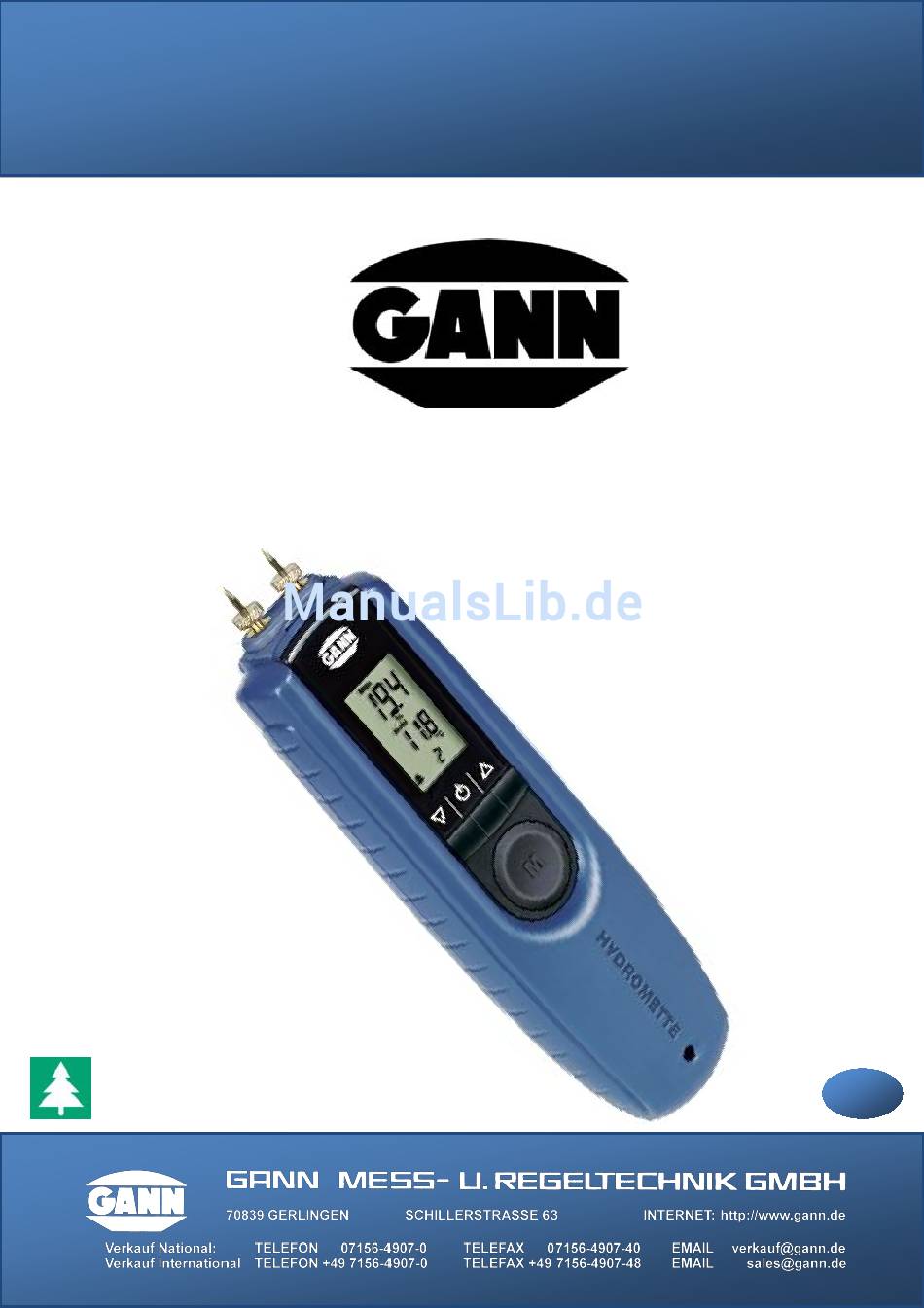

- Seite 1 Version 2.0 Bedienungsanleitung HYDROMETTE BL COMPACT S Hydromette BL Compact S...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Veröffentlichungserklärung:............ 5 WEEE-Richtlinie 2002/96/EG Elektro- und Elektronikgesetz: ..............5 Allgemeine Hinweise ............... 6 Sicherheitshinweis ..............8 Einführung ..................8 Beschreibung ................8 Geräteaufbau und Tastenbelegung ........9 Displaysymbole ..............10 Grundlegende Funktionen............11 Gerät einschalten ..............11 An zeige im Messmodus ............12 Einstellmenüs ................. - Seite 3 Definition Wassergehalt (w)........22 4.1.3 Brennwert ..............23 4.1.4 Umrechnungstabelle ..........23 Hinweise zur Holzfeuchte-Messung........24 Anhang ..................25 Sorten-Einstellung..............25 Holzsorten-Tabelle für die Compact S........ 26 Vergleichsgrafik Luftfeuchte - Materialfeuchte ....27 Grafische Kurzbedienungsanleitung im Mittelteil Hydromette BL Compact S...
-
Seite 5: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess - u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. -
Seite 6: Allgemeine Hinweise
Die Betriebssicherheit und Funktionalität sind bei Modifizierung oder Umbau des Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess - u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. ... - Seite 7 Anleitung beschrieben, bestimmungs-gemäß eingesetzt werden. Gerät und Zubehör gehören nicht in Kinderhände! Holz oder sonstige Materialien nicht auf leitfähigen Unterlagen messen. Die Firma Gann Mess - u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch Nichtbeachtung...
-
Seite 8: Sicherheitshinweis
Versorgungsleitungen befinden. 1 Einführung Beschreibung Die Hydromette BL Compact S ist ein elektronischer Feuchte- messer für verschiedene Holzarten, mit 3-zeiliger LCD-Anzeige. Die Messspitzen werden in das jeweilige Messgut eingedrückt und ermöglichen die Erfassung der Feuchtigkeit in Holzbrennstoffen. Hydromette BL Compact S... -
Seite 9: Geräteaufbau Und Tastenbelegung
Einführung Geräteaufbau und Tastenbelegung Messspitzen Display Auf-Taste Ein- / Aus- Taste Mess-Taste Ab-Taste Hydromette BL Compact S... -
Seite 10: Displaysymbole
Einführung Displaysymbole Symbole Hauptmenü Materialfeuchte Messwert wird gehalten; Bereit zur Messung Gerätetemperatur in °C Sortenkennzahl Holzsymbol Sonstige Symbole Min-/ Max-Anzeige Materialfeuchte Batterie-Symbol Gerätetemperatur in °C Holzsorten-Symbol Hydromette BL Compact S... -
Seite 11: Grundlegende Funktionen
Letzter Messwert in % „Hold“-Symbol Letzte gemessene Gerätetemperatur in °C Holzsortensymbol und Kennzahl Abbildung 2-1 Hauptmenü In diesem Menü kann eine neue Messung durch Drücken der Messtaste „M“ gestartet werden. Siehe dazu auch Kapitel 2.2 „Messmodus“. Hydromette BL Compact S... -
Seite 12: Anzeige Im Messmodus
Durch Drücken der „M“-Taste wird ein Messvorgang gestartet. Einstellmenüs Durch wiederholtes Drücken der „Auf“- bzw. „Ab“-Tasten können folgende Menüs nacheinander gewählt werden (Reihenfolge mit Taste „Ab“; mit der Taste „Auf“ werden die Menüs in der umgekehrten Reihenfolge durchlaufen): Hydromette BL Compact S... -
Seite 13: Messmenü (Hauptmenü)
„M“-Taste eine neue Messung gestartet werden, ohne die vorigen Min- bzw. Max-Werte zu verändern. Bei Unter- oder Überschreitung des Messbereichs (< 10%, > 50%) warnt ein blinkender Messwert, der zusätzlich abwechselnd mit „LO“ bzw. „HI“ markiert ist. Hydromette BL Compact S... - Seite 14 Min-Wert- Reset Menü Min-W ert <1 s blinkt ON-/ OFF- Taste; Gerät Mess-Taste länger als 2 Sekunden deaktiviert sich nach 40 s gedrückt halten Inaktivität >2 s Mess-Taste beliebig lang drücken Mess-Taste kurz drücken <1 s Hydromette BL Compact S...
- Seite 15 Hauptmenü <1 s Bausorte 15 blinkt Hauptmenü >2 s W ert gelöscht <1 s Hauptmenü >2 s <1 s W ert gelöscht „Auf“ oder „Ab“ für Mess-Taste loslassen Menüwahl „Auf-“ oder „Ab-“ Taste drücken <1 s Hydromette BL Compact S...
-
Seite 16: Holzsorteneinstellung
Soll die Sorte geändert werden, muss kurz die „M“-Taste (Taste Messen) gedrückt werden. Die Sortenkennzahl blinkt und kann mit den Tasten „Auf“ und „Ab“ eingestellt werden. Gespeichert wird die Änderung durch erneutes kurzes Drücken der „M“-Taste. Die Sortentabelle befindet sich im Anhang. Hydromette BL Compact S... -
Seite 17: Maximalwertanzeige
Durch einen erneuten kurzen Druck auf die „M“-Taste wird die Löschung des Wertes bestätigt, und das %-Zeichen verschwindet. Das Gerät kehrt nun in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend eine neue Messung durchgeführt werden. Hydromette BL Compact S... -
Seite 18: Minimalwertanzeige
Durch einen erneuten kurzen Druck auf die „M“-Taste wird die Löschung des Wertes bestätigt, und das %-Zeichen verschwindet. Das Gerät kehrt nun in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend eine neue Messung durchgeführt werden. Hydromette BL Compact S... -
Seite 19: Sonstige Funktionen
Zum Wechseln der Elektroden müssen die Rändelschrauben aufgedreht werden. Anschließend lassen sich die Spitzen einfach tauschen. Zur Vermeidung von Messfehlern sind die Rändelschrauben stets gut anzuziehen, und der Bereich zwischen den Spitzen ist sauber zu halten. Hydromette BL Compact S... -
Seite 20: Spezifikationen
0 bis + 50° C - 10 bis + 60° C (kurzzeitig) Spannungsversorgung: 9-V-Blockbatterie Verwendbare Typen: Typ 6LR61 bzw. Typ 6F22 Abmessungen: 200 x 50 x 30 (L x B x H) mm Gewicht: ca. 170 g Hydromette BL Compact S... -
Seite 21: Unzulässige Umgebungsbedingungen
Gasen, Dämpfen oder Lösungsmitteln Dauerhaft zu hohe Umgebungstemperaturen (> +50° C) Dauerhaft zu niedrige Umgebungstemperaturen (< 0° C) Messbereiche Holzfeuchte: 10 bis 50 % (in Gewichtsprozent / atro) 10 bis 34 % (in Prozent Wassergehalt) 2-stufige Holzsortenkorrektur Hydromette BL Compact S... -
Seite 22: Anwendungshinweise
Definition Wassergehalt (w) Dieser Begriff wird teilweise bei der Feuchtigkeitsangabe von Holzbrennstoffen und Biomasse verwendet. Er bezeichnet die in % angegebene Masse Wasser Verhältnis sogenannten „Nassgewicht“. Gesamtmasse, Wassergehalt (w) in % errechnet sich nach der Formel: Hydromette BL Compact S... -
Seite 23: Brennwert
40 - 50% erreicht; nach zweijähriger Lagerung ca. 20 - 30%. Dies ist abhängig von der Anfangsfeuchte, der Holzart und den Lagerungsbedingungen. 4.1.4 Umrechnungstabelle Umrechnung von Holzfeuchte (u) in Wassergehalt (w) Holzfeuchte u % Wassergehalt w % Hydromette BL Compact S... -
Seite 24: Hinweise Zur Holzfeuchte-Messung
Innenseiten gemessen werden. Hierzu müssen die Elektrodenspitzen quer zur Faserrichtung eingedrückt werden. Zur Vermeidung von Messfehlern sind die Rändelschrauben stets gut anzuziehen, und der Bereich zwischen den Spitzenaufnahmen ist sauber zu halten. Die Messung von gefrorenem Holz ist nicht möglich. Hydromette BL Compact S... -
Seite 25: Anhang
Anhang 5 Anhang Sorten-Einstellung Auswertung erfolgt in: Hartholz Holzfeuchte in Gew.-% / atro Weichholz Holzfeuchte in Gew.-% / atro Hartholz Holzfeuchte in % Wassergehalt Weichholz Holzfeuchte in % Wassergehalt Hydromette BL Compact S... -
Seite 26: Holzsorten-Tabelle Für Die Compact S
Kennzahl für die Messung in Gew.-% Messung in % Wassergehalt Ahorn Birke Birnbaum Buche, Weiß-, Rot- Douglasie Eibe Eiche Eiche Rot-, Weiß- Erle Esche Fichte Föhre, Kiefer Kastanie, Edel-, Ross- Kirschbaum Lärche Linde Nussbaum Pappel Tanne Ulme, Rüster Hydromette BL Compact S... -
Seite 27: Vergleichsgrafik Luftfeuchte - Materialfeuchte
Anhang Vergleichsgrafik Luftfeuchte - Materialfeuchte Hydromette BL Compact S...
