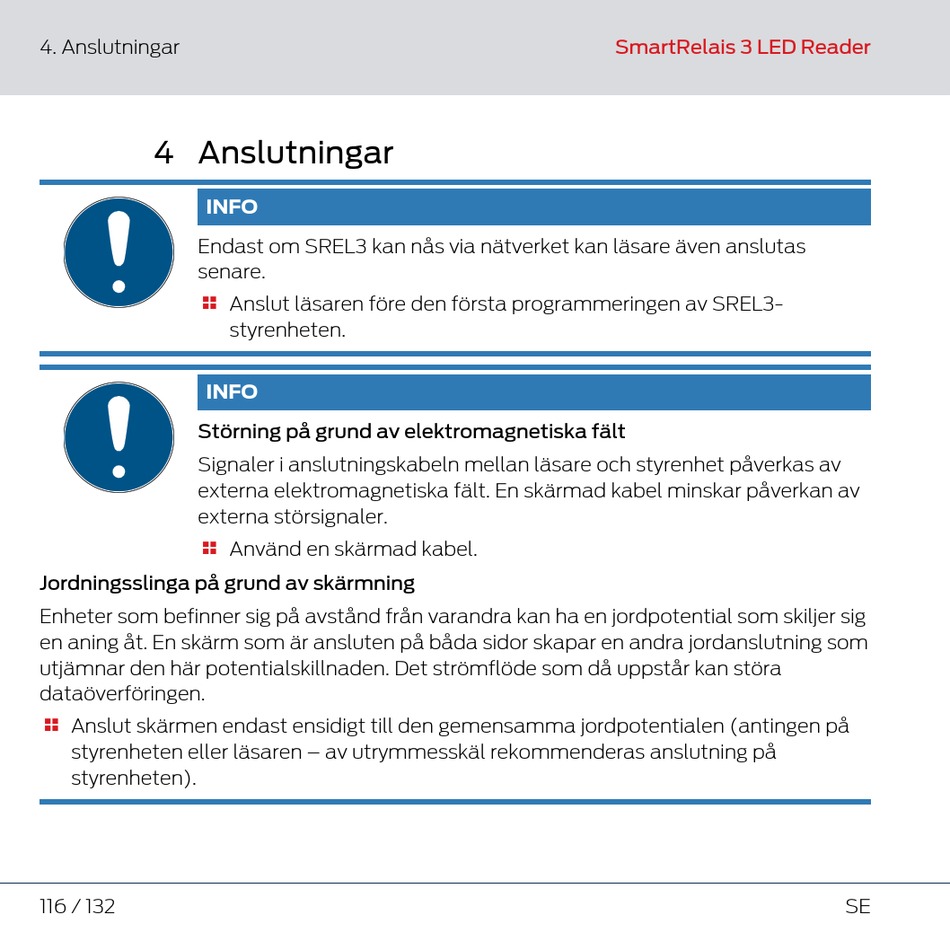

4. Anslutningar

4 Anslutningar
INFO
Endast om SREL3 kan nås via nätverket kan läsare även anslutas
senare.

INFO
Störning på grund av elektromagnetiska fält
Signaler i anslutningskabeln mellan läsare och styrenhet påverkas av
externa elektromagnetiska fält. En skärmad kabel minskar påverkan av
externa störsignaler.

Jordningsslinga på grund av skärmning
Enheter som befinner sig på avstånd från varandra kan ha en jordpotential som skiljer sig
en aning åt. En skärm som är ansluten på båda sidor skapar en andra jordanslutning som
utjämnar den här potentialskillnaden. Det strömflöde som då uppstår kan störa
dataöverföringen.
Anslut skärmen endast ensidigt till den gemensamma jordpotentialen (antingen på

styrenheten eller läsaren – av utrymmesskäl rekommenderas anslutning på
styrenheten).
116 / 132
Anslut läsaren före den första programmeringen av SREL3-
styrenheten.
Använd en skärmad kabel.
