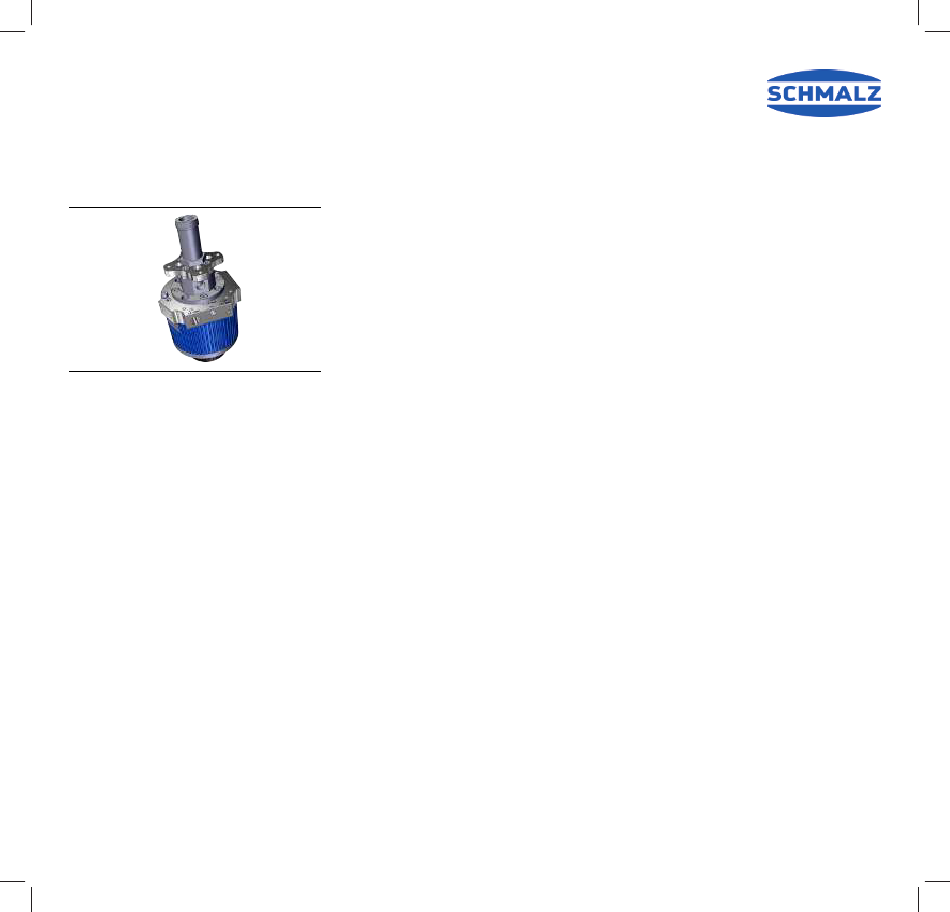

Flow Gripper SCG-HSS
Maintenance Instructions
DE
Wartungsanleitung Strömungsgreifer SCG-HSS ......................................................................................................
Maintenance Instructions Flow Gripper SCG-HSS....................................................................................................
EN
WWW.SCHMALZ.COM
13
30.30.01.02479 · 00 · 08/21
2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für schmalz SCG-HSS

Inhaltszusammenfassung für schmalz SCG-HSS

  • Seite 1 Flow Gripper SCG-HSS Maintenance Instructions Wartungsanleitung Strömungsgreifer SCG-HSS ...................... Maintenance Instructions Flow Gripper SCG-HSS....................WWW.SCHMALZ.COM 30.30.01.02479 · 00 · 08/21...

  • Seite 2: Hinweis Zum Umgang Mit Diesem Dokument

    DEUTSCH Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.

  • Seite 3: Warnhinweise In Diesem Dokument

    1.3  Warnhinweise in diesem Dokument Warnhinweise warnen vor Gefahren, die beim Umgang mit dem Produkt auftreten können. Das Signalwort weist auf die Gefahrenstufe hin. Signalwort Bedeutung WARNUNG Kennzeichnet eine Gefahr mit mittlerem Risiko, die zu Tod oder schwerer Verletzung führen kann, wenn sie nicht vermieden wird. VORSICHT Kennzeichnet eine Gefahr mit einem geringem Risiko, die zu leichter oder mittlerer Verletzung führen kann, wenn sie nicht vermieden wird.
  • Seite 4 2  Sicherheit Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. VORSICHT Lärmbelastung durch Abluft oder Leckage im Betrieb Gehörschäden 4 Bei Leckage die Anschlüsse und Leitungen prüfen und Undichtigkeiten beseitigen 4 Gehörschutz tragen VORSICHT Durch zu hohen Luftdruck beim Ausfahren des Stiftvorhangs werden Stifte beschleunigt und aus dem Greifer gelöst.
  • Seite 5 4 Vor Wartungsarbeiten für Atmosphärendruck im Vakuum- und Druckluftsystem sorgen. Wartungsarbeiten oder Reparaturen, die über die hier beschriebenen Aktivitäten hinaus gehen dürfen nicht durch den Betreiber des Produkts durchgeführt werden, ohne Rücksprache mit Schmalz zu halten. DE · 30.30.01.02479 · 00 · 08/21...

  • Seite 6: Aufbau Des Scg-Hss

    3  Aufbau des SCG-HSS Vakuumöffnung Druckluft-Anschluss (max. 2,0 bar) / G 1/8"; Ausfahren der Stifte mit Druckluftimpuls; keine kontinuierliche Beaufschlagung Gewinde (2 x M5) für Halter von Vakuum- Druckluft-Anschluss (max. 6 bar) / G 1/8"; Schalter (Baureihe VS) – OPTIONAL Vakuum-Erzeuger; kontinuierliche Beauf- schlagung (bei Betrieb / 200 l/min);...

  • Seite 7: Beschädigten Vorhangstift Ersetzen

    4  Beschädigten Vorhangstift ersetzen ü Das Produkt ist von der Druckluftversorgung getrennt. ü Im Vakuum- und Druckluftsystem herrscht Atmosphärendruck (0 bar). ü Die entsprechende Anzahl an zu ersetzenden Vorhangstiften liegt bereit. 1. Die Schrauben (1) (3 Stück) mit Innensechskant- schlüssel 2,5 lösen und die Profilscheibe (2) entfernen Die Profilscheibe (2) und die Schrauben (1) aufbe-...
  • Seite 8 3. Die benachbarten Vorhangstifte ca. 20 mm her- ausziehen. 4. Den neuen Vorhangstift lagerichtig (Die mittleren Nocken zeigen nach innen.) durch leichtes hin und her Bewegen des Vorhangstifts an der freien Position einschieben. Darauf achten, dass die mittleren Nocken sich am Profil vom Gehäuseteil (3) einfügen (Spiel- passung).
  • Seite 9 5. Die Profilscheibe (2) muss in einer definierten Lage montiert werden um zu gewährleisten, das die Teilung der Profilscheibe (2) zu den Positionen der Vorhangstiften passt. Zur Orientierung sind auf der Innenseite der Pro- filscheibe (2) zwei Markierungen in Form von Bohrungen ausgeführt und das Gehäuseteil (3) ist ebenfalls mit zwei Bohrungen gestaltet.
  • Seite 10 Hand zu einem Ring formen und leicht an die Profilscheibe (2) drücken. 8. Die Schrauben (1) mit einem Anzugsmoment von 0,4 Nm festziehen. 5  Den SCG-HSS installierern 5.1  Installationshinweise VORSICHT Durch zu hohen Luftdruck beim Ausfahren des Stiftvorhangs werden Stifte beschleunigt und aus dem Greifer gelöst.

  • Seite 11: Mechanische Befestigung

    Die Einbaulage vom Strömungsgreifer ist beliebig. Der Strömungsgreifer wird unter Verwendung der am Gehäuse integrierten Gewinde an ein Handha- bungs-System adaptiert. 4 Zur mechanischen Befestigung des SCG-HSS die Innengewinde G4 der Größe M5 verwenden. Optional: Nutzung vom Montage-Set 4 Das Montage-Set am SCG-HSS befestigen.

  • Seite 12: Prüfung Auf Korrekte Installation Und Funktion

    5.3  Anschließen Druckluft-Anschluss für Stiftvorhang aus- Druckluft-Anschluss für die Vakuum- fahren Erzeugung PE-Anschluss (Masse) Optional: Vakuum-Anschluss für einen Vakuum-Schalter Druckluft-Anschluss für Stiftvorhang — — klemmen Optional: Anschluss eines Vakuum-Schalters am Vakuum-Anschluss (4) 1. Den Gewindestift M5x6 mit SW 2,5 am Vakuum-Anschluss (4) entfernen. 2.
  • Seite 13 3. Pass on the technical documentation to subsequent users. ð Failure to follow the instructions in these Maintenance instructions may result in injuries! ð Schmalz is not liable for damage or malfunctions that result from failure to heed these instruc- tions.

  • Seite 14: Warnings In This Document

    1.3  Warnings in This Document Warnings warn against hazards that may occur when handling the product. The signal word indicates the level of danger. Signal word Meaning WARNING Indicates a medium-risk hazard that could result in death or serious injury if not avoided.
  • Seite 15 2  Safety Maintenance work may only be carried out by qualified personnel. CAUTION Noise pollution caused by exhaust air or leakage during operation Hearing damage 4 In the event of leakage, check connections and lines and remedy leakages 4 Wear ear protectors. CAUTION If the air pressure is too high while the pin curtain extends, the pins speed up and become separated from the gripper.
  • Seite 16 Maintenance work or repairs that go beyond the activities described here must not be carried out by the operator of the product without consulting Schmalz. 16 / 24 EN-US · 30.30.01.02479 · 00 · 08/21...
  • Seite 17 3  Structure of the SCG-HSS Vacuum vent Compressed air connection (max. 2.0 bar)/ G 1/8"; extending the pins with a com- pressed air pulse; not continuously applied Thread (2 x M5) for vacuum switch holder Compressed air connection (max. 6 bar)/G (series VS) – OPTIONAL 1/8";...
  • Seite 18 4  Replacing a Damaged Curtain Pin ü The product has been disconnected from the compressed air supply. ü There is atmospheric pressure (0 bar) in the vacuum and compressed air system. ü The relevant number of curtain pins to be replaced has been prepared. 1.
  • Seite 19 3. Pull the adjacent curtain pins out by approx. 20 4. Insert the new curtain pin in the correct position (with the middle cams pointing inwards) by mov- ing the curtain pin gently back and forth into the free position. Make sure that the middle cams fit into the pro- file of the housing part (3) (clearance fit).
  • Seite 20 5. The profile disk (2) must be mounted in a defined position to ensure that the spacing of the profile disk (2) corresponds to the positions of the curtain pins. To ensure correct positioning, there are two mark- ings in the form of bores on the inside of the pro- file disk (2) as well as two bores on the housing part (3).
  • Seite 21 (2). 8. Tighten the screws (1) with a torque of 0.4 Nm. 5  Installing the SCG-HSS 5.1  Installation Instructions CAUTION If the air pressure is too high while the pin curtain extends, the pins speed up and become separated from the gripper.
  • Seite 22 The flow gripper can be adapted to any handling system using the integrated thread on the housing. 4 Use the size-M5 female thread G4 to mechanically attach the SCG-HSS. Optional: Using the Mounting Set 4 Mount the mounting set on the SCG-HSS. 22 / 24 EN-US · 30.30.01.02479 · 00 · 08/21...
  • Seite 23 5.3  Connection Compressed air connection for extending Compressed air connection for vacuum the pin curtain generation PE connection (ground) Optional: Vacuum connection for a vac- uum switch Compressed air connection for clamping — — the pin curtain Optional: Connection for a vacuum switch on the vacuum connection (4) 1.
  • Seite 24 © J. Schmalz GmbH · DE · 30.30.01.02479 · 00 · 08/21 · Technische Änderungen vorbehalten...
