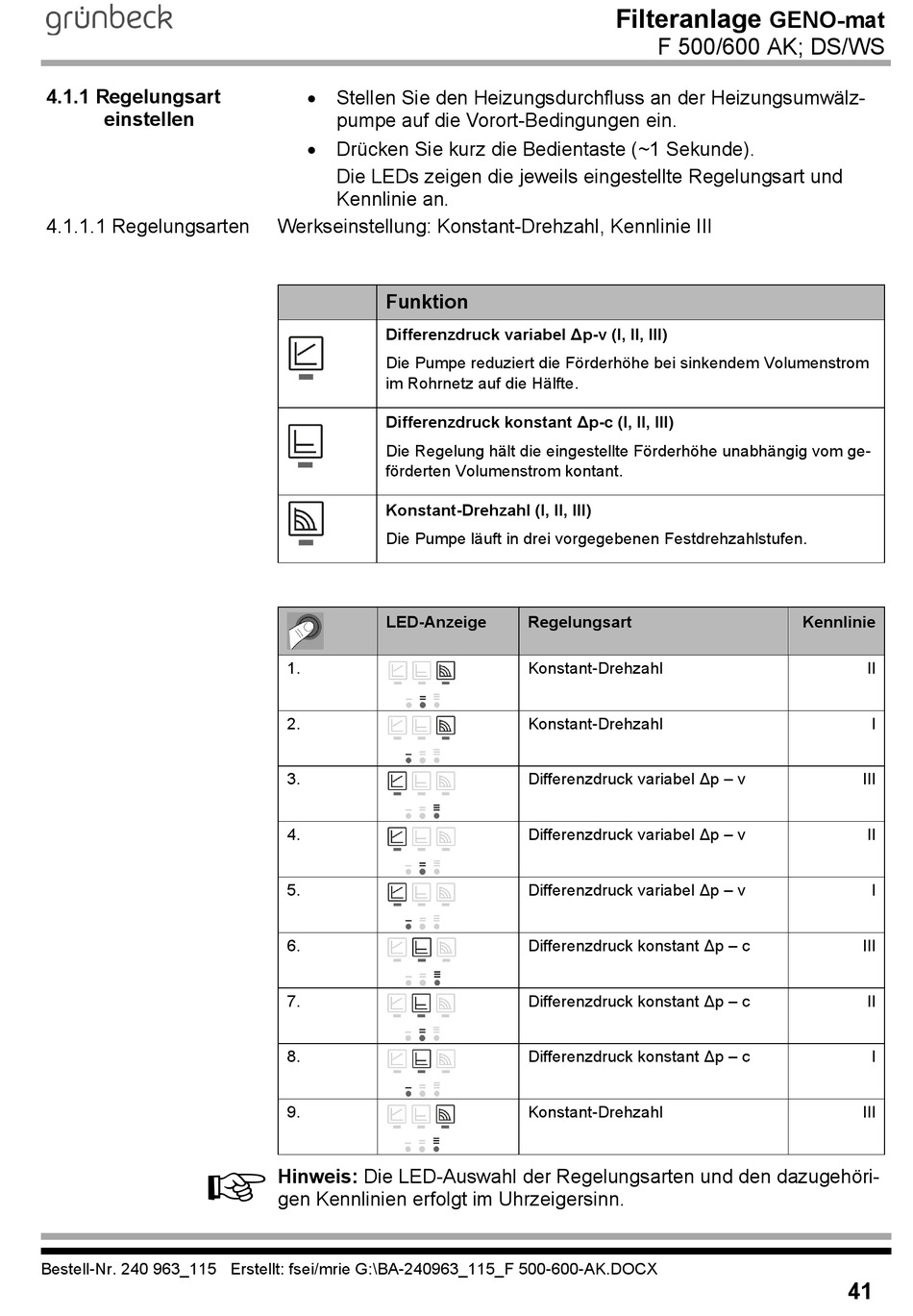

4.1.1 Regelungsart
einstellen
4.1.1.1 Regelungsarten
Bestell-Nr. 240 963_115 Erstellt: fsei/mrie G:\BA-240963_115_F 500-600-AK.DOCX
• Stellen Sie den Heizungsdurchfluss an der Heizungsumwälz-
pumpe auf die Vorort-Bedingungen ein.
• Drücken Sie kurz die Bedientaste (~1 Sekunde).
Die LEDs zeigen die jeweils eingestellte Regelungsart und
Kennlinie an.
Werkseinstellung: Konstant-Drehzahl, Kennlinie III
Funktion
Differenzdruck variabel Δp-v (I, II, III)
Die Pumpe reduziert die Förderhöhe bei sinkendem Volumenstrom
im Rohrnetz auf die Hälfte.
Differenzdruck konstant Δp-c (I, II, III)
Die Regelung hält die eingestellte Förderhöhe unabhängig vom ge-
förderten Volumenstrom kontant.
Konstant-Drehzahl (I, II, III)
Die Pumpe läuft in drei vorgegebenen Festdrehzahlstufen.
LED-Anzeige
1.
2.
3.
4.
5.
6.
7.
8.
9.
Hinweis: Die LED-Auswahl der Regelungsarten und den dazugehöri-
gen Kennlinien erfolgt im Uhrzeigersinn.
Filteranlage
F 500/600 AK; DS/WS
Regelungsart
Konstant-Drehzahl
Konstant-Drehzahl
Differenzdruck variabel Δp – v
Differenzdruck variabel Δp – v
Differenzdruck variabel Δp – v
Differenzdruck konstant Δp – c
Differenzdruck konstant Δp – c
Differenzdruck konstant Δp – c
Konstant-Drehzahl
GENO-mat
Kennlinie
II
I
III
II
I
III
II
I
III
41
