2.4 Wasserhärte
3 | Verfahrensbeschreibung
4 | Arbeitsweise
4.1 Filtration

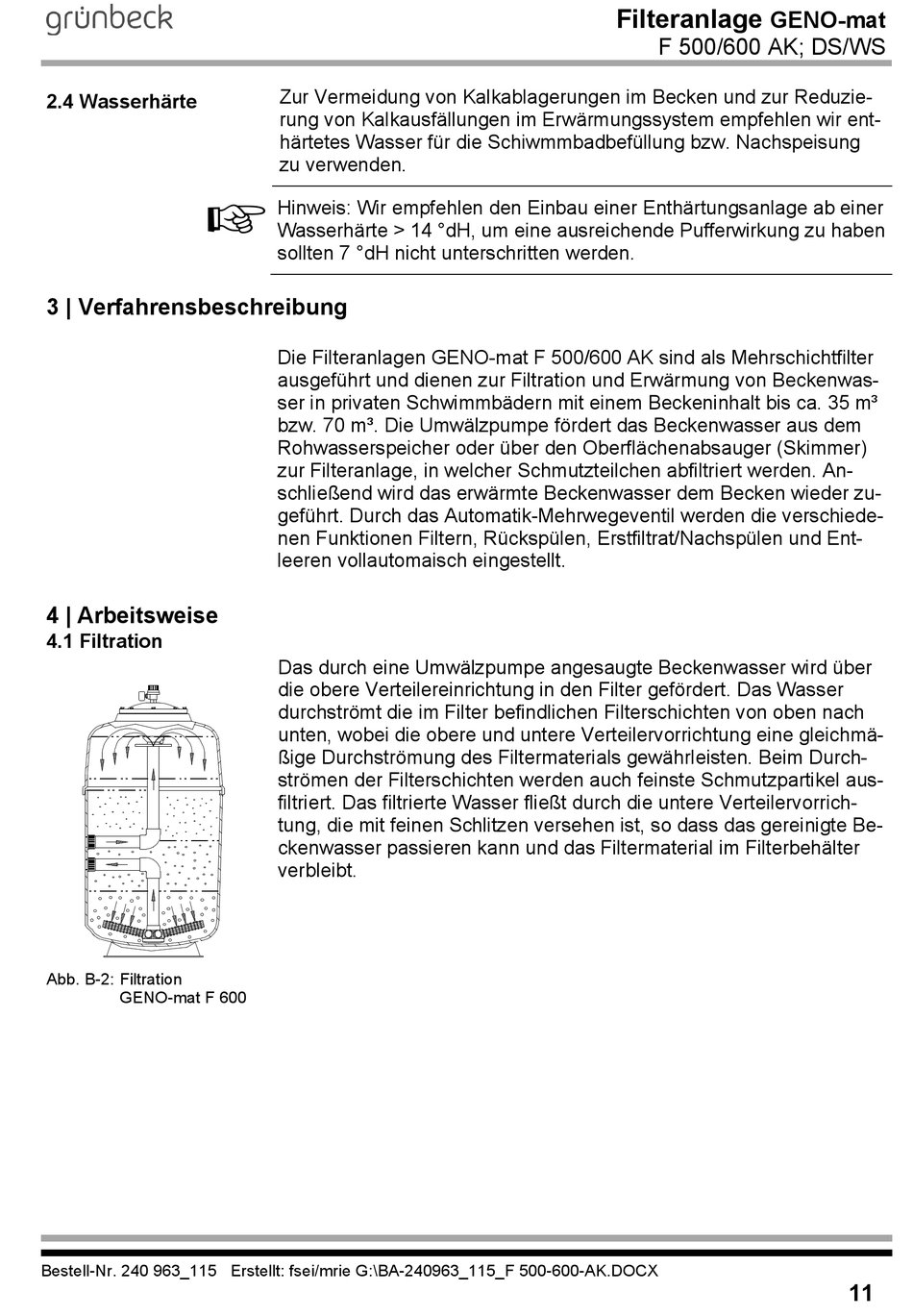

Abb. B-2: Filtration
GENO-mat F 600
Bestell-Nr. 240 963_115 Erstellt: fsei/mrie G:\BA-240963_115_F 500-600-AK.DOCX
Zur Vermeidung von Kalkablagerungen im Becken und zur Reduzie-
rung von Kalkausfällungen im Erwärmungssystem empfehlen wir ent-
härtetes Wasser für die Schiwmmbadbefüllung bzw. Nachspeisung
zu verwenden.
Hinweis: Wir empfehlen den Einbau einer Enthärtungsanlage ab einer
Wasserhärte > 14 °dH, um eine ausreichende Pufferwirkung zu haben
sollten 7 °dH nicht unterschritten werden.
Die Filteranlagen GENO-mat F 500/600 AK sind als Mehrschichtfilter
ausgeführt und dienen zur Filtration und Erwärmung von Beckenwas-
ser in privaten Schwimmbädern mit einem Beckeninhalt bis ca. 35 m³
bzw. 70 m³. Die Umwälzpumpe fördert das Beckenwasser aus dem
Rohwasserspeicher oder über den Oberflächenabsauger (Skimmer)
zur Filteranlage, in welcher Schmutzteilchen abfiltriert werden. An-
schließend wird das erwärmte Beckenwasser dem Becken wieder zu-
geführt. Durch das Automatik-Mehrwegeventil werden die verschiede-
nen Funktionen Filtern, Rückspülen, Erstfiltrat/Nachspülen und Ent-
leeren vollautomaisch eingestellt.
Das durch eine Umwälzpumpe angesaugte Beckenwasser wird über
die obere Verteilereinrichtung in den Filter gefördert. Das Wasser
durchströmt die im Filter befindlichen Filterschichten von oben nach
unten, wobei die obere und untere Verteilervorrichtung eine gleichmä-
ßige Durchströmung des Filtermaterials gewährleisten. Beim Durch-
strömen der Filterschichten werden auch feinste Schmutzpartikel aus-
filtriert. Das filtrierte Wasser fließt durch die untere Verteilervorrich-
tung, die mit feinen Schlitzen versehen ist, so dass das gereinigte Be-
ckenwasser passieren kann und das Filtermaterial im Filterbehälter
verbleibt.
Filteranlage
GENO-mat
F 500/600 AK; DS/WS
11
