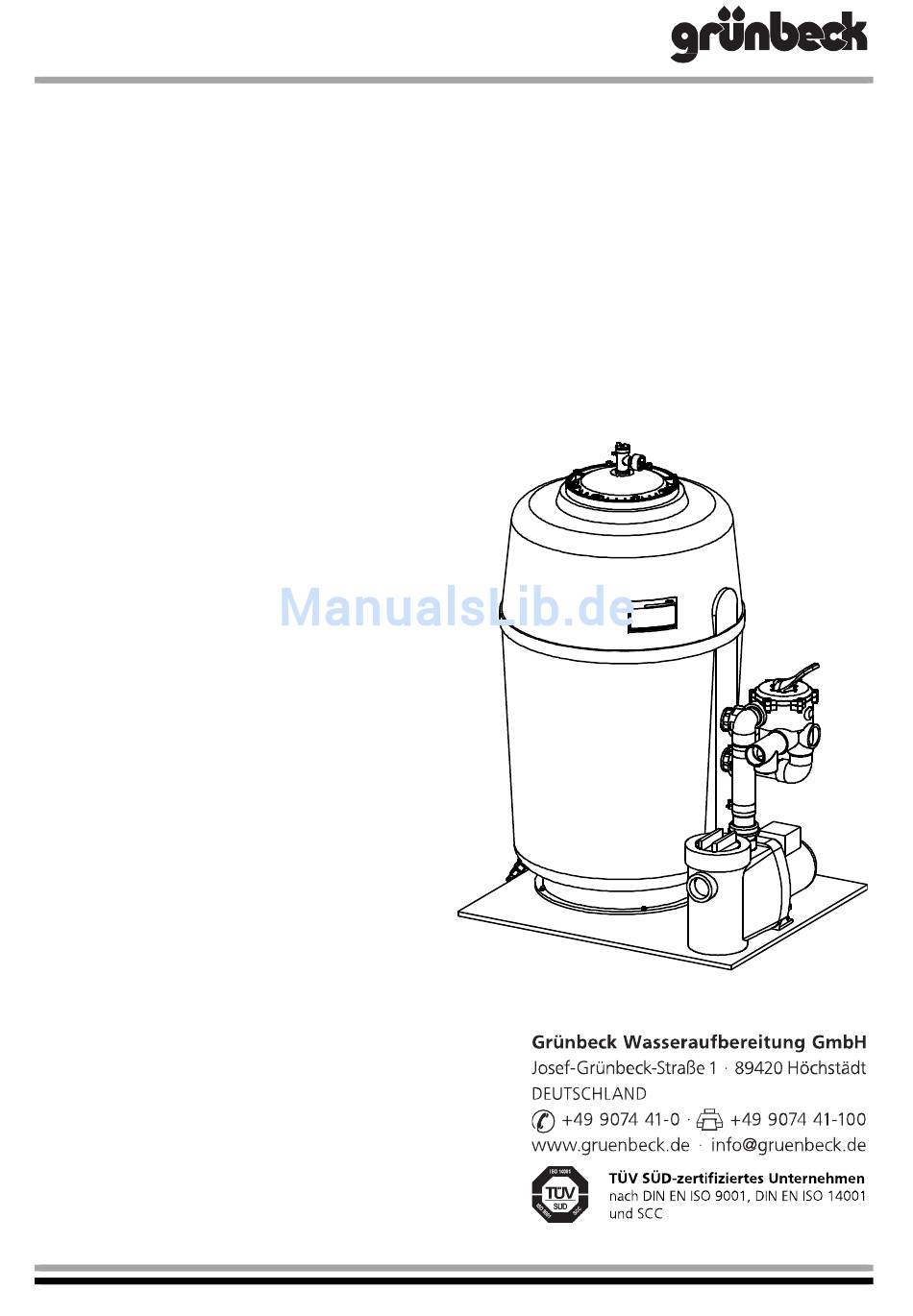

- Seite 1 Betriebsanleitung ® Filteranlage GENO-mat F 500/600/610 H; DS/WS Stand Januar 2015 Bestell-Nr. 025 240 960...
-
Seite 2: Inhaltsverzeichnis
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Inhaltsübersicht A Allgemeine Hinweise ............ 5 1 Vorwort 2 Gewährleistung 3 Hinweise zum Benutzen der Betriebsanleitung 4 Allgemeine Sicherheitshinweise 5 Transport und Lagerung 6 Entsorgung von Altteilen und Betriebsstoffen Grundlegende Informationen ........10 1 Gesetze, Verordnungen, Normen 2 Badewasserparameter 3 Verfahrensbeschreibung... - Seite 3 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Impressum Alle Rechte vorbehalten. © Copyright by Grünbeck Wasseraufbereitung GmbH Printed in Germany Es gilt das Ausgabedatum auf dem Deckblatt. -Änderungen im Sinne des technischen Fortschritts vorbehalten- Diese Betriebsanleitung darf – auch auszugsweise – nur mit aus- drücklicher, schriftlicher Genehmigung durch die Firma Grünbeck Was- seraufbereitung in fremde Sprachen übersetzt, nachgedruckt, auf Da- tenträgern gespeichert oder sonst wie vervielfältigt werden.
-
Seite 4: Eg-Konformitätserklärung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS EG-Konformitätserklärung Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Ge- sundheitsanforderungen der zutreffenden EG-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültigkeit. -
Seite 5: Allgemeine Hinweise
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck entschieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbe- reitung und haben für jedes Wasserproblem die maßgeschneiderte Lö- sung. -
Seite 6: Gewährleistung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 2 | Gewährleistung Alle Geräte und Anlagen der Grünbeck Wasseraufbereitung GmbH wer- den unter Anwendung modernster Fertigungsmethoden hergestellt und einer umfassenden Qualitätskontrolle unterzogen. Sollte es dennoch Grund zu Beanstandungen geben, so richten sich die Ersatzansprüche an die Firma Grünbeck nach den allgemeinen Verkaufs- und Lieferbe- dingungen. -
Seite 7: Hinweise Zum Benutzen Der Betriebsanleitung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 3 | Hinweise zum Benutzen der Betriebsanleitung Diese Betriebsanleitung richtet sich an die Betreiber unserer Anlagen. Sie ist in mehrere Kapitel gegliedert, die alphabetisch bezeichnet und in der Inhaltsübersicht auf Seite 2 zusammengestellt sind. Um Informationen zum gewünschten Thema zu finden, suchen Sie zunächst auf Seite 2 das zutreffende Kapitel. -
Seite 8: Schutz Vor Wasserschäden
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS An der Anlage dürfen nur Personen arbeiten, die diese Betriebs- 4.2 Betriebspersonal anleitung gelesen und verstanden haben. Dabei sind insbesondere die Sicherheitshinweise strikt zu beachten. 4.3 Bestimmungsge- Die Anlage darf nur zu dem Zweck verwendet werden, der in der Pro- duktbeschreibung (Kapitel C) beschrieben ist. -
Seite 9: Transport Und Lagerung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 5 | Transport und Lagerung Vorsicht! Die Anlage kann durch Frost oder hohe Temperaturen beschä- digt werden. Um Schäden zu vermeiden: Frosteinwirkung bei Transport und Lagerung verhindern! Anlage nicht neben Gegenständen mit starker Wärmeabstrahlung aufstel- len oder lagern. -
Seite 10: Grundlegende Informationen
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Grundlegende Informationen 1 | Gesetze, Verordnungen, Normen Die Wasserqualität im Privatschwimmbad unterliegt keiner gesetzlichen Vorgabe, da ausschließlich dem Betreiber bekannte Personen (z. B. Fa- milienmitglieder) das Schwimmbad nützen. Zur Aufrechterhaltung einer angenehmen Wasserqualität empfehlen wir die DIN 19643 als Orientie- rungshilfe zu verwenden: „Das Füllwasser muss seuchen- und allgemeinhygienisch Trinkwasserei- genschaften aufweisen. - Seite 11 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Abb. B-1: Chlorwirksamkeit 2.2 Chlorverfahren Chlor ist wegen seiner hohen Wirksamkeit wohl das am meisten ver- wendete Desinfektionsprodukt. Das Gesamtchlor setzt sich aus dem freien und gebundenen Chlor zusammen. Für den typischen „Hallen- badgeruch“...
-
Seite 12: Wasserhärte
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Zur Vermeidung von Kalkablagerungen im Becken und zur Reduzierung 2.4 Wasserhärte von Kalkausfällungen im Erwärmungssystem empfehlen wir enthärtetes Wasser für die Schiwmmbadbefüllung bzw. Nachspeisung zu verwenden. Hinweis: Wir empfehlen den Einbau einer Enthärtungsanlage ab einer Wasserhärte >... - Seite 13 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Da das Filtermaterial den Schmutz aus dem Beckenwasser zurückhält, 4.2 Rückspülen steigt der Fließwiderstand aufgrund des angesammelten Schmutzes an. Dadurch wird die Druckanzeige (Manometer) ansteigen und der Durch- fluss abnehmen. Steigt der Druck um 0,2 – 0,3 bar über den Ausgangs- druck, oder fällt der Durchfluss unter die gewünschte Durchflussrate muss der Filter rückgespült werden, jedoch ist mindestens einmal wö- chentlich eine Rückspülung durchzuführen.
-
Seite 14: Produktbeschreibung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Produktbeschreibung 1 | Typenschild Anfragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild Ihrer Filteranlage angeben. Ergänzen Sie deshalb die nachstehende Übersicht, um die notwendigen Daten stets griffbereit zu haben. Filteranlage GENO-mat ®... -
Seite 15: Filteranlagenkomponenten
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 2 | Filteranlagenkomponenten ® 2.1 GENO-mat F 500 H, DS/WS Vom Becken Typenschild Zum Kanal Montageplatte Messwasserentnahme Hand-Mehrwegeventil Umwälzpumpe Zum Becken Filterbehälter ® Abb. C-1: Komponenten Filteranlagen GENO-mat F 500 H Bestell-Nr. 025 240 960 Erstellt: nkes-fsei G:\BA_240960_F 500-600-610-H... - Seite 16 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS ® 2.2 GENO-mat F 600/ 610 H, DS/WS Montageplatte Entlüftungseinrichtung Zum Becken Filterbehälter Zum Kanal flexibler Schlauch Revisionsöffnung (nur F 610) Hand-Mehrwegeventil Umwälzpumpe Typenschild Messwasserentnahme Vom Becken ® Abb. C-2: Komponenten Filteranlagen GENO-mat F 600/610 H Bestell-Nr.
-
Seite 17: Technische Daten
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 3 | Technische Daten Die Filteranlagen GENO-mat ® F 500/600/610 H sind für Privatschwimm- bäder mit einem Beckeninhalt bis ca. 35 m³, 70 m³ bzw. 100 m³ geeig- net und werden mit einem Hand-Mehrwegeventil ausgeliefert. Die äu- ßere und innere PVC-Verrohrung ist in DN 40 bzw. - Seite 18 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS ® Abb. C-3: Filteranlage GENO-mat F 500 H Abb. C-4: Filteranlage GENO-mat ® F 600/610 H Bestell-Nr. 025 240 960 Erstellt: fsei-mrie G:\BA_240960_F 500-600-610-H...
- Seite 19 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Tabelle-C-1 Technische Daten/Maße Filteranlage GENO-mat ® 500 H; 500 H; 600 H; 600 H; 610 H; 610 H; Anschlussdaten Anschlussnennweite Badewasser R 2“ / DN 40 R 2“ / DN 50 Nennweite Kanalanschluss DN 100 ®...
-
Seite 20: Bestimmungsgemäße Verwendung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 4 | Bestimmungsgemäße Verwendung Die Filteranlagen der Baureihe GENO-mat ® F sind zur Filtration von Be- ckenwasser im privaten Bereich konzipiert. Die Umwälzpumpe fördert das Beckenwasser aus dem Rohwasserspeicher oder über den Oberflä- chenabsauger (Skimmer) zur Filteranlage, in welcher die Schmutzteil- chen abfiltriert werden. -
Seite 21: Lieferumfang
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 6 | Lieferumfang Filteranlage kpl. montiert, inkl. anschlussfertiger Verrohrung. 6.1 Grundausstattung Betriebsanleitung. 6.2 Zubehör Hinweis: Es ist möglich, bestehende Filteranlage mit Zubehör nachzu- rüsten. Der für Ihr Gebiet zuständige Außendienstmitarbeiter und die Grünbeck-Zentrale stehen Ihnen gern für nähere Informationen zur Ver- fügung. - Seite 22 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Um den zuverlässigen Betrieb der Filteranlage zu sichern, sollten Sie nur 6.3 Verbrauchs- Original-Verbrauchsmaterialien verwenden. material ® Abb. C-5: Schüttschema zu GENO-mat F 600 H Quarzsand-Filterfüllung F 500 200 840 (A) Tragschicht 25 kg (Körnung 1,0 bis 2,2 mm) (B+C) Filterschicht 50 kg (Körnung 0,4 bis 0,8 mm) (D) Freibord (kein Filtermaterial) AFM-Filterfüllung F 500 (Glasgranulat)
- Seite 23 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 200 560 Quarzsand-Filterfüllung F 600 (A) Tragschicht 50 kg (Körnung 3,0 bis 5,6 mm) (B) Filterschicht 75 kg (Körnung 1,0 bis 2,2 mm) (C) Filterschicht 75 kg (Körnung 0,4 bis 0,8 mm) (D) Freibord (kein Filtermaterial) 200 565 Hydroanthrasit-Filterfüllung F 600 (A) Tragschicht 50 kg (Körnung 3,0 bis 5,6 mm)
-
Seite 24: Verschleißteile
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet 6.4 Ersatzteile zuständigen Vertretung (siehe www.gruenbeck.de). Hinweis: Bitte auch die allgemeine Gewährleistungsbedingungen (siehe Kapitel A-2) beachten. 6.5 Verschleißteile Die Filterfüllungen bzw. Dichtungen unterliegen einem gewissen Ver- schleiß... -
Seite 25: Installation
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Installation 1 | Allgemeine Einbauhinweise Der Aufstellort muss genügend Platz bieten, ein ausreichend großes und belastbares Fundament ist vorzusehen. Der Technikraum muss eine Be- lüftung und einen Kanalanschluss besitzen, des Weiteren muss der Technikraum frostsicher sein. -
Seite 26: Hydraulische Installation
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 3 | Hydraulische Installation Bauseitige Absperrventile ® Einziehschleuse GENO-mat Standard Kanalleitung Bodenablauf Freier Auslauf nach DIN-EN 1717 Abb. D-1: Sanitäranschluss GENO-mat ® F 500 H Bestell-Nr. 025 240 960 Erstellt: fsei-mrie G:\BA_240960_F 500-600-610-H... - Seite 27 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Die Filteranlage darf auf keinen Fall als Festpunkt für Rohrleitungen dienen. Der Saugleitungsdurchmesser sollte mindestens gleich dem Durchmesser des Saugstutzens sein und muss den entstehenden Unterdruck standhal- ten, d.h. keine Druckschläuche sondern wenn erforderlich Vakuumschläu- che verwenden.
-
Seite 28: Filterfüllungen
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 4 | Filterfüllungen 4.1 Filteranlage GENO-mat ® F 500 H Hinweis: Hand-Mehrwegeventil demontieren, Filterdüsen auf Unver- sehrtheit überprüfen und vor der Filterbefüllung das Steigrohr mit der mitgelieferten Befüllungs- und Zentrierungshilfe aus Karton verschlie- ßen. - Seite 29 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Abb. D-2: Schüttschema zum GENO-mat ® F 600 H Quarzsand-Filterfüllung F 600 200 560 (A) Tragschicht 50 kg (Körnung 3,0 bis 5,6 mm) (B) Filterschicht 75 kg (Körnung 1,0 bis 2,2 mm) (C) Filterschicht 75 kg (Körnung 0,4 bis 0,8 mm) (D) Freibord (kein Filtermaterial) ...
- Seite 30 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS ® 4.3 Filteranlage GENO-mat F 610 H Hinweis: Transparenten Behälterdeckel demontieren, Filterdüsen auf Unversehrtheit überprüfen und vor der Filterbefüllung den oberen Trich- ter (z. B. stabile Tüte) verschließen. Filterbehälter zu ca. 1/3 mit Wasser befüllen, dadurch verteilt sich das Filtermaterial gleichmäßiger und die unteren Filterdüsen werden geschützt.
-
Seite 31: Elektrische Installation
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 5 | Elektrische Installation Die elektrische Installation darf nur von einem zugelassenen Elektro- Fachmann nach den Vorschriften der Elektro-Versorgungs-Unternehmen (EVU) und den gültigen VDE-Bestimmungen durchgeführt werden. Eine FI-Schutzeinrichtung (Auslösestrom 30 mA) ist bauseits vorzusehen. Der elektrische Anschluss erfolgt über 230V/50Hz Wechselstromnetz oder 400 V/ 50Hz Drehstromnetz. -
Seite 32: Inbetriebnahme
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Inbetriebnahme Die hier beschriebenen Arbeiten dürfen nur von geschultem Fach- personal durchgeführt werden. Es wird empfohlen, die Inbetriebnahme durch den Werks-/Vertragskundendienst der Firma Grünbeck vornehmen zu lassen. 1 | Erstbefüllung des Beckens Bei Stahlbetonbecken sollte die Dichtigkeitsprüfung zum Nachweis der Wasserundurchlässigkeit durch eine 14-tägige Probebefüllung bereits mit chloriertem Wasser nachgewiesen werden. -
Seite 33: Filteranlage Vorbereiten
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 2 | Filteranlage vorbereiten Vor der Inbetriebnahme ist eine Sichtkontrolle und Dichtigkeitsprü- fung durchzuführen, d.h. alle Verschraubungen, Ventile und Rohr- verbindungen sind zu prüfen. Becken muss mit Wasser gefüllt sein. Alle Absperrventile in der Saug- und Druckleitung öffnen. ... -
Seite 34: Filteranlage In Betrieb Nehmen
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 3 | Filteranlage in Betrieb nehmen Hinweis: Wir empfehlen, die Betriebsanleitung in Anlagennähe aufzu- bewahren. Als Ausgangsfilterdruck (siehe Manometer am Filterbehälter) im Fil- terbetrieb bei der Inbetriebnahme über einen druckseitigen Kugel- hahn auf ca. -
Seite 35: Bedienung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Bedienung 1 | Einleitung ® Die Filteranlage GENO-mat F 500/600/610 H ist eine manuell bediente Anlage, welche je nach Beckenart und Beckenbelastung mehrere Stun- den pro Tag für die Filtration des Beckenwassers verantwortlich ist. Während der Filtration sammeln sich Schmutzteilchen im Filter an und der Filterdruck steigt. -
Seite 36: G Störungen
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Störungen 1 | Einleitung Auch bei sorgfältig konstruierten und produzierten sowie vorschriftsmä- ßig betriebenen Filteranlagen lassen sich Betriebsstörungen nie ganz ausschließen. Tabelle G-1 gibt eine Übersicht über mögliche Störungen beim Betrieb der Filteranlagen, ihre Ursachen und ihre Beseitigung. ... -
Seite 37: Fehlerübersicht
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 2 | Fehlerübersicht Tabelle G-1: Sonstige Fehler Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem Pumpe saugt nicht bzw. Geschlossene Absperrventile. Alle Absperrventile vor und nach der Anlage saugt zu wenig. prüfen und öffnen. - Seite 38 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Fortsetzung Tabelle G-1: Das beobachten Sie Das ist die Ursache So beseitigen Sie das Problem Pumpe läuft nicht an Falsche Spannung Pumpenspannung (Typenschild) mit Netzspa nnung vergleichen Sicherung hat ausgelöst bzw. Ursache finden und abstellen, ggf. beschädigte ist beschädigt Sicherung ersetzen Umwälzpumpe/Motor ist blo-...
-
Seite 39: Wartung Und Pflege
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Wartung und Pflege 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion von Filteranlagen zu sichern sind einige regelmäßige Arbeiten notwendig. Die am Betriebsort gülti- gen Regeln sind unbedingt einzuhalten. Hinweis: Durch den Abschluss eines Wartungsvertrags stellen Sie die termingerechte Abwicklung aller Wartungsarbeiten sicher. -
Seite 40: Haar- Und Faserfänger
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Die Filteranlage ist rückzuspülen, wenn der Filterdruck um 0,2 - 0,3 bar 2.1 Rückspülen der über den Ausgangsdruck ansteigt. Jedoch muss die Filteranlage mindes- Filteranlage tens einmal wöchentlich rückgespült werden. Ebenso ist vor, bzw. nach längeren Stillstandszeiten ein Rückspülvorgang durchzuführen. -
Seite 41: Wartung
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 3 | Wartung Hinweis: Achten Sie darauf, dass jede Wartung im Betriebshandbuch dokumentiert wird. Bei jeder Wartung füllt der Kundendienst-Techniker eine Spalte der Checkliste aus. Damit haben Sie jederzeit einen Nachweis für die ord- nungsgemäß... - Seite 42 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Bestell-Nr. 025 240 960 Erstellt: fsei-mrie G:\BA_240960_F 500-600-610-H...
-
Seite 43: Betriebshandbuch
Filteranlage ® GENO-mat F 500/600/610 H; DS/WS 5 | Betriebshandbuch GENO-mat ® F 500 H ® GENO-mat F 600 H GENO-mat ® F 610 H Serien-Nr.: ........Kunde Name: ................Adresse: ................................Inbetriebnahme Installateur: ..............KD-Techniker: .............. Firma:................AZB: ................Unterschrift: .............. - Seite 44 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 45 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 46 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
- Seite 47 Filteranlage ® GENO-mat F 500/600/610 H; DS/WS Betriebswerte Betriebswerte Wassertemperatur [°C] Wassertemperatur [°C] pH-Wert pH-Wert Desinfektionsgehalt [mg/l] Desinfektionsgehalt [mg/l] Wasserhärte im Beckenwasser [°dH] Wasserhärte im Beckenwasser [°dH] Funktionsprüfung / Wartungsarbeiten Funktionsprüfung / Wartungsarbeiten Anlagenkomponenten auf Dichtheit geprüft Anlagenkomponenten auf Dichtheit geprüft Rückspülung durchgeführt Rückspülung durchgeführt Filtermaterial auf Verschleiß...
