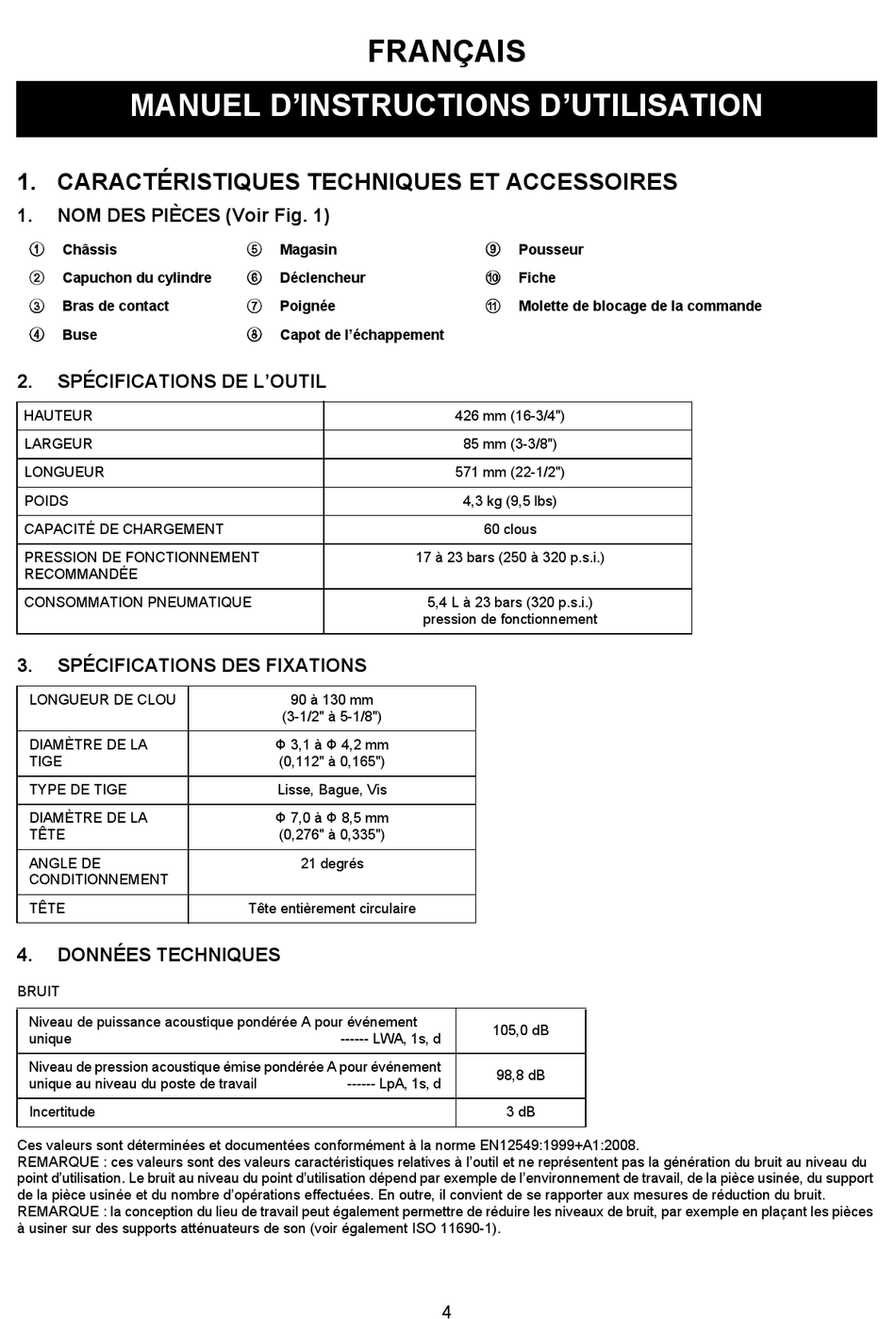

MANUEL D'INSTRUCTIONS D'UTILISATION
1. CARACTÉRISTIQUES TECHNIQUES ET ACCESSOIRES
1.
NOM DES PIÈCES (Voir Fig. 1)
1
Châssis
2
Capuchon du cylindre
Bras de contact
3
4
Buse
2.
SPÉCIFICATIONS DE L'OUTIL
HAUTEUR
LARGEUR
LONGUEUR
POIDS
CAPACITÉ DE CHARGEMENT
PRESSION DE FONCTIONNEMENT
RECOMMANDÉE
CONSOMMATION PNEUMATIQUE
3.
SPÉCIFICATIONS DES FIXATIONS
LONGUEUR DE CLOU
DIAMÈTRE DE LA
TIGE
TYPE DE TIGE
DIAMÈTRE DE LA
TÊTE
ANGLE DE
CONDITIONNEMENT
TÊTE
4.
DONNÉES TECHNIQUES
BRUIT
Niveau de puissance acoustique pondérée A pour événement
unique
Niveau de pression acoustique émise pondérée A pour événement
unique au niveau du poste de travail
Incertitude
Ces valeurs sont déterminées et documentées conformément à la norme EN12549:1999+A1:2008.
REMARQUE : ces valeurs sont des valeurs caractéristiques relatives à l'outil et ne représentent pas la génération du bruit au niveau du
point d'utilisation. Le bruit au niveau du point d'utilisation dépend par exemple de l'environnement de travail, de la pièce usinée, du support
de la pièce usinée et du nombre d'opérations effectuées. En outre, il convient de se rapporter aux mesures de réduction du bruit.
REMARQUE : la conception du lieu de travail peut également permettre de réduire les niveaux de bruit, par exemple en plaçant les pièces
à usiner sur des supports atténuateurs de son (voir également ISO 11690-1).
FRANÇAIS
5
Magasin
6
Déclencheur
Poignée
7
8
Capot de l'échappement
90 à 130 mm
(3-1/2" à 5-1/8")
Φ 3,1 à Φ 4,2 mm
(0,112" à 0,165")
Lisse, Bague, Vis
Φ 7,0 à Φ 8,5 mm
(0,276" à 0,335")
21 degrés
Tête entièrement circulaire
------ LWA, 1s, d
------ LpA, 1s, d
9
Pousseur
0
Fiche
Molette de blocage de la commande
a
426 mm (16-3/4")
85 mm (3-3/8")
571 mm (22-1/2")
4,3 kg (9,5 lbs)
60 clous
17 à 23 bars (250 à 320 p.s.i.)
5,4 L à 23 bars (320 p.s.i.)
pression de fonctionnement
105,0 dB
98,8 dB
3 dB
4
