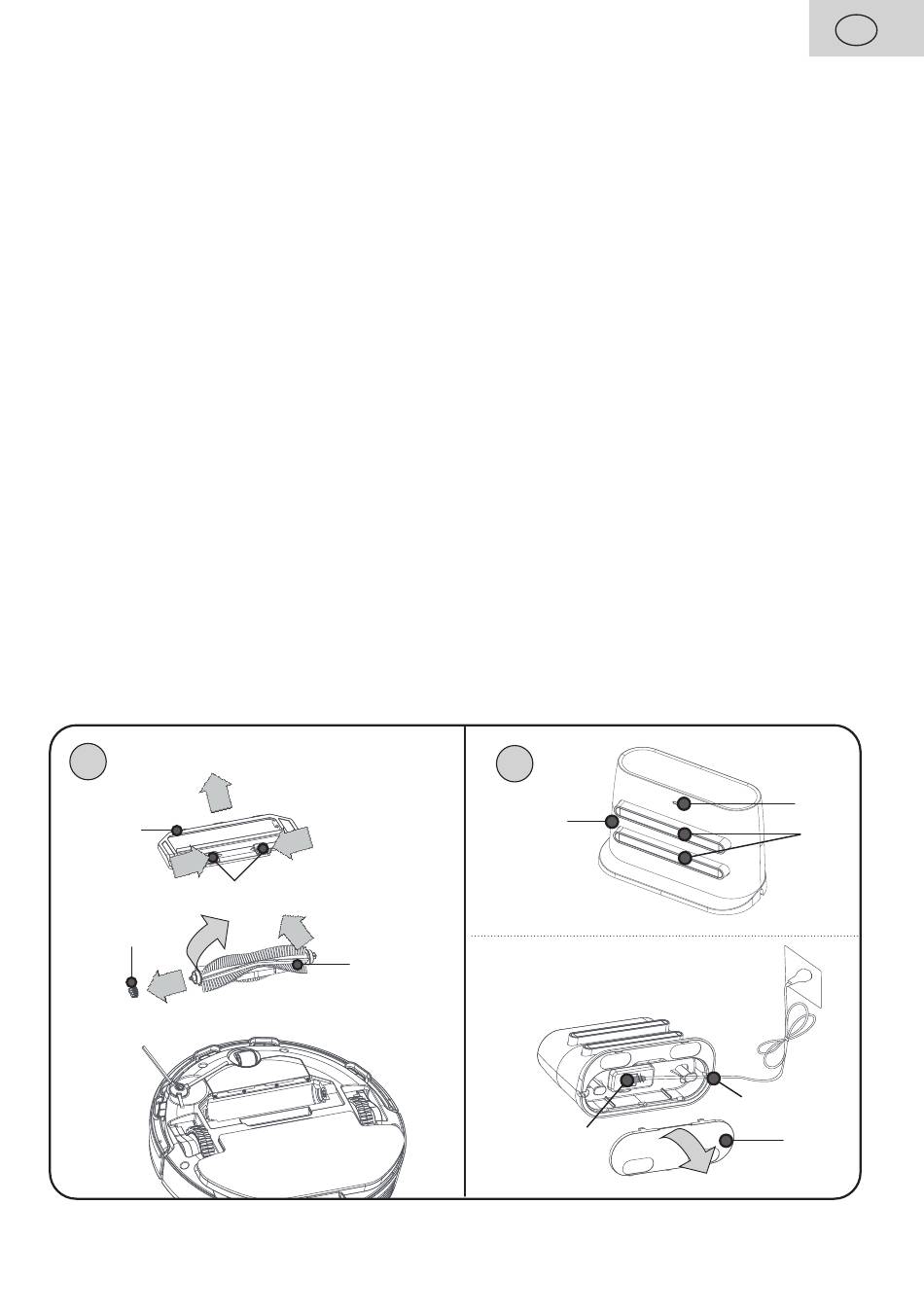

3.2 BESCHREIBUNG DES GERÄTES
A – Saugroboter
A1 – Vordere Stoßstange
A2 – Sensoren gegen Herunterfallen
A3 – Ladekontakte
A4 – Batteriefachabdeckung
A5 – Antriebsräder (links/rechts)
A6 – Hauptschalter (EIN./AUS.)
A7 – Taste für Rückkehr zur Ladestation
A8 – Vorderrad
A9 – Seitenbürste
A10 – Hauptbürste
A11 – Deckel der Hauptbürste
A12 – Verriegelung von Deckel der Hauptbürste
A13 – Lager
A14 – Lasermodul
A15 – Abkippbarer Deckel
B – Wassertank (180 ml)
B1 – Taste zum Lösen
B2 – Schmutzbehälter (300 ml)
B3 – HEPA Filter
B4 – Füllungsöffnung
B5 – Gießstopfen
4
2
A11
1
A12
3
A13
5
1
4
A10
D - 89
C – Mopp-Aufsatz
C1 – Verriegelung des Aufsatzes
C2 – Unterer Teil zum Anbringen des Mopps
C3 – Mopp
D – Ladestation
D1 – Betriebskontrollleuchte
D2 – Signalempfang
D3 – Ladekontakte
D4 – Kabelführungsloch
D5 – Anschluss zum Anschließen des
Netzteils
D6 – Kabelfachfachabdeckung
E – Ladeadapter
F – Reinigungsteil
5
D2
D
D5
D
D1
D3
E
D4
D6
