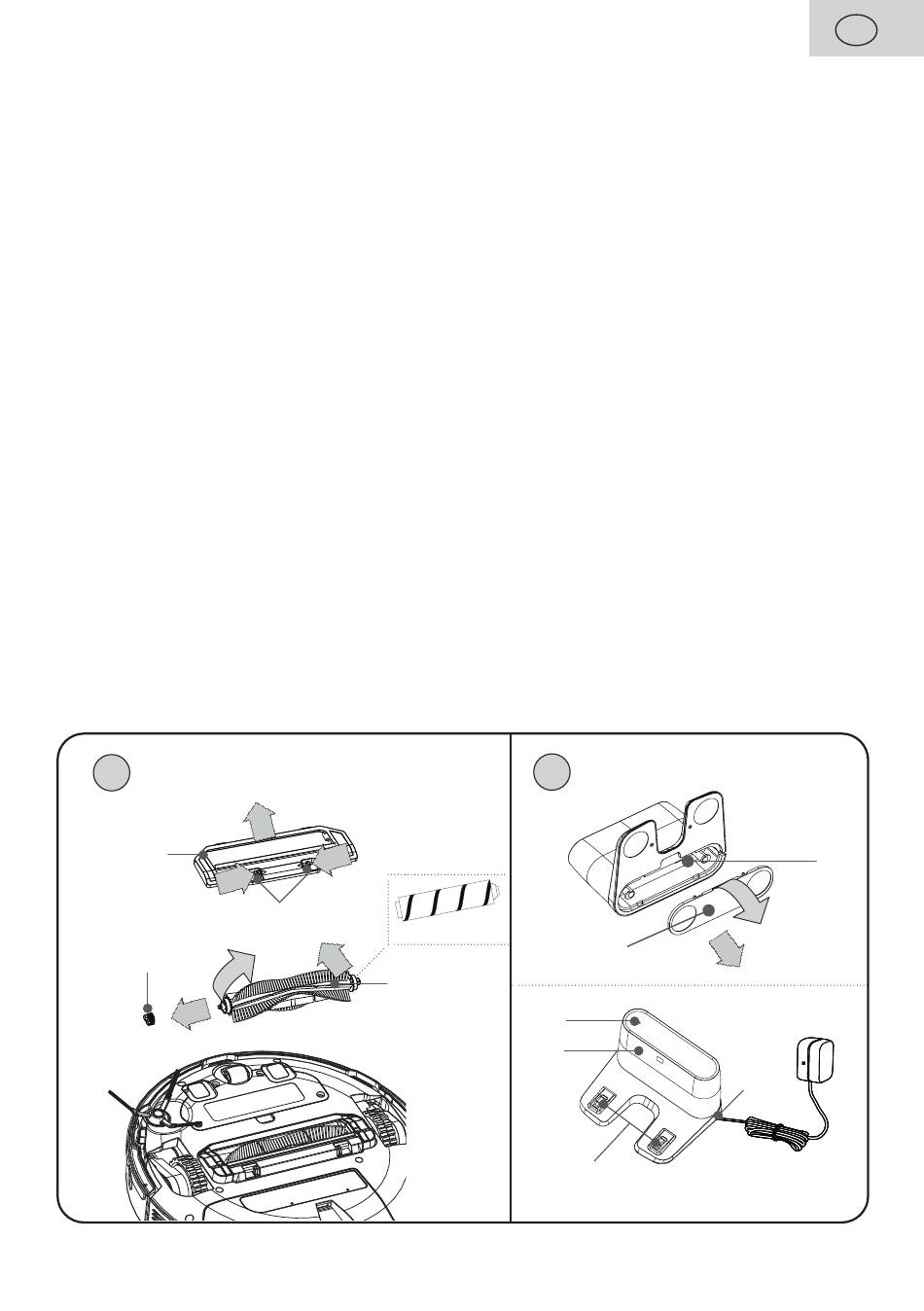

3.2 BESCHREIBUNG DES GERÄTES
A – Saugroboter
A1 – Vordere Stoßstange
A2 – Sensoren gegen Herunterfallen
A3 – Ladekontakte
A4 – Batteriefachabdeckung
A5 – Antriebsräder (links/rechts)
A6 – Hauptschalter (EIN./AUS.)
A7 – Taste für Rückkehr zur Ladestation
A8 – Vorderrad
A9 – Seitenbürste
A10a – Hauptbürste HYBRID BRUSH
A10b – Hauptbürste FINE BRUSH
A11 – Deckel der Hauptbürste
A12 – Verriegelung von Deckel der Hauptbürste
A13 – Lager
A14 – Lasermodul
B – Schmutzbehälter (480 ml)
B1 – Taste zum Lösen des
Schmutzbehälters
B2 – Deckel von Schmutzbehälter
B3 – HEPA Filter
B4 – Deckel des HEPA Filters
B5 – Taste zum Lösen von Deckel von
Schmutzbehälter
4
A11
1
A13
3
5
2
1
A12
4
A10a
C – Mopp-Adapter
C1 – Taste zum Lösen
C2 – Taste zum Lösen des
Schmutzbehälters C3
C3 – Schmutzbehälter (240 ml)
C4 – Deckel von Schmutzbehälter
C5 – HEPA Filter
C6 – Füllungsöffnung
C7 – Gießstopfen
C8 – Wassertank (260 ml)
D – Mopp-Aufsatz
D1 – Verriegelung des Aufsatzes
D2 – Unterer Teil zum Anbringen des Mopps
D3 – Mopp
E – Ladestation
E1 – Betriebskontrollleuchte
E2 – Signalempfang
E3 – Ladekontakte
E4 – Kabelführungsloch
E5 – Anschluss zum Anschließen des
Netzteils
E6 – Kabelfachfachabdeckung
F – Ladeadapter
5
A10b
E6
E1
E2
E3
D - 89
D
E5
1
2
F
E
E4
