5 Anschluss

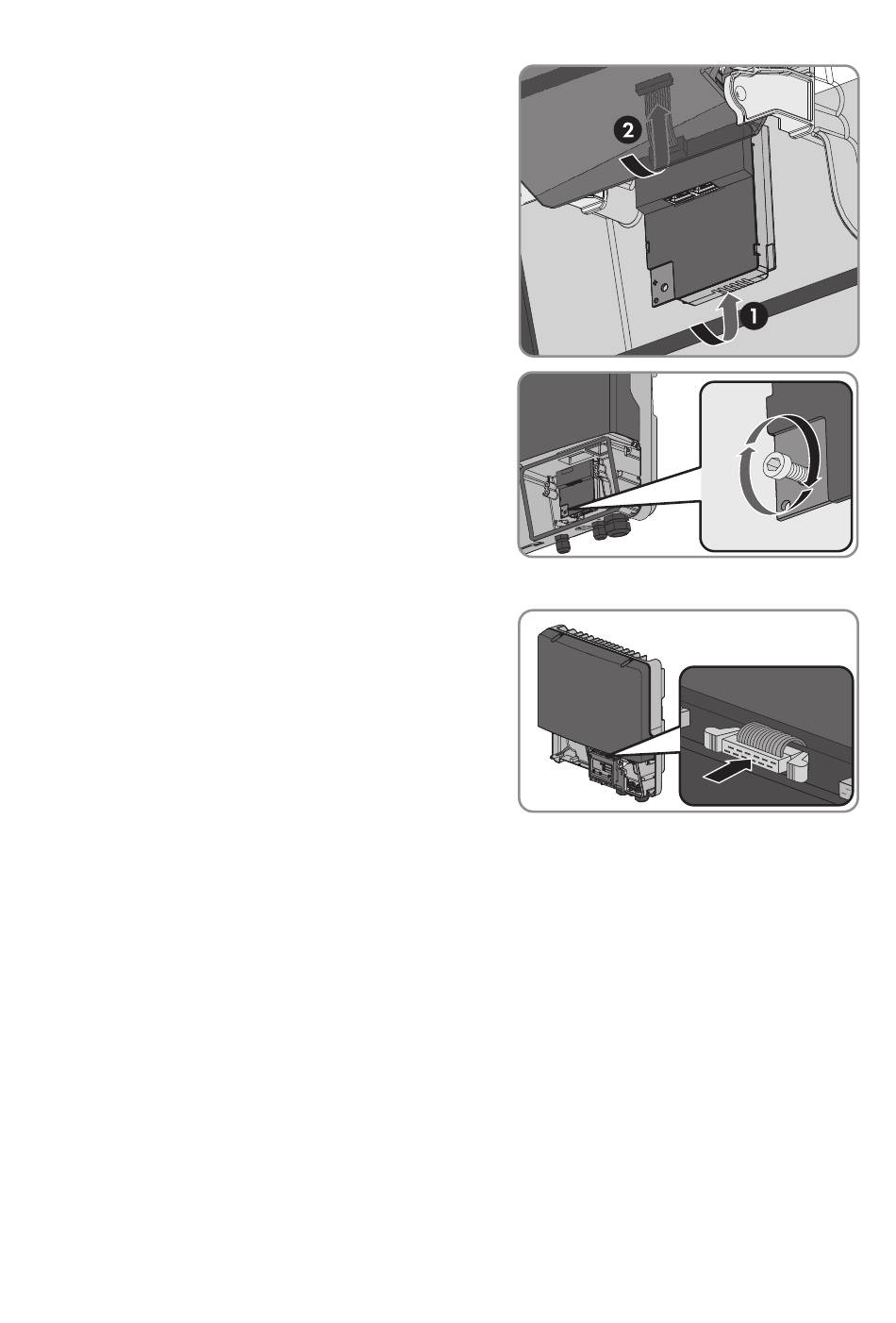

3. Speedwire/Webconnect Datenmodul einsetzen
und das Flachbandkabel hinter dem Display
nach oben schieben. Dabei muss die
Führungsnase an der rechten hinteren Ecke des
Speedwire/Webconnect Datenmoduls in das
Loch in der Kunststoffhalterung im
Wechselrichter treffen.
4. Schraube am Speedwire/Webconnect
Datenmodul mit einem Innensechskant-Schlüssel
(SW 3) anziehen (Drehmoment: 1,5 Nm).
5. Display herunterklappen.
6. Den Stecker des Flachbandkabels auf die
mittlere Steckerleiste im Wechselrichter stecken.
Dabei umschließen die seitlichen
Verriegelungshaken den Stecker.
7. Einen der Aufkleber mit Daten zur Registrierung im Sunny Portal (PIC und RID) außen auf den
Wechselrichter in die Nähe des Typenschilds kleben.
5.4 Speedwire/Webconnect Datenmodul anschließen
Je nach gewünschter Anlagentopologie müssen Sie entweder 1 oder 2 Kabel an das Speedwire/
Webconnect Datenmodul anschließen.
Voraussetzung:
☐ Die Netzwerkkabel müssen entsprechend der Anlagentopologie und der
Kabelanforderungen (siehe Kapitel 5.2, Seite 17) vorkonfektioniert sein.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Netzwerkkabel (siehe Kapitel 5.2 "Kabelanforderungen", Seite 17)
