6 Anschluss
2. Die Überwurfmutter von der Kabelverschraubung für Kommunikationskabel abdrehen.
3. Die Überwurfmutter über das Kabel führen.
4. Die Zweiloch-Kabeltülle aus der Kabelverschraubung herausdrücken.
5. Den Dichtstopfen aus einer Kabeldurchführung der Zweiloch-Kabeltülle herausnehmen und
das Kabel in die Kabeldurchführung stecken.
6. Die Zweiloch-Kabeltülle mit dem Kabel in die Kabelverschraubung drücken und das Kabel zur
Kommunikationsbaugruppe in der DC-Connection Unit führen. Dabei sicherstellen, dass
ungenutzte Kabeldurchführungen der Zweiloch-Kabeltülle mit einem Dichtstopfen verschlossen
sind.
7. Die Überwurfmutter der Kabelverschraubung handfest festdrehen. Dadurch wird das Kabel
fixiert.
6.3
Kabel anschließen

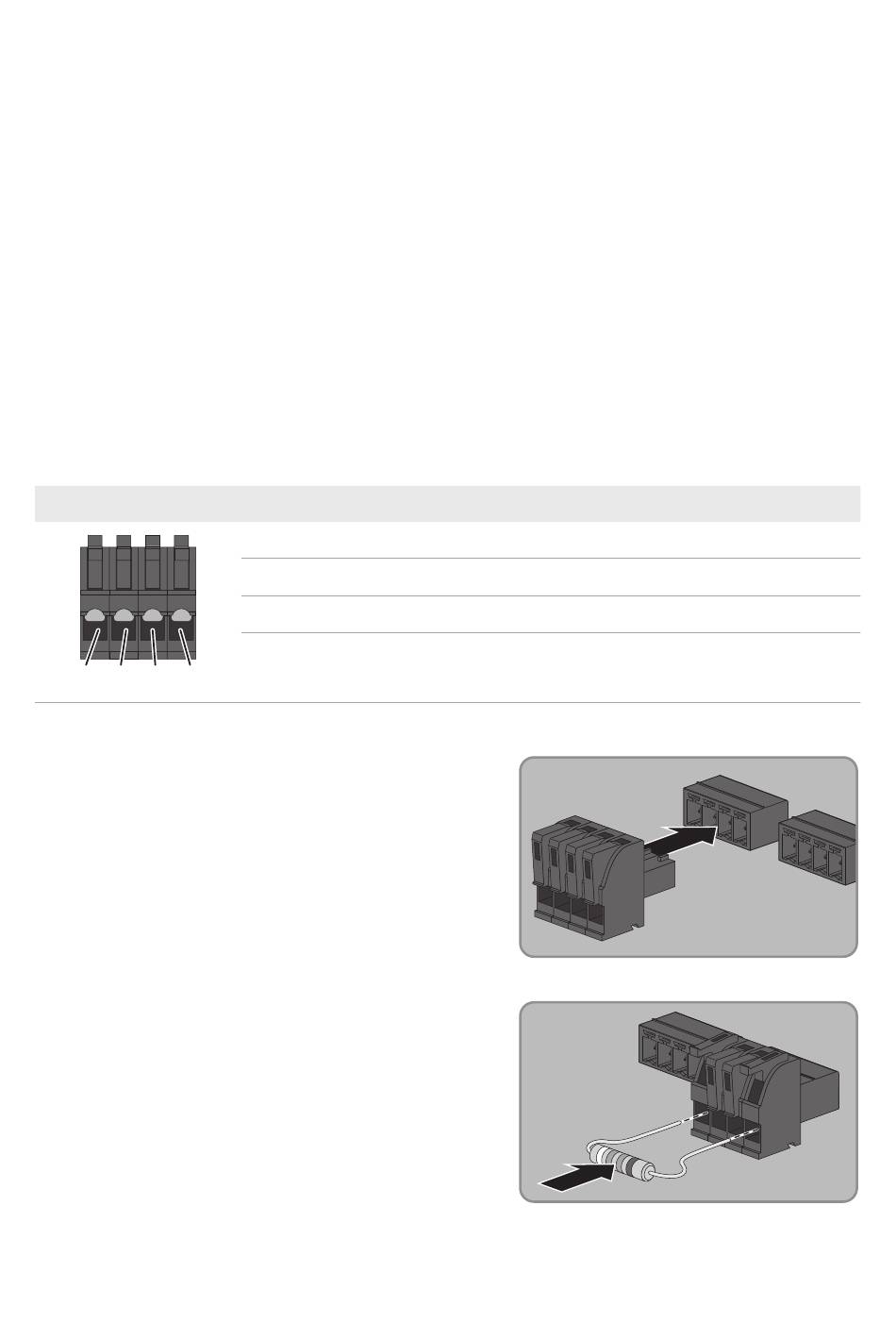

Belegung der Klemmleiste:
Klemmleiste
5
7
2
3
Vorgehen:
1. Jeweils eine Klemmleiste in eine Buchse auf dem
Modul stecken.
2. Wenn 1 Anschlusskabel angeschlossen werden soll, Abschlusswiderstand stecken:
• Die Hebel der Klemmstelle 2 und 7 einer
Klemmleiste nach oben drücken.
• Die Enden des Abschlusswiderstands nach
unten biegen und Abschlusswiderstand in die
geöffneten Klemmstellen stecken.
• Die Hebel der Klemmstellen schließen.
3. Die Hebel der Klemmstellen 2, 5 und 7 einer Klemmleiste nach oben drücken.
16
MD485-US-40-IA-de-12
Klemmstelle Belegung
2
Data+ (D+)
3
Nicht belegt
5
Masse (GND)
7
Data- (D-)
