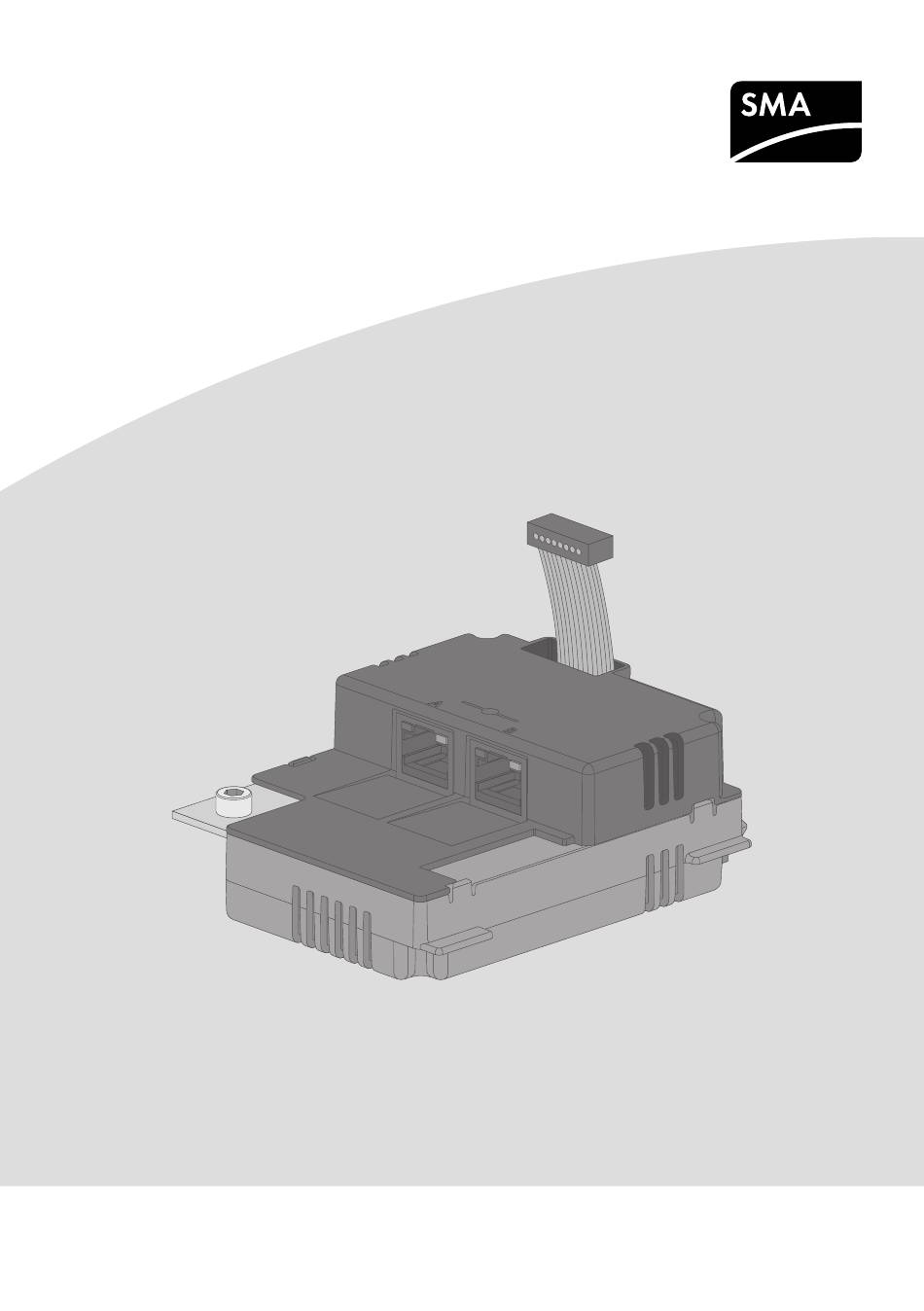

- Seite 1 Installationsanleitung SMA SPEEDWIRE/WEBCONNECT DATENMODUL S U N N Y B DEUTSCH SWWEBCONDM-IA-de-17 | Version 1.7...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig. -
Seite 3: Inhaltsverzeichnis
Typenschild ..................14 Kabelverschraubung ................. 15 Anschluss................... 16 Montageposition und Kabelweg............16 Kabelanforderungen ................. 17 Speedwire/Webconnect Datenmodul einbauen ......17 Speedwire/Webconnect Datenmodul anschließen......18 Inbetriebnahme ................ 21 Cluster Controller-Anlage in Betrieb nehmen........21 Webconnect-Anlage in Betrieb nehmen .......... 21 Installationsanleitung... - Seite 4 Webconnect-Anlage im Sunny Portal registrieren ....... 24 6.5.2 Cluster Controller-Anlage im Sunny Portal registrieren ....25 Fehlersuche ................26 Außerbetriebnahme..............28 Speedwire/Webconnect Datenmodul ausbauen ......28 Produkt für Versand verpacken............29 Produkt entsorgen................29 Technische Daten..............30 10 Kontakt..................31...
-
Seite 5: Hinweise Zu Diesem Dokument
SMA Solar Technology AG 1 Hinweise zu diesem Dokument Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp "SWDM-10.GR1" (Speedwire/Webconnect Datenmodul) ab Hardware-Version A und ab Firmware-Version 1.00.20.R. Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen:... -
Seite 6: Auszeichnungen
1 Hinweise zu diesem Dokument SMA Solar Technology AG Symbol Erklärung Voraussetzung, die für ein bestimmtes Ziel gege- ben sein muss Erwünschtes Ergebnis Möglicherweise auftretendes Problem Auszeichnungen Auszeichnung Verwendung Beispiel fett • Display-Texte • Im Feld Energie ist der Wert ablesbar. -
Seite 7: Sicherheit
Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum Erlöschen der Betriebserlaubnis. Die Haftung von SMA Solar Technology AG für Schäden aufgrund solcher Eingriffe ist ausgeschlossen. -
Seite 8: Betriebshinweise
IGMP-Protokoll ab Version 2 muss unterstützt werden Beim Anschluss eines SMA Energy Meters an das Speedwire/Webconnect Datenmodul beachten, dass das SMA Energy Meter Multicasts verwendet. Für eine korrekte Funktion des SMA Energy Meters müssen alle verwendeten Netzwerkkomponenten das IGMP-Protokoll mindestens in der Version 2 (IGMP V2) unterstützen. -
Seite 9: Unterstützte Produkte
SMA Solar Technology AG 2 Sicherheit Unterstützte Produkte SMA Wechselrichter Das Speedwire/Webconnect Datenmodul darf ausschließlich in folgende SMA Wechselrichter ab der angegebenen Wechselrichter-Firmware-Version eingebaut werden: SMA Wechselrichter* ab Wechselrichter-Firmware-Version SB 2500TLST-21 2.53 SB 3000TLST-21 SB 3000TL-21 SB 3600TL-21 SB 4000TL-21... - Seite 10 2 Sicherheit SMA Solar Technology AG Sunny Explorer und der SMA Connection Assist sind kostenlos erhältlich unter www.SMA- Solar.com. SWWEBCONDM-IA-de-17 Installationsanleitung...
-
Seite 11: Lieferumfang
Bezeichnung Speedwire/Webconnect Datenmodul (SWDM-10)* Installationsanleitung Kabelverschraubung M32 mit Dichtstopfen, Zweiloch-Kabeltülle und Gegenmutter Aufkleber mit PIC und RID zur Registrierung einer Webconnect-An- lage im Sunny Portal * Wenn das Speedwire/Webconnect Datenmodul werkseitig eingebaut ist, ist dieser Bestandteil nicht enthalten. Installationsanleitung SWWEBCONDM-IA-de-17... -
Seite 12: Produktbeschreibung
Webconnect-Funktion für 1 Wechselrichter. Speedwire verwendet den international etablierten Ethernetstandard, das darauf aufsetzende IP- Protokoll sowie das für PV-Anlagen optimierte Kommunikationsprotokoll SMA Data2+. Dies ermöglicht eine durchgängige 10/100 Mbit-Datenübertragung bis zum Wechselrichter sowie eine zuverlässige Überwachung, Steuerung und Regelung der PV-Anlage. -
Seite 13: Hinweise Zu Webconnect-/Cluster Controller-Anlagen Im Sunny Portal

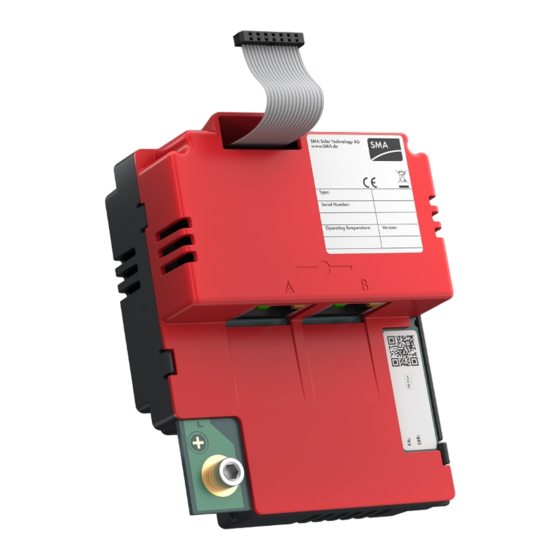

SMA Solar Technology AG 4 Produktbeschreibung Aufbau des Speedwire/Webconnect Datenmoduls Abbildung 2: Aufbau des Speedwire/Webconnect Datenmoduls Position Bezeichnung Innensechskant-Schraube Netzwerkbuchse A Netzwerkbuchse B Stecker des Flachbandkabels Flachbandkabel Typenschild Hinweise zu Webconnect-/Cluster Controller-Anlagen im Sunny Portal Jeder Wechselrichter kann nur in 1 Sunny Portal‑Anlage verwendet werden Jeder Wechselrichter kann nur in 1 Sunny Portal‑Anlage verwendet werden. -
Seite 14: Mögliche Netzwerktopologien
Maximale Anzahl Wechselrichter in Webconnect-Anlagen im Sunny Portal Eine Webconnect-Anlage kann im Sunny Portal aus maximal 4 Wechselrichtern mit eingebautem Speedwire/Webconnect Datenmodul bestehen. Wenn Sie mehr Wechselrichter mit Speedwire/ Webconnect Datenmodul in Ihrer Anlage haben, müssen Sie weitere Sunny Portal‑Anlagen erstellen. -
Seite 15: Kabelverschraubung
SMA Solar Technology AG 4 Produktbeschreibung Symbole auf dem Typenschild Symbol Bezeichnung Erklärung CE-Kennzeichnung Das Produkt entspricht den Anforde- rungen der zutreffenden EU-Richtlini- C-Tick Das Produkt entspricht den Anforde- rungen der zutreffenden australischen EMV-Standards. DataMatrix‑Code 2D-Code für gerätespezifische Kenn- daten Kabelverschraubung Die Kabelverschraubung verbindet die Netzwerkkabel fest und dicht mit dem Gehäuse des... -
Seite 16: Anschluss
5 Anschluss SMA Solar Technology AG Anschluss Montageposition und Kabelweg Abbildung 4: Montageposition und Kabelweg im Wechselrichter bei geöffnetem unteren Gehäusedeckel und hochgeklapptem Display Position Bezeichnung Hochgeklapptes Display Kabelweg zu den Netzwerkbuchsen des Speedwire/Webconnect Datenmo- duls Öffnung im Gehäuse mit Blindstopfen für die Netzwerkkabel •... -
Seite 17: Kabelanforderungen
SMA Solar Technology AG 5 Anschluss Kabelanforderungen Die Kabellänge und Kabelqualität haben bei Speedwire Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Kabelanforderungen und den Hinweis zur Verlegung. Störung der Datenübertragung durch ungeschirmte Energiekabel Ungeschirmte Energiekabel erzeugen im Betrieb ein elektromagnetisches Feld, das die Datenübertragung von Netzwerkkabeln stören kann. -
Seite 18: Speedwire/Webconnect Datenmodul Anschließen
5 Anschluss SMA Solar Technology AG 3. Speedwire/Webconnect Datenmodul einsetzen und das Flachbandkabel hinter dem Display nach oben schieben. Dabei muss die Führungsnase an der rechten hinteren Ecke des Speedwire/Webconnect Datenmoduls in das Loch in der Kunststoffhalterung im Wechselrichter treffen. 4. Schraube am Speedwire/Webconnect Datenmodul mit einem Innensechskant-Schlüssel... - Seite 19 SMA Solar Technology AG 5 Anschluss Vorgehen: Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an. Das Berühren spannungsführender Bauteile führt zum Tod oder zu schweren Verletzungen. • Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen (siehe Anleitung des Wechselrichters).
- Seite 20 5 Anschluss SMA Solar Technology AG 7. Dichtung aus der Kabelverschraubung von innen herausdrücken. 8. Für jedes Netzwerkkabel einen Blindstopfen aus der Dichtung entfernen und für eine spätere Außerbetriebnahme aufbewahren. 9. 1 oder 2 Netzwerkkabel durch die Überwurfmutter und in die Dichtung stecken.
-
Seite 21: Inbetriebnahme
2. Um für Anlagen in Italien den Empfang von Steuersignalen des Netzbetreibers im Speedwire/ Webconnect Datenmodul zu aktivieren, folgende Schritte ausführen: • Mit Sunny Explorer verbinden (siehe Kapitel 6.3.2, Seite 23). • In Sunny Explorer Ihren persönlichen SMA Grid Guard-Code eingeben (siehe Hilfe des Sunny Explorers). Installationsanleitung... -
Seite 22: Verwaltung Von Webconnect-Anlagen Mit Sunny Explorer
16384 eingeben. Der Wert 16384 bedeutet "deaktiviert". • Im Feld GOOSE-MAC-Adresse die MAC-Adresse des Netzbetreiber-Gateways eingeben, von dem das Speedwire/Webconnect Datenmodul die Steuerbefehle annehmen soll. Den Wert erhalten Sie von Ihrem Netzbetreiber. ☑ Der Empfang von Steuersignalen des Netzbetreibers ist aktiviert. -
Seite 23: Webconnect-Anlage Mit Sunny Explorer Verbinden
Vorgehen: 1. Den Computer über ein Netzwerkkabel mit dem Router/Switch der Anlage verbinden. 2. Wenn Sie den SMA Connection Assist für die statische Netzwerkkonfiguration verwendet haben, sicherstellen, dass der SMA Connection Assist beendet ist. 3. Sunny Explorer starten und im Sunny Explorer eine Speedwire-Anlage anlegen (siehe Hilfe des Sunny Explorers). -
Seite 24: Anlagenregistrierung Im Sunny Portal
Austausch des Speedwire/Webconnect Datenmoduls im Wechselrichter Wenn Sie das Speedwire/Webconnect Datenmodul im Wechselrichter gegen ein neues Speedwire/Webconnect Datenmodul ausgetauscht haben, ändern sich der PIC und der RID des Wechselrichters. In diesem Fall müssen Sie den Wechselrichter über den Anlagen-Setup- Assistenten im Sunny Portal austauschen (siehe Bedienungsanleitung des Sunny Portal). Dazu müssen Sie im Anlagen-Setup-Assistenten den PIC und den RID des neuen Speedwire/... -
Seite 25: Cluster Controller-Anlage Im Sunny Portal Registrieren
SMA Solar Technology AG 6 Inbetriebnahme 6.5.2 Cluster Controller-Anlage im Sunny Portal registrieren Voraussetzungen: ☐ Die Cluster Controller-Anlage muss in Betrieb genommen sein (siehe Kapitel 6.1, Seite 21). ☐ Ihr Computer muss mit dem Internet verbunden sein. ☐ Der Cluster Controller muss eine Verbindung zu einem Router mit Internetverbindung haben (siehe Installationsanleitung des Cluster Controllers). -
Seite 26: Fehlersuche
7 Fehlersuche SMA Solar Technology AG Fehlersuche Abhilfe bei Fehlern zu Modbus Abhilfe bei Fehlern zu Modbus finden Sie in der Technischen Beschreibung "SMA Modbus®- Schnittstelle" bzw. in der Technischen Beschreibung "SunSpec® Modbus®-Schnittstelle". Problem Ursache und Abhilfe Das Speedwire/ Es besteht keine Speedwire-Verbindung. - Seite 27 SMA Solar Technology AG 7 Fehlersuche Problem Ursache und Abhilfe Das Speedwire/ Im Router sind die UDP-Ports für ausgehende Verbindungen nicht ge- Webconnect Datenmodul ist öffnet. nicht erreichbar. Abhilfe: • Im Router die UDP-Ports größer 1024 für ausgehende Verbindungen öffnen.
-
Seite 28: Außerbetriebnahme
8 Außerbetriebnahme SMA Solar Technology AG Außerbetriebnahme Speedwire/Webconnect Datenmodul ausbauen Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an. Das Berühren spannungsführender Bauteile führt zum Tod oder zu schweren Verletzungen. • Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen (siehe Anleitung des Wechselrichters). -
Seite 29: Produkt Für Versand Verpacken
SMA Solar Technology AG 8 Außerbetriebnahme 7. Innensechskant-Schraube des Speedwire/ Webconnect Datenmoduls lösen (SW 3) und Speedwire/Webconnect Datenmodul entfernen. 8. Display herunterklappen und Schraube am Display handfest festdrehen. 9. Öffnung im Gehäuse des Wechselrichters mit dem dazugehörigen Blindstopfen verschließen. 10. Den Wechselrichter schließen (siehe Anleitung des Wechselrichters). -
Seite 30: Technische Daten
9 Technische Daten SMA Solar Technology AG Technische Daten Allgemeine Daten Montageort im Wechselrichter Spannungsversorgung über den Wechselrichter Mechanische Größen Breite x Höhe x Tiefe 73 mm x 88 mm x 34 mm (2 ⁄ in x 3 ⁄ in x 1 ⁄ in) -
Seite 31: 10 Kontakt
SMA Solar Technology AG 10 Kontakt 10 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Wechselrichter: – Gerätetyp und Seriennummer (siehe Typenschild) –... - Seite 32 +971 2234 6177 +91 22 61713888 SMA Solar (Thailand) Co., Ltd. 대한민국 SMA Technology Korea Co., Ltd. 서울 +66 2 670 6999 +82-2-520-2666 South Africa SMA Solar Technology South Af- Argentina SMA South America SPA rica Pty Ltd. Brasil Santiago Cape Town Chile +562 2820 2101 08600SUNNY (08600 78669) Perú...
