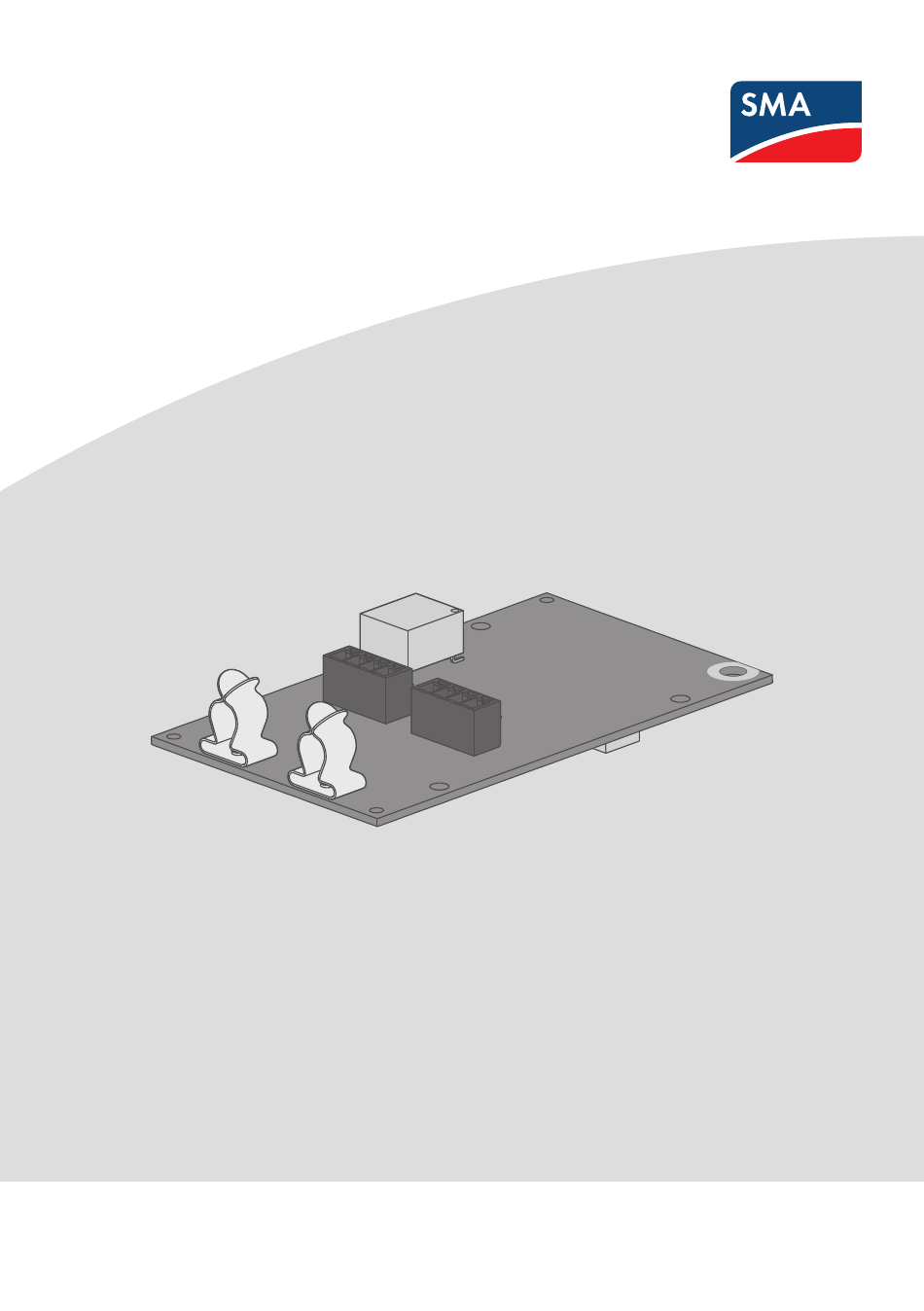

- Seite 1 Installationsanleitung SMA RS485 MODULE MD.485-US-40 (PC-485.BG1) DEUTSCH MD485-US-40-IA-de-12 | Version 1.2...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. -
Seite 3: Inhaltsverzeichnis
Auszeichnungen im Dokument .................. Benennungen im Dokument..................Weiterführende Informationen .................. Sicherheit................... Bestimmungsgemäße Verwendung................Wichtige Sicherheitshinweise ..................Lieferumfang................Produktübersicht ..............10 SMA RS485 Module....................10 Typenschild......................... 10 Montage..................12 Montageposition......................12 Modul einbauen......................12 Anschluss................... 15 Anschlusskabel vorbereiten ..................15 Kabel einführen ......................15 Kabel anschließen...................... -
Seite 4: Hinweise Zu Diesem Dokument
SMA Solar Technology AG Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für: • SMA RS485 Module (MD.485-US-40) mit der Baugruppenbezeichnung "PC-485.BG1" ab Hardware-Version A1 Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: •... -
Seite 5: Auszeichnungen Im Dokument
SMA Solar Technology AG 1 Hinweise zu diesem Dokument Symbol Erklärung Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss ☐ Erwünschtes Ergebnis ☑ Möglicherweise auftretendes Problem ✖ Beispiel Auszeichnungen im Dokument Auszeichnung Verwendung Beispiel • Meldungen • Adern an die... -
Seite 6: Sicherheit
Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum... -
Seite 7: Wichtige Sicherheitshinweise
Dieses Dokument ersetzt keine regionalen, Landes-, Provinz-, bundesstaatlichen oder nationalen Gesetze sowie Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts. -
Seite 8: Elektrische Installationen (Für Nord-Amerika)
2 Sicherheit SMA Solar Technology AG ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden. • Den Wechselrichter nur öffnen, wenn die Luftfeuchtigkeit innerhalb der Grenzwerte liegt und die Umgebung sand- und staubfrei ist. -
Seite 9: Lieferumfang
SMA Solar Technology AG 3 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Modul Befestigungsschraube (M5, TX25) -
Seite 10: Produktübersicht
4 Produktübersicht SMA Solar Technology AG Produktübersicht SMA RS485 Module Das SMA RS485 Module ermöglicht SMA Wechselrichtern den Aufbau einer drahtgebundenen RS485-Kommunikation. Aufbau des Moduls Abbildung 2: Aufbau des Moduls Position Erklärung Öffnung für die Befestigungsschraube Öffnungen für die Führungsstifte der Kommunikationsbaugruppe... -
Seite 11: Erklärung
SMA Solar Technology AG 4 Produktübersicht Position Erklärung Seriennummer Hardware-Version Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an den Service (siehe Kapitel 10 "Kontakt", Seite 22). Installationsanleitung MD485-US-40-IA-de-12... -
Seite 12: Montage
Bezeichnung Kommunikationsbaugruppe Modulsteckplatz M1* Modulsteckplatz M2 * Für das Modul kann der Modulsteckplatz beliebig gewählt werden. SMA Solar Technology AG empfiehlt für das Modul den Modulsteckplatz M1 zu verwenden. Modul einbauen ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die... - Seite 13 SMA Solar Technology AG 5 Montage Vorgehen: GEFAHR Lebensgefahr durch hohe Spannungen des PV-Generators Der PV-Generator erzeugt bei Sonnenlicht gefährliche Gleichspannung, die an den DC- Leitern und spannungsführenden Bauteilen des Wechselrichters anliegt. Das Berühren der DC-Leiter oder der spannungsführenden Bauteile kann lebensgefährliche Stromschläge verursachen.
- Seite 14 5 Montage SMA Solar Technology AG 5. Befestigungsschraube mit einem Torx- Schraubendreher (TX25) am Modul festschrauben (Drehmoment: 1,5 Nm (13-in-lb)). Dadurch wird das Modul zusätzlich fixiert und im Gehäuse des Wechselrichters geerdet. MD485-US-40-IA-de-12 Installationsanleitung...
-
Seite 15: Anschluss
SMA Solar Technology AG 6 Anschluss Anschluss Anschlusskabel vorbereiten Je nachdem, ob sich das Modul am Ende oder in der Mitte des Kommunikationsbusses befindet, bereiten Sie 1 oder 2 Anschlusskabel nach folgendem Vorgehen vor. Voraussetzungen: ☐ Die Kabelanforderungen müssen erfüllt sein (siehe Installationsanleitung "RS485- Verkabelungsprinzip"... -
Seite 16: Kabel Anschließen
6 Anschluss SMA Solar Technology AG 2. Die Überwurfmutter von der Kabelverschraubung für Kommunikationskabel abdrehen. 3. Die Überwurfmutter über das Kabel führen. 4. Die Zweiloch-Kabeltülle aus der Kabelverschraubung herausdrücken. 5. Den Dichtstopfen aus einer Kabeldurchführung der Zweiloch-Kabeltülle herausnehmen und das Kabel in die Kabeldurchführung stecken. - Seite 17 SMA Solar Technology AG 6 Anschluss 4. Die Adern an die Klemmstellen 2, 5 und 7 anschließen und Aderfarben notieren (siehe Installationsanleitung "RS485-Verkabelungsprinzip" unter www.SMA-Solar.com). 5. Die Hebel der Klemmstellen schließen. 6. Jedes Anschlusskabel mit dem Kabelschirm in die Schirmklammer auf dem Modul drücken.
-
Seite 18: Außerbetriebnahme
7 Außerbetriebnahme SMA Solar Technology AG Außerbetriebnahme Modul ausbauen ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden. • Den Wechselrichter nur öffnen, wenn die Luftfeuchtigkeit innerhalb der Grenzwerte liegt und die Umgebung sand- und staubfrei ist. -
Seite 19: Produkt Für Versand Verpacken
SMA Solar Technology AG 7 Außerbetriebnahme 7. Das Anschlusskabel aus der Zweiloch-Kabeltülle herausführen. 8. Das Anschlusskabel aus der Überwurfmutter herausführen. 9. Den Wechselrichter schließen und bei Bedarf wieder in Betrieb nehmen (siehe Anleitung des Wechselrichters). Produkt für Versand verpacken • Das Produkt für den Versand verpacken. Dabei die Originalverpackung oder eine Verpackung verwenden, die sich für Gewicht und Größe des Produkts eignet. -
Seite 20: Technische Daten
8 Technische Daten SMA Solar Technology AG Technische Daten Allgemeine Daten Montageort im Wechselrichter Spannungsversorgung über den Wechselrichter Mechanische Größen Breite x Höhe x Tiefe 60 mm x 105 mm x 33 mm (2,4 in x 4,1 in x 1,3 in) Umgebungsbedingungen bei Lagerung/Transport Umgebungstemperatur -40 °C bis +70 °C (-40 °F bis +158 °F) Relative Luftfeuchtigkeit, nicht kondensierend 10 % bis 100 %... -
Seite 21: Compliance Information
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Changes or modifications made to this equipment not expressly approved by SMA Solar Technology AG may void the FCC authorization to operate this equipment. Installationsanleitung... -
Seite 22: 10 Kontakt
10 Kontakt SMA Solar Technology AG 10 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Wechselrichter: – Seriennummer – Firmware-Version – Länderspezifische Sondereinstellungen (wenn vorhanden) •... - Seite 24 www.SMA-Solar.com...
