Anschluss; Montageposition Und Kabelweg - SMA Speedwire/Webconnect Datenmodul Installationsanleitung

5 Anschluss
5

Anschluss

5.1

Montageposition und Kabelweg

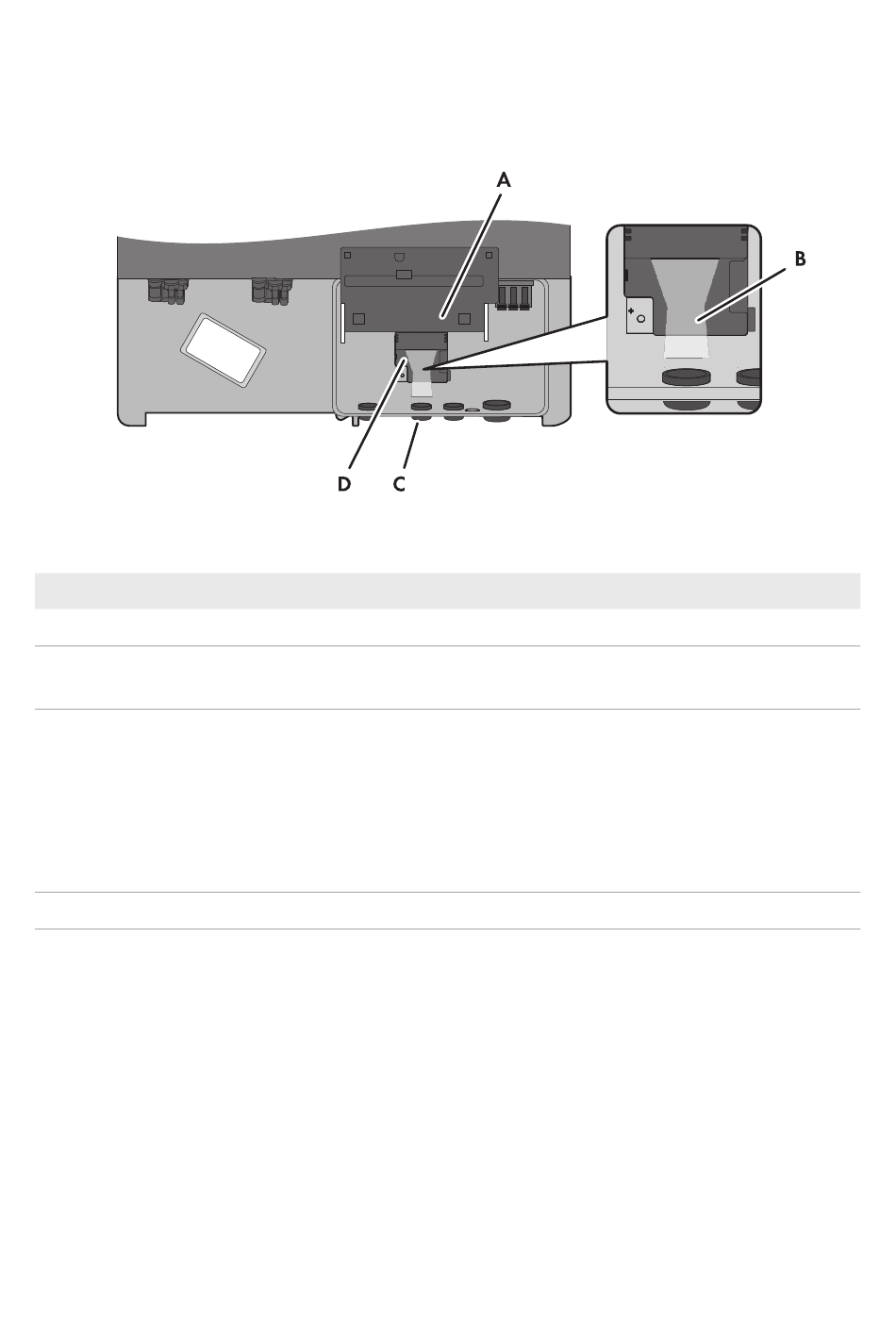

Abbildung 4: Montageposition und Kabelweg im Wechselrichter bei geöffnetem unteren Gehäusedeckel und
hochgeklapptem Display
Position
A
B
C
D
16 SWWEBCONDM-IA-de-17
Bezeichnung
Hochgeklapptes Display
Kabelweg zu den Netzwerkbuchsen des Speedwire/Webconnect Datenmo-
duls
Öffnung im Gehäuse mit Blindstopfen für die Netzwerkkabel
• Durchmesser der Öffnung bei Wechselrichtern des Typs Sunny Boy (SB):
3
19 mm ( ⁄ in)
4
• Durchmesser der Öffnung bei Wechselrichtern des Typs Sunny Tripower
(STP):
3
27,8 mm (1 ⁄
32
Montageposition des Speedwire/Webconnect Datenmoduls
7
in) ... 28 mm (1 ⁄ in)
64
SMA Solar Technology AG
Installationsanleitung
