SMA Solar Technology AG
6
Anschluss
6.1
Anschlusskabel vorbereiten
Je nachdem, ob sich das Modul am Ende oder in der Mitte des Kommunikationsbusses befindet,
bereiten Sie 1 oder 2 Anschlusskabel nach folgendem Vorgehen vor.
Voraussetzungen:
☐ Die Kabelanforderungen müssen erfüllt sein (siehe Installationsanleitung "RS485-
Verkabelungsprinzip" unter www.SMA-Solar.com).
☐ Durchmesser des Kabels bei Verwendung der Einloch-Kabeltülle: maximal 17 mm (0,67 in)
☐ Durchmesser des Kabels bei Verwendung der Zweiloch-Kabeltülle: maximal 6,5 mm (0,26 in)
Vorgehen:
1. An dem Ende des Anschlusskabels, das an die Klemmleiste angeschlossen werden soll, 40 mm
(1,57 in) Kabelmantel entfernen. Dabei darauf achten, dass keine Kabelreste in den
Wechselrichter fallen.

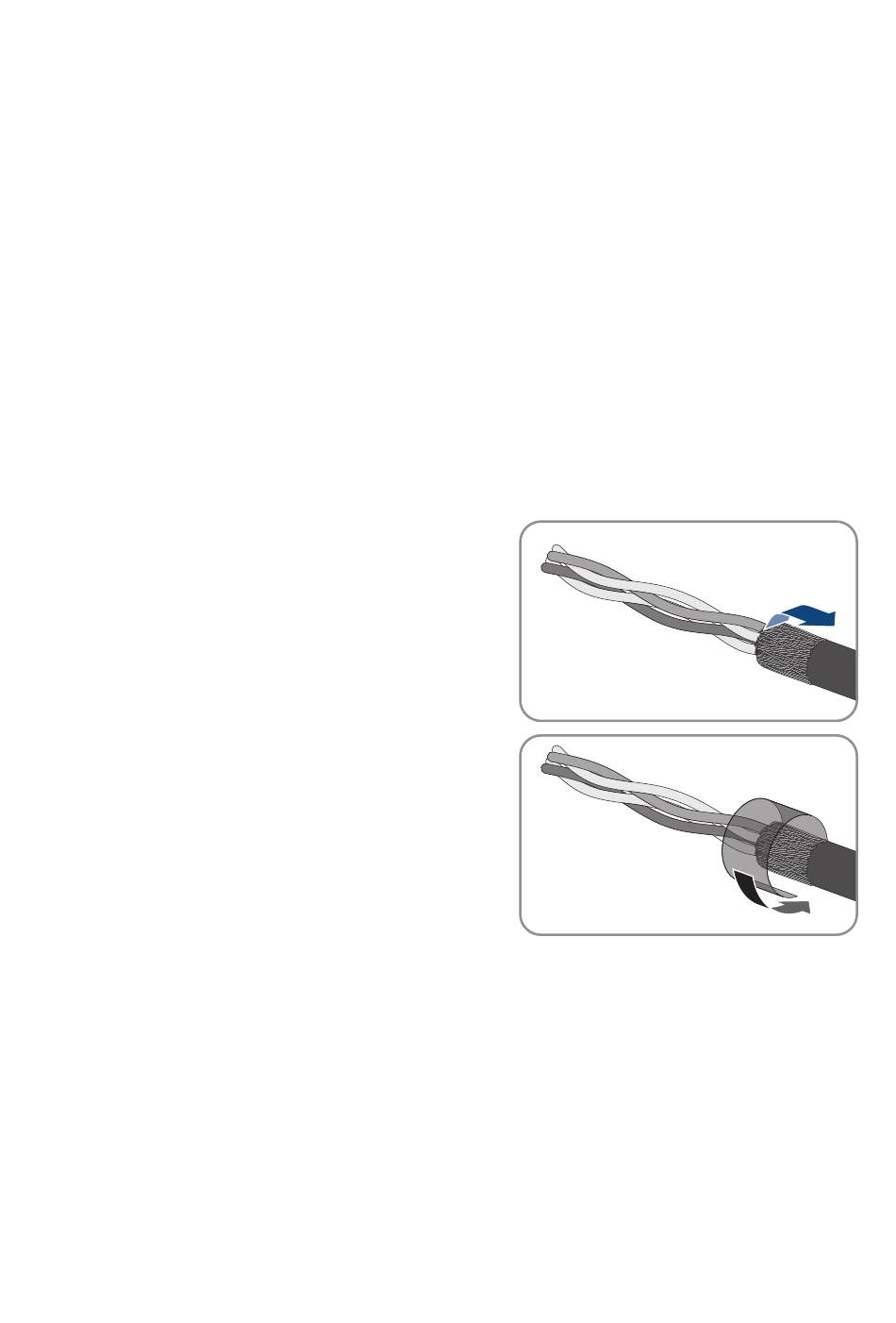

2. Den Kabelschirm auf 15 mm (0,59 in) kürzen und
auf den Kabelmantel umschlagen.
3. Den Kabelschirm mit der Kupferfolie umkleben.
4. 3 Adern jeweils 6 mm (0,24 in) abisolieren. Dabei müssen 2 Adern für die Kommunikation ein
verdrilltes Paar sein.
5. Die nicht benötigten Adern des Anschlusskabels bis zum Kabelmantel kürzen.
6.2
Kabel einführen
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Anschlusskabel (siehe Kapitel 6.1, Seite 15)
Vorgehen:
1. Sicherstellen, dass der Wechselrichter freigeschaltet und gegen Wiedereinschalten gesichert
ist (siehe Anleitung des Wechselrichters).
Installationsanleitung
MD485-US-40-IA-de-12
6 Anschluss
15
