5 Anschluss

5 Anschluss

5.1 Anschlussbereich des Sunny Islands

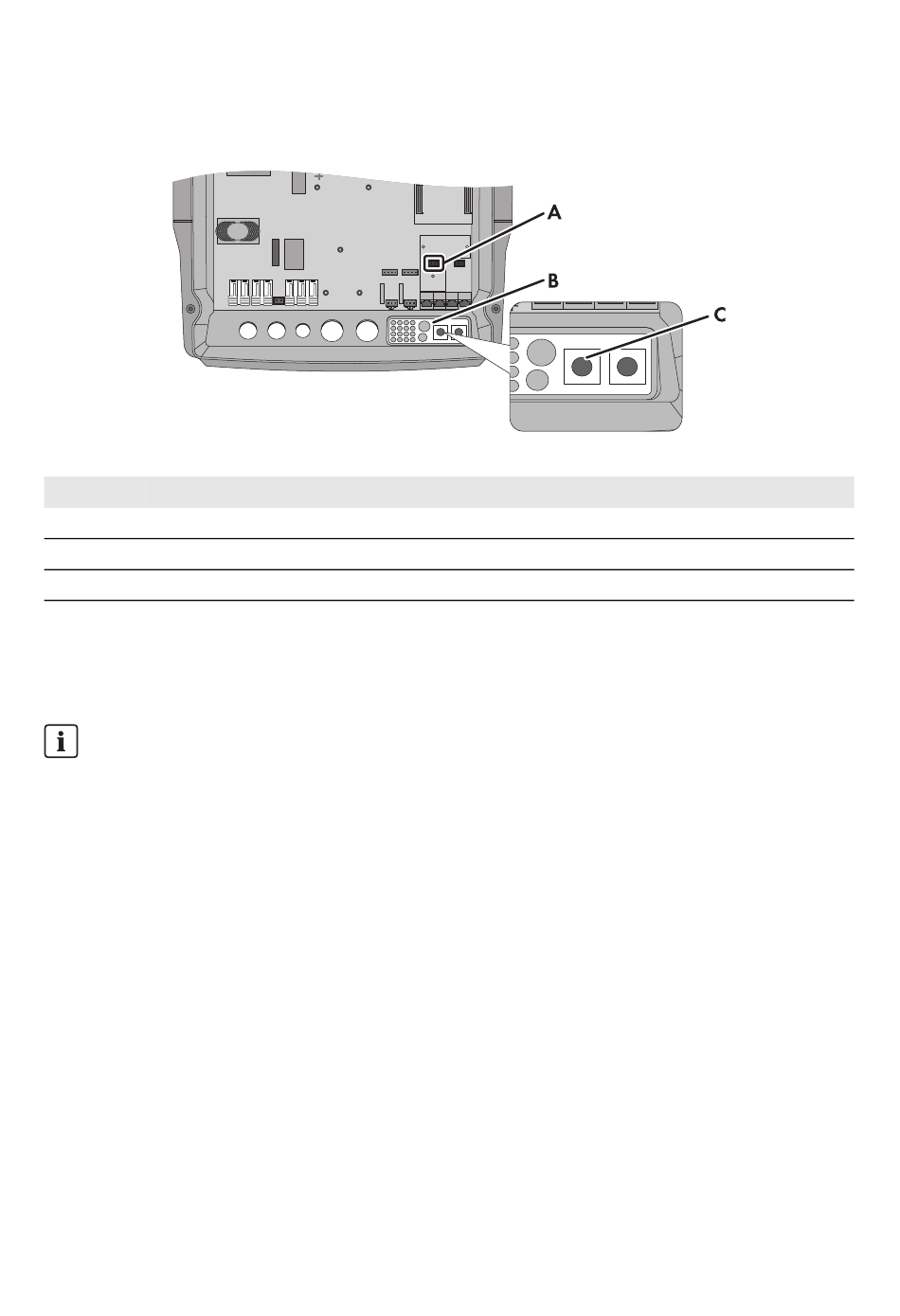

Abbildung 5: Übersicht des Anschlussbereichs
Position Bezeichnung
A Schnittstellensteckplatz SIComSma
B Kabeldurchführungsplatte
C Linke Kabeltülle

5.2 Kabelanforderungen und Hinweis zum Verlegen

Die Kabellänge und Kabelqualität haben bei Speedwire Auswirkungen auf die Signalqualität.
Beachten Sie daher die Kabelanforderungen und den Hinweis zur Kabelverlegung.
Störung der Datenübertragung durch ungeschirmte Energiekabel
Ungeschirmte Energiekabel erzeugen im Betrieb ein elektromagnetisches Feld, das die
Speedwire- Kommunikation stören kann.
• Beim Verlegen von Netzwerkkabeln folgende Mindestabstände zu ungeschirmten
Energiekabeln einhalten:
– Bei Verlegung ohne Trennsteg: mindestens 200 mm
– Bei Verlegung mit Trennsteg aus Aluminium: mindestens 100 mm
– Bei Verlegung mit Trennsteg aus Stahl: mindestens 50 mm

Kabelanforderungen

Wenn Sie nicht das mitgelieferte Netzwerkkabel verwenden möchten, beachten Sie die nachstehend
genannten Kabelanforderungen:
☐ Kabellänge zwischen 2 Netzwerkteilnehmern: maximal 50 m mit Patch-Kabel, maximal 100 m
mit Verlegekabel
☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm
2 x 2 24 AWG
☐ Kabeltyp: 100BaseTx, ab Cat5 mit Schirmung S-UTP, F-UTP oder höher
☐ Steckertyp: RJ45 für Cat5, Cat5e, Cat6 oder Cat6a
(Cat7-Stecker können nicht verwendet werden)
12 SWDMSI-IA-de-13
SMA Solar Technology AG
2
oder mindestens
Installationsanleitung
