ctrlX CORE
Zur sicheren Außerbertriebnahme im Sinne der IT-Security, siehe
riebnahme" auf Seite 27.
Steuerung von der Hutschiene abnehmen
1. Entfernen Sie den linken Endhalter.
2. Fassen Sie mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) in den unteren Aus-
rastmechanismus (Fußriegel) der Steuerung und entriegeln Sie die Steuerung (siehe (A) in nach-
folgender Abbildung). Der Fußriegel wird in der Öffnungsstellung arretiert.
3. Entnehmen Sie die Steuerung senkrecht zur Tragschiene (siehe (B) in nachfolgender Abbildung).

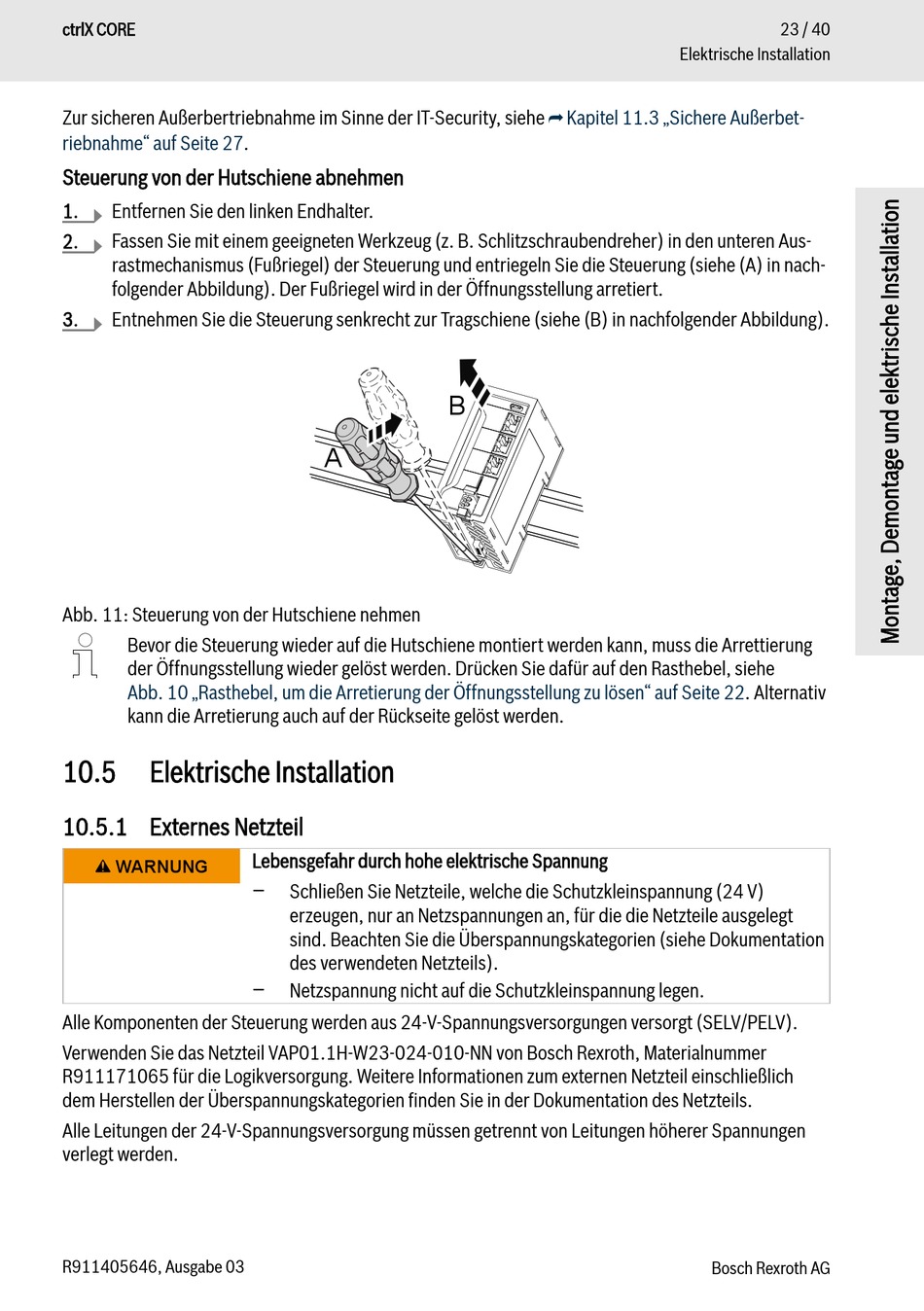

Abb. 11: Steuerung von der Hutschiene nehmen
Bevor die Steuerung wieder auf die Hutschiene montiert werden kann, muss die Arrettierung
der Öffnungsstellung wieder gelöst werden. Drücken Sie dafür auf den Rasthebel, siehe
Abb. 10 „Rasthebel, um die Arretierung der Öffnungsstellung zu lösen" auf Seite
kann die Arretierung auch auf der Rückseite gelöst werden.
10.5

Elektrische Installation

10.5.1 Externes Netzteil

WARNUNG
Alle Komponenten der Steuerung werden aus 24-V-Spannungsversorgungen versorgt (SELV/PELV).
Verwenden Sie das Netzteil VAP01.1H-W23-024-010-NN von Bosch Rexroth, Materialnummer
R911171065 für die Logikversorgung. Weitere Informationen zum externen Netzteil einschließlich
dem Herstellen der Überspannungskategorien finden Sie in der Dokumentation des Netzteils.
Alle Leitungen der 24-V-Spannungsversorgung müssen getrennt von Leitungen höherer Spannungen
verlegt werden.
R911405646, Ausgabe 03
A
Lebensgefahr durch hohe elektrische Spannung
−
Schließen Sie Netzteile, welche die Schutzkleinspannung (24 V)
erzeugen, nur an Netzspannungen an, für die die Netzteile ausgelegt
sind. Beachten Sie die Überspannungskategorien (siehe Dokumentation
des verwendeten Netzteils).
−
Netzspannung nicht auf die Schutzkleinspannung legen.
⮫ Kapitel 11.3 „Sichere Außerbet-
B
23 / 40
Elektrische Installation
22. Alternativ
