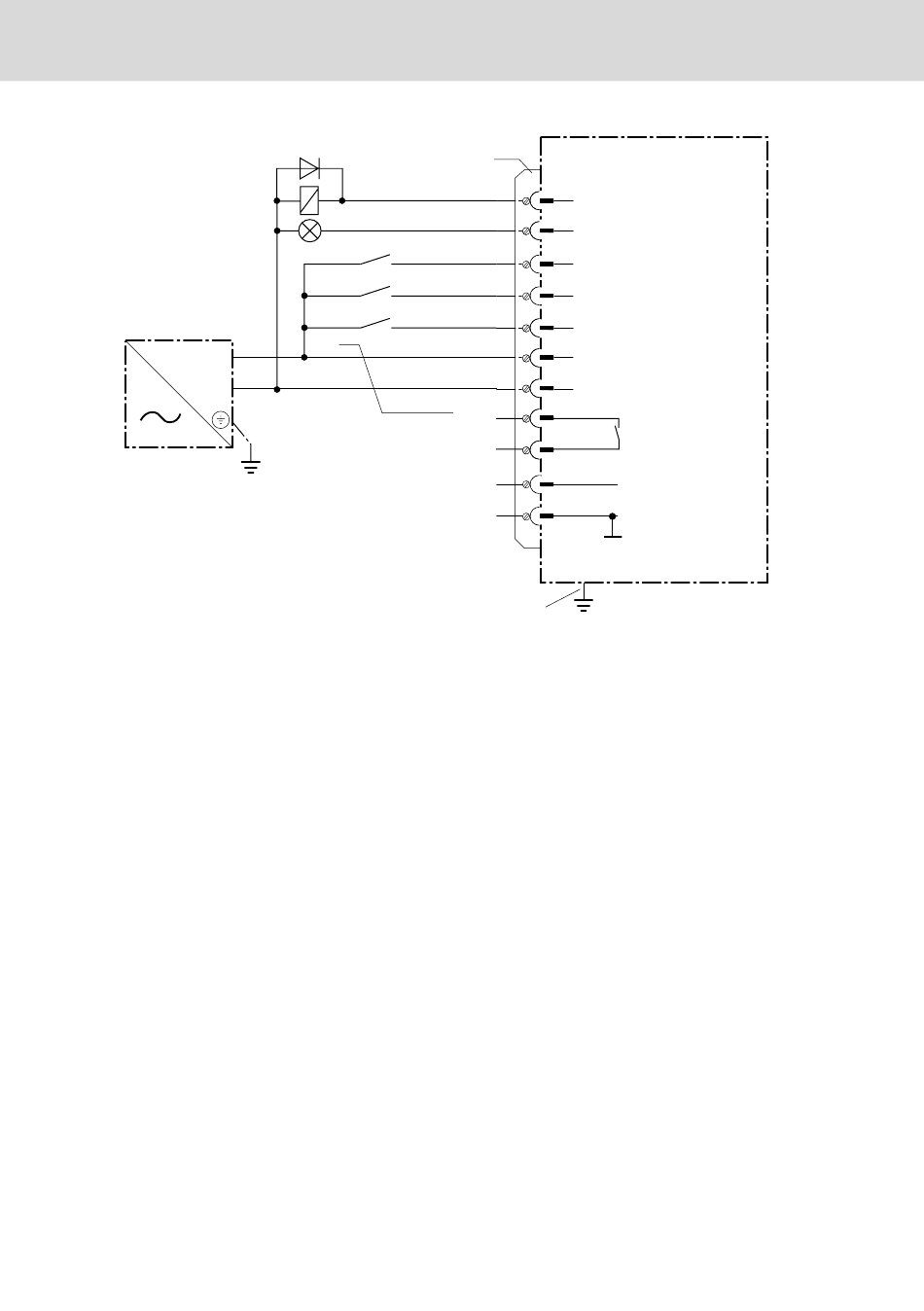

Abb.9-2: X1 – Anschluss der Ein- und Ausgänge
10
Montage, Demontage und elektrische Installation
10.1
Einbauhinweise
● Einbau nur senkrecht.
10.2
Einbauschritte
1. Installation der Modulträger
Der Einbau der Modulträger RMB02.2-04 erfolgt durch Aufrasten auf eine DIN-
Hutschiene TS 35 × 27 × 15 und Fixierung durch eine Sicherungsschraube.
Bei der Montage können bis zu vier RMB02.2-04-Modulträger aneinandergereiht
werden. Neben der PPC können also maximal 15 unterschiedliche I/O-Module in
vier Modulträger eingebaut werden. Soll die PPC-R den RECO-Bus ansteuern,
muss sie sich auf dem Steckplatz 0 befinden. Die Steckplatzadressierung konfi‐
gurieren Sie über die DIP-Schalter auf den Busplatinen der Modulträger
RMB02.2-04. Wenn die PPC-R alleine ohne RECO-Bus betrieben werden soll,
kommt der Zweifachträger RMB02.2-02 zur Anwendung.
