Butler KENDO.30LIGHT Betriebsanleitung Seite 21

7105-M002-11_B
D
Seite 21 von 57
KENDO.30LIGHT - KENDO.30LIGHTFI
KENDO.30S - KENDO.30SFI

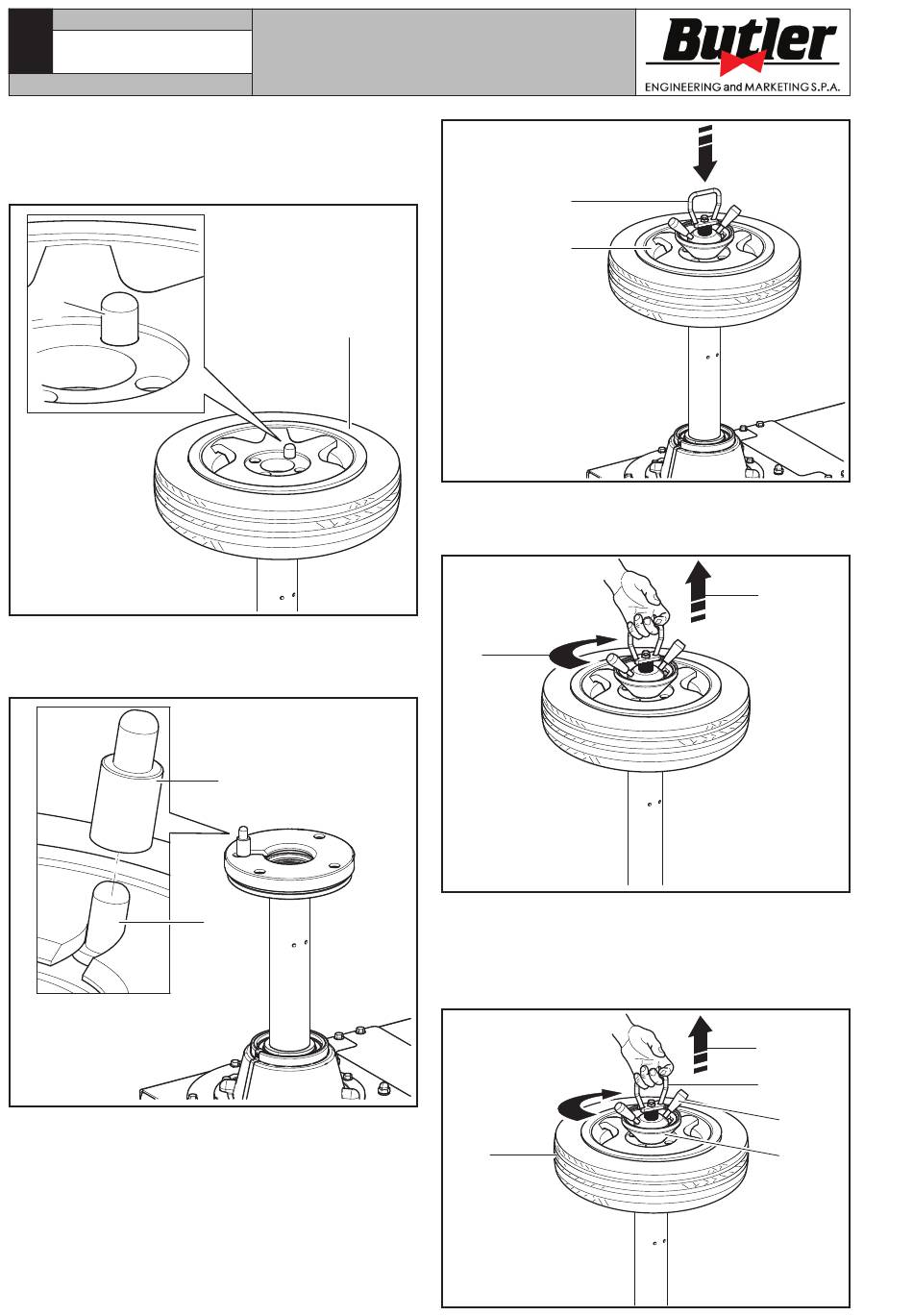

2. Das Rad (Abb._18 Pkt._1) auf der Blockierplattform
in Stellung bringen und dabei so vorgehen, dass sich
der Führungstift (Abb._18 Pkt._2) in einem der
Bohrlöcher in der Nabe der Felge verhakt.
2
3. Sollte die Nabe des Rads gegenüber dem Schlepper
zu hohe sein (Abb._19 Pkt._2), die mitgelieferte Mit-
nehmensvorrichtung verwenden (Abb._19 Pkt._1).
4. Die Welle und den jeweiligen Kegel (Abb._20 Pkt._1)
in die Felge (Abb._20 Pkt._2) einführen.
BEDIENUNGS-
UND WARTUNGSHANDBUCH
Abb._18
1
Abb._19
1
2
Abb._20
1
2
5. Um 90° drehen (Abb._21 Pkt._1) und die Welle
anheben (Abb._21 Pkt._2) um sie in das Bohrloch
einzuhängen.
Abb._21
1
6. Die Welle weiterhin anheben (Abb._22 Pkt._1)
durch den vorgesehenen Griff (Abb._22 Pkt._2),
die Spannmutter drehen (Abb._22 Pkt._3) bis der
Kegel vollkommen (Abb._22 Pkt._4) auf das Rad
befestigt ist (Abb._22 Pkt._5).
5
2
Abb._22
1
2
3
4
