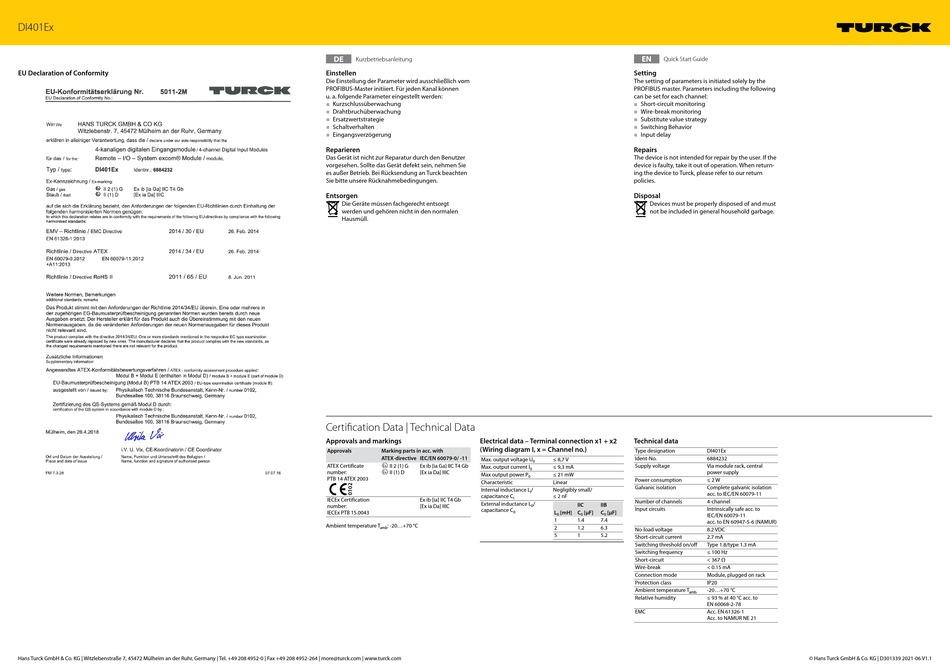

DI401Ex
EU Declaration of Conformity
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
DE
Kurzbetriebsanleitung
Einstellen
Die Einstellung der Parameter wird ausschließlich vom
PROFIBUS-Master initiiert. Für jeden Kanal können
u. a. folgende Parameter eingestellt werden:
■
Kurzschlussüberwachung
■
Drahtbruchüberwachung
■
Ersatzwertstrategie
■
Schaltverhalten
■
Eingangsverzögerung
Reparieren
Das Gerät ist nicht zur Reparatur durch den Benutzer
vorgesehen. Sollte das Gerät defekt sein, nehmen Sie
es außer Betrieb. Bei Rücksendung an Turck beachten
Sie bitte unsere Rücknahmebedingungen.
Entsorgen
Die Geräte müssen fachgerecht entsorgt
werden und gehören nicht in den normalen
Hausmüll.
Certification Data | Technical Data
Approvals and markings
Electrical data – Terminal connection x1 + x2
(Wiring diagram I, x = Channel no.)
Approvals
Marking parts in acc. with
ATEX-directive IEC/EN 60079-0/ -11
Max. output voltage U
ATEX Certificate
É II 2 (1) G
Ex ib [ia Ga] IIC T4 Gb
Max. output current I
number:
É II (1) D
[Ex ia Da] IIIC
Max output power P
PTB 14 ATEX 2003
Characteristic
Internal inductance L
capacitance C
IECEx Certification
Ex ib [ia] IIC T4 Gb
External inductance L
number:
[Ex ia Da] IIIC
capacitance C
IECEx PTB 15.0043
Ambient temperature T
: -20...+70 °C
amb
EN
Quick Start Guide
Setting
The setting of parameters is initiated solely by the
PROFIBUS master. Parameters including the following
can be set for each channel:
■
Short-circuit monitoring
■
Wire-break monitoring
■
Substitute value strategy
■
Switching Behavior
■
Input delay
Repairs
The device is not intended for repair by the user. If the
device is faulty, take it out of operation. When return-
ing the device to Turck, please refer to our return
policies.
Disposal
Devices must be properly disposed of and must
not be included in general household garbage.
Technical data
Type designation
Ident-No.
≤ 8,7 V
0
Supply voltage
≤ 9,3 mA
0
≤ 21 mW
0
Power consumption
Linear
Galvanic isolation
/
Negligibly small/
i
≤ 2 nF
i
Number of channels
/
IIC
IIB
0
Input circuits
L
[mH] C
[µF]
C
[µF]
0
0
0
0
1
1.4
7.4
2
1.2
6.3
No-load voltage
5
1
5.2
Short-circuit current
Switching threshold on/off
Switching frequency
Short-circuit
Wire-break
Connection mode
Protection class
Ambient temperature T
amb.
Relative humidity
EMC
DI401Ex
6884232
Via module rack, central
power supply
≤ 2 W
Complete galvanic isolation
acc. to IEC/EN 60079-11
4-channel
Intrinsically safe acc. to
IEC/EN 60079-11
acc. to EN 60947-5-6 (NAMUR)
8.2 VDC
2.7 mA
Type 1.8/type 1.3 mA
≤ 100 Hz
< 367 Ω
< 0.15 mA
Module, plugged on rack
IP20
-20...+70 °C
≤ 93 % at 40 °C acc. to
EN 60068-2-78
Acc. EN 61326-1
Acc. to NAMUR NE 21
© Hans Turck GmbH & Co. KG | D301339 2021-06 V1.1
