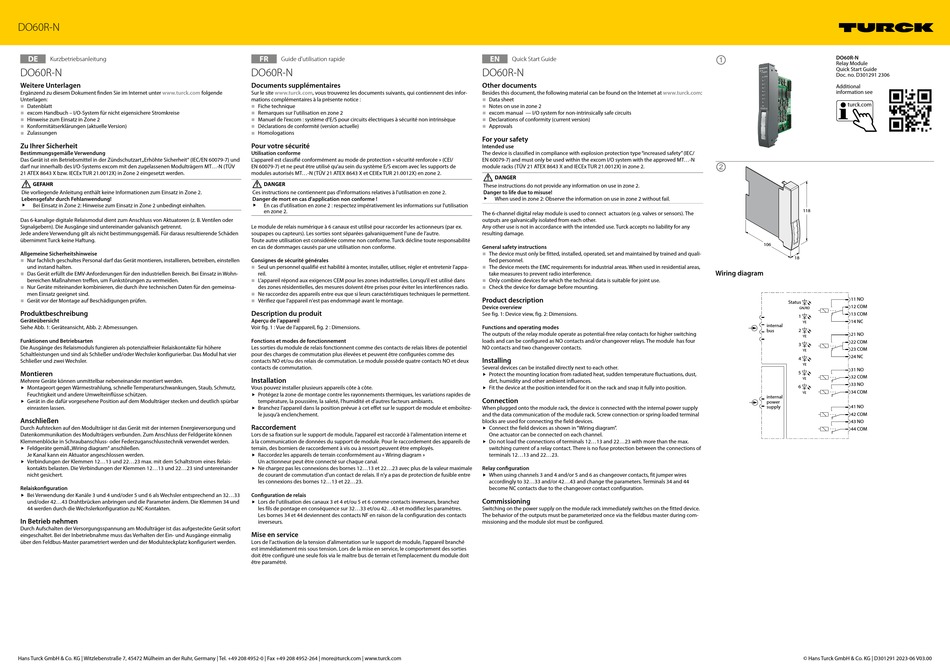

turck DO60R-N Kurz- Betriebsanleitung

DO60R-N
DE
Kurzbetriebsanleitung
DO60R-N
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter www.turck.com
Unterlagen:
■
Datenblatt
■
excom Handbuch – I/O-System für nicht eigensichere Stromkreise
■
Hinweise zum Einsatz in Zone 2
■
Konformitätserklärungen (aktuelle Version)
■
Zulassungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Das Gerät ist ein Betriebsmittel in der Zündschutzart „Erhöhte Sicherheit" (IEC/EN 60079-7) und
darf nur innerhalb des I/O-Systems excom mit den zugelassenen Modulträgern MT...-N (TÜV
21 ATEX 8643 X bzw. IECEx TUR 21.0012X) in Zone 2 eingesetzt werden.
GEFAHR
Die vorliegende Anleitung enthält keine Informationen zum Einsatz in Zone 2.
Lebensgefahr durch Fehlanwendung!
 Bei Einsatz in Zone 2: Hinweise zum Einsatz in Zone 2 unbedingt einhalten.
Das 6-kanalige digitale Relaismodul dient zum Anschluss von Aktuatoren (z. B. Ventilen oder
Signalgebern). Die Ausgänge sind untereinander galvanisch getrennt.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden
übernimmt Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, einstellen
und instand halten.
■
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn-
bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden.
■
Nur Geräte miteinander kombinieren, die durch ihre technischen Daten für den gemeinsa-
men Einsatz geeignet sind.
■
Gerät vor der Montage auf Beschädigungen prüfen.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: Geräteansicht, Abb. 2: Abmessungen.
Funktionen und Betriebsarten
Die Ausgänge des Relaismoduls fungieren als potenzialfreier Relaiskontakte für höhere
Schaltleistungen und sind als Schließer und/oder Wechsler konfigurierbar. Das Modul hat vier
Schließer und zwei Wechsler.
Montieren
Mehrere Geräte können unmittelbar nebeneinander montiert werden.
Montageort gegen Wärmestrahlung, schnelle Temperaturschwankungen, Staub, Schmutz,

Feuchtigkeit und andere Umwelteinflüsse schützen.
Gerät in die dafür vorgesehene Position auf dem Modulträger stecken und deutlich spürbar

einrasten lassen.
Anschließen
Durch Aufstecken auf den Modulträger ist das Gerät mit der internen Energieversorgung und
Datenkommunikation des Modulträgers verbunden. Zum Anschluss der Feldgeräte können
Klemmenblöcke in Schraubanschluss- oder Federzuganschlusstechnik verwendet werden.
Feldgeräte gemäß „Wiring diagram" anschließen.

Je Kanal kann ein Aktuator angeschlossen werden.
 Verbindungen der Klemmen 12...13 und 22...23 max. mit dem Schaltstrom eines Relais-
kontakts belasten. Die Verbindungen der Klemmen 12...13 und 22...23 sind untereinander
nicht gesichert.
Relaiskonfiguration
Bei Verwendung der Kanäle 3 und 4 und/oder 5 und 6 als Wechsler entsprechend an 32...33

und/oder 42...43 Drahtbrücken anbringen und die Parameter ändern. Die Klemmen 34 und
44 werden durch die Wechslerkonfiguration zu NC-Kontakten.
In Betrieb nehmen
Durch Aufschalten der Versorgungsspannung am Modulträger ist das aufgesteckte Gerät sofort
eingeschaltet. Bei der Inbetriebnahme muss das Verhalten der Ein- und Ausgänge einmalig
über den Feldbus-Master parametriert werden und der Modulsteckplatz konfiguriert werden.
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
FR
Guide d'utilisation rapide
DO60R-N
Documents supplémentaires
folgende Sur le site www.turck.com, vous trouverez les documents suivants, qui contiennent des infor-
mations complémentaires à la présente notice :
■
Fiche technique
■
Remarques sur l'utilisation en zone 2
■
Manuel de l'excom : système d'E/S pour circuits électriques à sécurité non intrinsèque
■
Déclarations de conformité (version actuelle)
■
Homologations
Pour votre sécurité
Utilisation conforme
L'appareil est classifié conformément au mode de protection « sécurité renforcée » (CEI/
EN 60079-7) et ne peut être utilisé qu'au sein du système E/S excom avec les supports de
modules autorisés MT...-N (TÜV 21 ATEX 8643 X et CEIEx TUR 21.0012X) en zone 2.
DANGER
Ces instructions ne contiennent pas d'informations relatives à l'utilisation en zone 2.
Danger de mort en cas d'application non conforme !
 En cas d'utilisation en zone 2 : respectez impérativement les informations sur l'utilisation
en zone 2.
Le module de relais numérique à 6 canaux est utilisé pour raccorder les actionneurs (par ex.
soupapes ou capteurs). Les sorties sont séparées galvaniquement l'une de l'autre.
Toute autre utilisation est considérée comme non conforme. Turck décline toute responsabilité
en cas de dommages causés par une utilisation non conforme.
Consignes de sécurité générales
■
Seul un personnel qualifié est habilité à monter, installer, utiliser, régler et entretenir l'appa-
reil.
■
L'appareil répond aux exigences CEM pour les zones industrielles. Lorsqu'il est utilisé dans
des zones résidentielles, des mesures doivent être prises pour éviter les interférences radio.
■
Ne raccordez des appareils entre eux que si leurs caractéristiques techniques le permettent.
■
Vérifiez que l'appareil n'est pas endommagé avant le montage.
Description du produit
Aperçu de l'appareil
Voir fig. 1 : Vue de l'appareil, fig. 2 : Dimensions.
Fonctions et modes de fonctionnement
Les sorties du module de relais fonctionnent comme des contacts de relais libres de potentiel
pour des charges de commutation plus élevées et peuvent être configurées comme des
contacts NO et/ou des relais de commutation. Le module possède quatre contacts NO et deux
contacts de commutation.
Installation
Vous pouvez installer plusieurs appareils côte à côte.
Protégez la zone de montage contre les rayonnements thermiques, les variations rapides de

température, la poussière, la saleté, l'humidité et d'autres facteurs ambiants.
Branchez l'appareil dans la position prévue à cet effet sur le support de module et emboîtez-

le jusqu'à enclenchement.
Raccordement
Lors de sa fixation sur le support de module, l'appareil est raccordé à l'alimentation interne et
à la communication de données du support de module. Pour le raccordement des appareils de
terrain, des borniers de raccordement à vis ou à ressort peuvent être employés.
Raccordez les appareils de terrain cconformément au « Wiring diagram »

Un actionneur peut être connecté sur chaque canal.
Ne chargez pas les connexions des bornes 12...13 et 22...23 avec plus de la valeur maximale

de courant de commutation d'un contact de relais. Il n'y a pas de protection de fusible entre
les connexions des bornes 12...13 et 22...23.
Configuration de relais
Lors de l'utilisation des canaux 3 et 4 et/ou 5 et 6 comme contacts inverseurs, branchez

les fils de pontage en conséquence sur 32...33 et/ou 42...43 et modifiez les paramètres.
Les bornes 34 et 44 deviennent des contacts NF en raison de la configuration des contacts
inverseurs.
Mise en service
Lors de l'activation de la tension d'alimentation sur le support de module, l'appareil branché
est immédiatement mis sous tension. Lors de la mise en service, le comportement des sorties
doit être configuré une seule fois via le maître bus de terrain et l'emplacement du module doit
être paramétré.
EN
Quick Start Guide
DO60R-N
Other documents
Besides this document, the following material can be found on the Internet at www.turck.com:
■
Data sheet
■
Notes on use in zone 2
■
excom manual — I/O system for non-intrinsically safe circuits
■
Declarations of conformity (current version)
■
Approvals
For your safety
Intended use
The device is classified in compliance with explosion protection type "increased safety" (IEC/
EN 60079-7) and must only be used within the excom I/O system with the approved MT...-N
module racks (TÜV 21 ATEX 8643 X and IECEx TUR 21.0012X) in zone 2.
DANGER
These instructions do not provide any information on use in zone 2.
Danger to life due to misuse!
 When used in zone 2: Observe the information on use in zone 2 without fail.
The 6-channel digital relay module is used to connect actuators (e.g. valves or sensors). The
outputs are galvanically isolated from each other.
Any other use is not in accordance with the intended use. Turck accepts no liability for any
resulting damage.
General safety instructions
■
The device must only be fitted, installed, operated, set and maintained by trained and quali-
fied personnel.
■
The device meets the EMC requirements for industrial areas. When used in residential areas,
take measures to prevent radio interference.
■
Only combine devices for which the technical data is suitable for joint use.
■
Check the device for damage before mounting.
Product description
Device overview

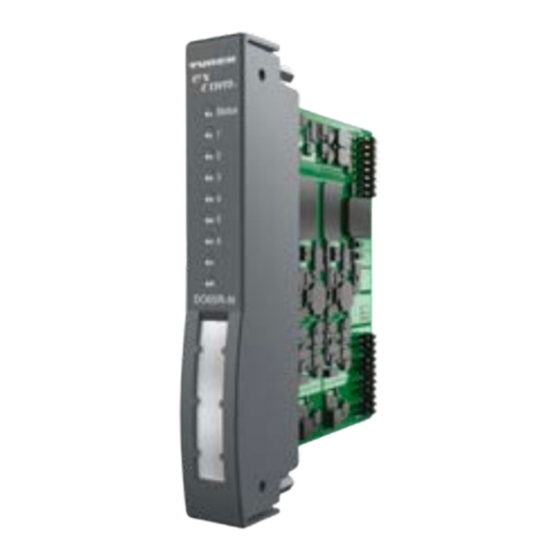

See fig. 1: Device view, fig. 2: Dimensions.
Functions and operating modes
The outputs of the relay module operate as potential-free relay contacts for higher switching
loads and can be configured as NO contacts and/or changeover relays. The module has four
NO contacts and two changeover contacts.
Installing
Several devices can be installed directly next to each other.
Protect the mounting location from radiated heat, sudden temperature fluctuations, dust,

dirt, humidity and other ambient influences.
Fit the device at the position intended for it on the rack and snap it fully into position.

Connection
When plugged onto the module rack, the device is connected with the internal power supply
and the data communication of the module rack. Screw connection or spring-loaded terminal
blocks are used for connecting the field devices.
Connect the field devices as shown in "Wiring diagram".

One actuator can be connected on each channel.
Do not load the connections of terminals 12...13 and 22...23 with more than the max.

switching current of a relay contact. There is no fuse protection between the connections of
terminals 12...13 and 22...23.
Relay configuration
When using channels 3 and 4 and/or 5 and 6 as changeover contacts, fit jumper wires

accordingly to 32...33 and/or 42...43 and change the parameters. Terminals 34 and 44
become NC contacts due to the changeover contact configuration.
Commissioning
Switching on the power supply on the module rack immediately switches on the fitted device.
The behavior of the outputs must be parameterized once via the fieldbus master during com-
missioning and the module slot must be configured.
①
DO60R-N
Relay Module
Quick Start Guide
Doc. no. D301291 2306
Additional
information see
turck.com
②
118
106
18
Wiring diagram
11 NO
Status
12 COM
GN/RD
13 COM
1
14 NC
YE
internal
bus 2
21 NO
YE
22 COM
3
23 COM
YE
24 NC
4
YE
31 NO
5
32 COM
YE
33 NO
6
34 COM
YE
internal
power
supply 41 NO
42 COM
43 NO
44 COM
© Hans Turck GmbH & Co. KG | D301291 2023-06 V03.00
