MS2S
7.3.2
Einkabelanschluss für MS2S mit Geber (digital "I") und optionaler Bremse
Der Schaltplan

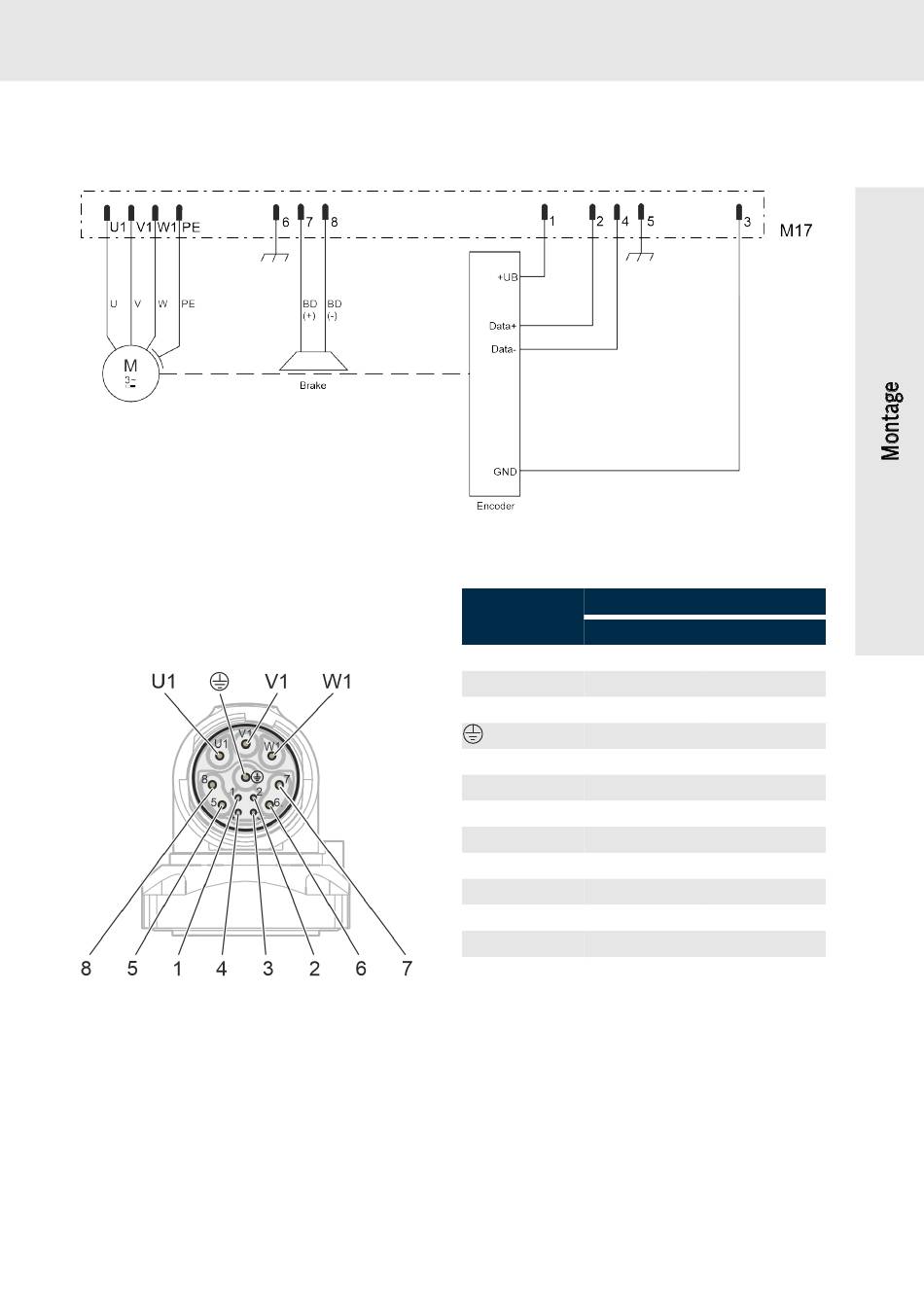

Abb. 5: Schaltplan MS2S
7.3.3
M17 Einkabelstecker, drehbar
(SpeedTec)
Abb. 6: Steckeransicht Einkabelanschluss M17
R911410076, Ausgabe 01
Bezeichnung
mit Bremse
U1
A1
V1
A2
W1
A3
PE
1
+UB
2
Data+
3
GND
4
Data-
5
Shld_Enc
6
Shld_BD
7
BD(+)
8
BD(-)
Einstellbereich
Die Abgangsrichtung des Einkabelstecker M17 ist
einstellbar. Die Gerätestecker lassen sich von
Hand drehen, wenn ein Steckverbinder montiert
wurde. Verwenden Sie keine Werkzeuge (z. B.
Zangen oder Schraubendreher) zum Drehen der
Gerätestecker, um Beschädigungen zu ver-
meiden.
35 / 52
Elektrischer Anschluss
Funktion
ohne Bremse
A1
A2
A3
PE
+UB
Data+
GND
Data-
Shld_Enc
Shld_BD
n.c.
n.c.
Bosch Rexroth AG
