Montage des Rückspiegels
Das Kernstück des Rückfahrvideosystems ist der Rückspiegel mit integriertem TFT-Monitor.
Ziehen Sie die rückseitigen Klemmbügel des Rückspiegels auseinander und setzen Sie ihn auf den fahr-
zeugeigenen Rückspiegel. Verlegen Sie die Anschlussleitung im Falz des Fahrzeughimmels.
Beachten Sie bei der Wahl des Montageortes, dass sich die Anzeige nicht im direkten Sicht-
bereich des Fahrers bzw. in sicherheitsrelevanten Bereichen (Airbags etc.) befindet.
Anschluss
Nach der Installation und Verlegung aller Einzelteile müssen noch die Steckverbindungen der Anzeige
und der Spannungsversorgung hergestellt werden.

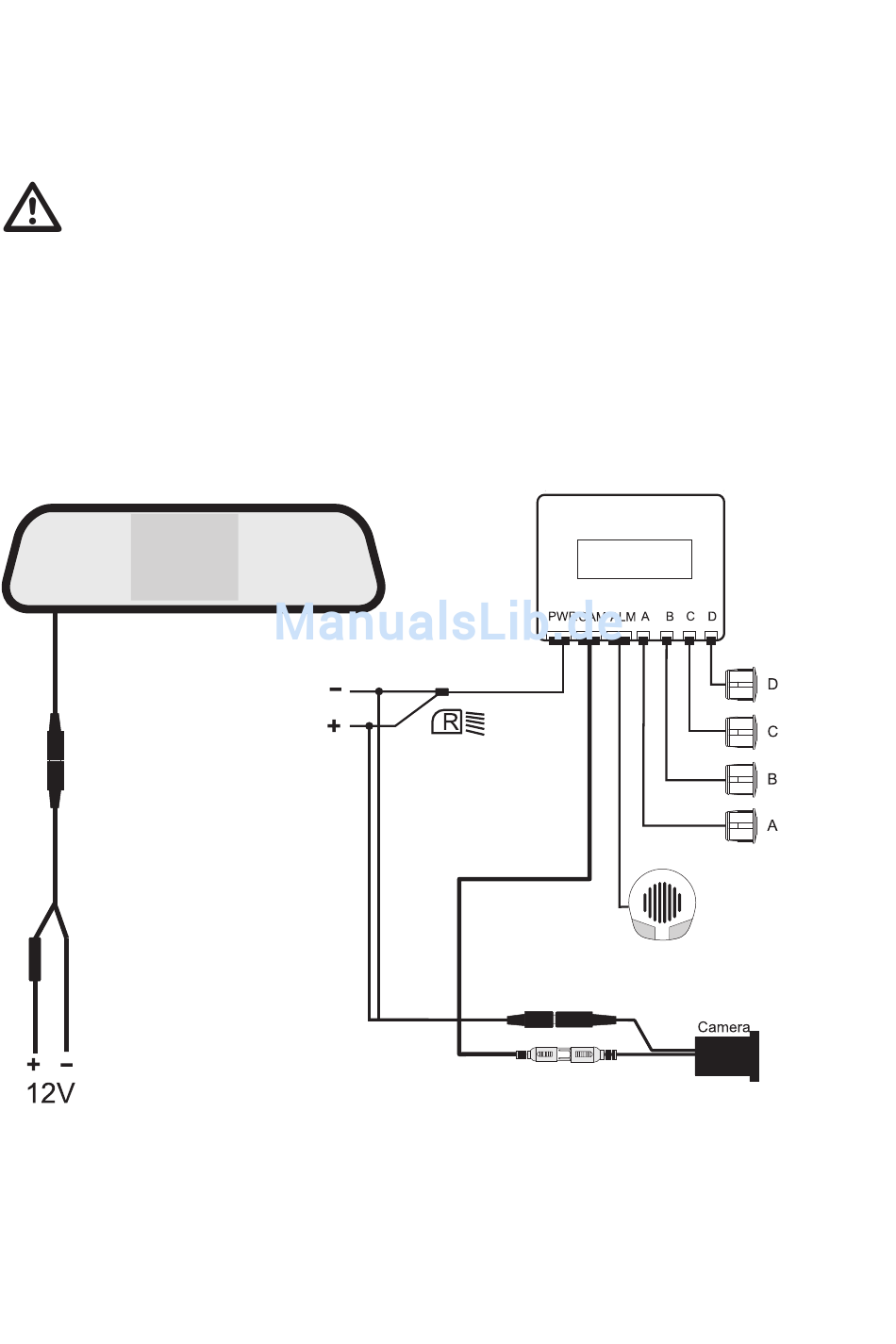

Die nachfolgende Skizze zeigt die Verdrahtung aller Komponenten auf.
Stellen Sie alle Steckverbindungen wie in der Anschlussskizze dargestellt her.
- Verbinden Sie den schwarzen Stecker des Monitorkabels am Spiegel (11) mit dem schwarzen Stecker
des Anschlusskabel zur permanenten Stromversorgung (10).
11
