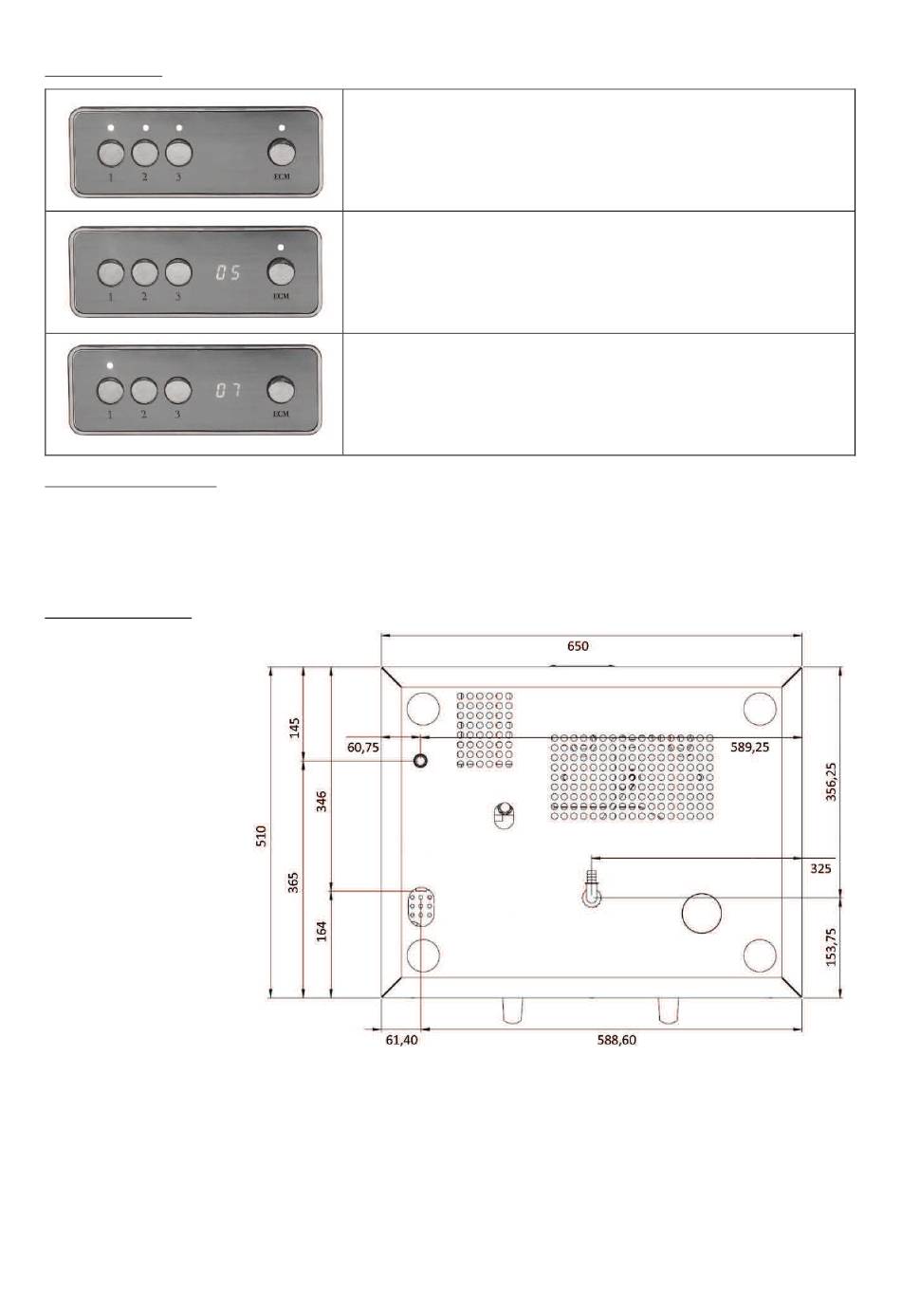

3.2 Bedienfeld

3.3 Technische Daten

Spannung / Volt:
Leistung / Watt:
Kesselinhalt:
Abmessungen:

3.4 Anschlussplan

1. Abflussanschluss
2. Wasseranschluss
3. Ausgang Netzkabel
Maße in mm
Deutsche Original-Bedienungsanleitung
Ist die Maschine betriebsbereit leuchten die Lampen über den
Tasten auf.
Die ECM Taste dient dem manuellen Bezug und der
Programmierung verschiedener Funktionen (siehe Kapitel 5.2).
Auf der Anzeige ist die aktuelle Brühzeit zu sehen.
Durch den Tastendruck startet die Durchlaufzeit, nach erneutem
Betätigen stoppt sie wieder
Nach Betätigung einer Taste (1-3) leuchtet nur diese Lampe und
der Shotcounter läuft bis zur voreingestellten oder
einprogrammierten Durchlaufmenge (siehe Kapitel 5.2).
Danach leuchten wieder alle Lampen.
3 Phasen, jeweils 230 V
3.000 W
9 Liter - 2 Wärmetauscher
B x T x H / 650 mm x 510 mm x 480 mm ohne Filterträger
Anschlussplan (Draufsicht)
3
1
2
DEUTSCH
Front
