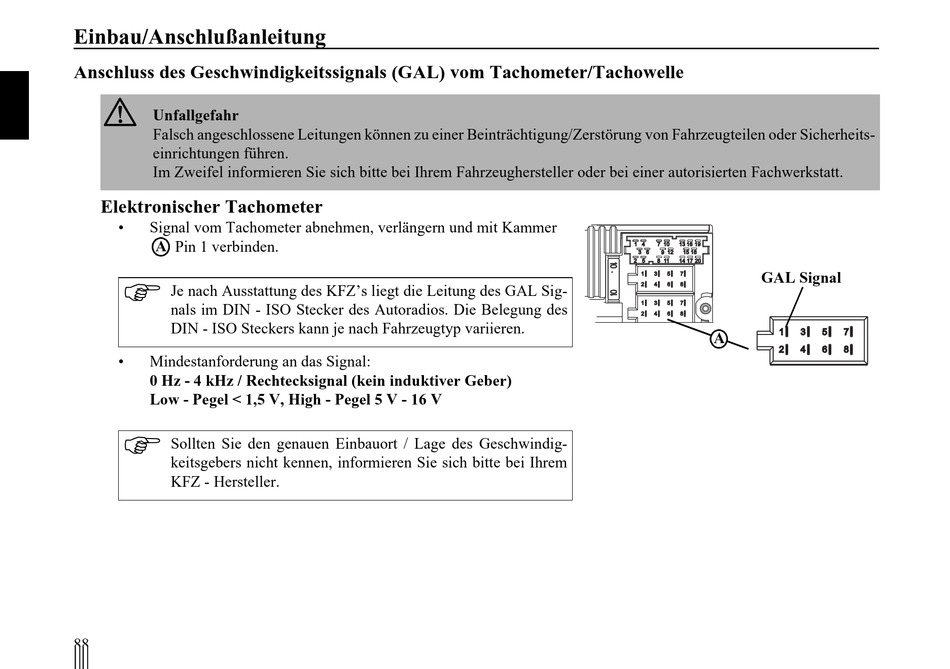

Einbau/Anschlußanleitung
Anschluss des Geschwindigkeitssignals (GAL) vom Tachometer/Tachowelle
G
Unfallgefahr
Falsch angeschlossene Leitungen können zu einer Beinträchtigung/Zerstörung von Fahrzeugteilen oder Sicherheits-
einrichtungen führen.
Im Zweifel informieren Sie sich bitte bei Ihrem Fahrzeughersteller oder bei einer autorisierten Fachwerkstatt.
Elektronischer Tachometer
•
Signal vom Tachometer abnehmen, verlängern und mit Kammer
A
Pin 1 verbinden.
Je nach Ausstattung des KFZ's liegt die Leitung des GAL Sig-
nals im DIN - ISO Stecker des Autoradios. Die Belegung des
DIN - ISO Steckers kann je nach Fahrzeugtyp variieren.
•
Mindestanforderung an das Signal:
0 Hz - 4 kHz / Rechtecksignal (kein induktiver Geber)
Low - Pegel < 1,5 V, High - Pegel 5 V - 16 V
Sollten Sie den genauen Einbauort / Lage des Geschwindig-
keitsgebers nicht kennen, informieren Sie sich bitte bei Ihrem
KFZ - Hersteller.
88
GAL Signal
