R-Serie V SSI
Temposonics
®
Betriebsanleitung
Sensoren mit einer Messlänge ≥ 1 Meter
Unterstützen Sie Sensoren mit einer Messlänge von mehr als 1 Meter
mechanisch beim horizontalen Einbau. Ohne Unterstützung neigt sich
der Sensorstab und sowohl der Sensorstab als auch der Magnet kön-
nen beschädigt werden. Ebenso ist ein verfälschtes Messergebnis
möglich. Längere Stäbe erfordern eine gleichmäßig über die Länge
verteilte mechanische Unterstützung (z.B. Artikelnr. 561 481). Verwen-
den Sie einen U-Magneten zur Positionsermittlung (Abb. 16).

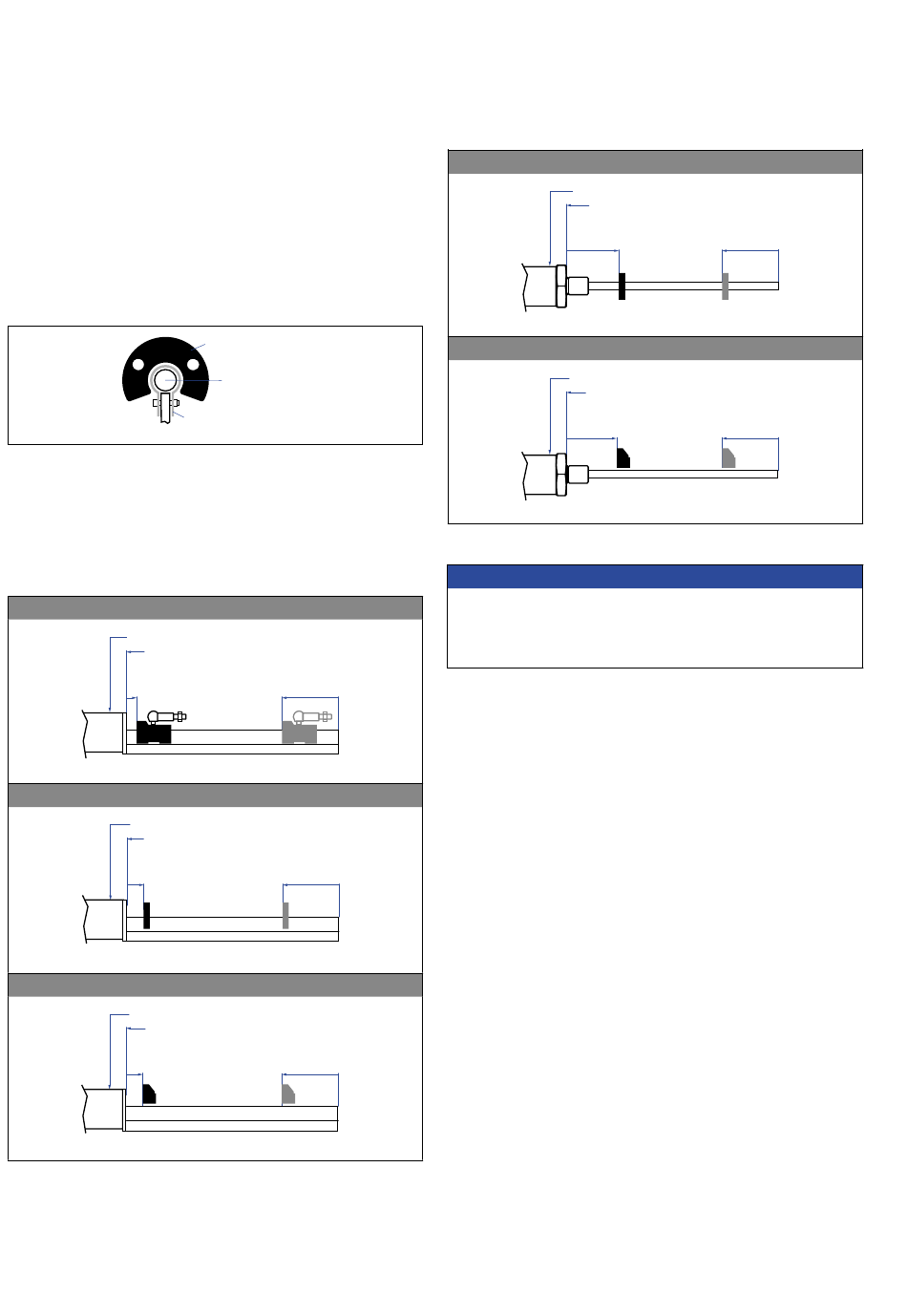

Abb. 16: Beispiel Sensorunterstützung (Artikelnr. 561 481)
Start- und Endpositionen der Positionsmagnete
Bei der Montage sind die Start- und Endpositionen der Magnete zu
berücksichtigen. Um sicherzustellen, dass der gesamte Messbereich
elektrisch nutzbar ist, muss der Positionsmagnet mechanisch wie folgt
angebaut werden.
RP5 mit Magnetschlitten „S", „N", „V", „G"
Sensorelektronikgehäuse
Bezugskante für Montage
Startposition
12
RP5 mit U-Magnet
Sensorelektronikgehäuse
Bezugskante für Montage
Startposition
28
RP5 mit Blockmagnet
Sensorelektronikgehäuse
Bezugskante für Montage
Startposition
25,5
RH5 mit Ringmagnet/U-Magnet
Abb. 17: Start- & Endpositionen der Magnete für RP5
Sensorelektronikgehäuse
Bezugskante für Montage
Startposition
Alle Maße in mm
51
U-Magnet
Sensorstab
Unmagnetische
Befestigungslasche
Endposition
82/87*
* Messlänge > 5000 mm
Endposition
66/71*
* Messlänge > 5000 mm
Endposition
68,5/73,5*
* Messlänge > 5000 mm
Endposition
63,5/66*
* Messlänge > 5000 mm
RP5 mit Blockmagnet
Sensorelektronikgehäuse
Bezugskante für Montage
Startposition
25,5
RH5 mit Ringmagnet/U-Magnet
Sensorelektronikgehäuse
Bezugskante für Montage
Startposition
51
RH5 mit Blockmagnet
Sensorelektronikgehäuse
Bezugskante für Montage
Startposition
48,5
Abb. 18: Start- & Endpositionen der Magnete für RH5
HINWEIS
Bei allen Sensoren sind die Bereiche links und rechts vom aktiven
Messbereich konstruktionsbedingte Maße für Null- und Totzone.
Sie können nicht als Messstrecke benutzt, können aber überfahren
werden.
I 16 I
Endposition
68,5/73,5*
* Messlänge > 5000 mm
Endposition
63,5/66*
* Messlänge > 5000 mm
Endposition
66/68,5*
* Messlänge > 5000 mm
