R-Serie V SSI
Temposonics
®
Betriebsanleitung
Einbau RH5 mit Gewindeflansch
Fixieren Sie den Sensorstab über den Gewindeflansch M18×1,5-6g,
M22×1,5-6g oder ¾"-16 UNF-3A.

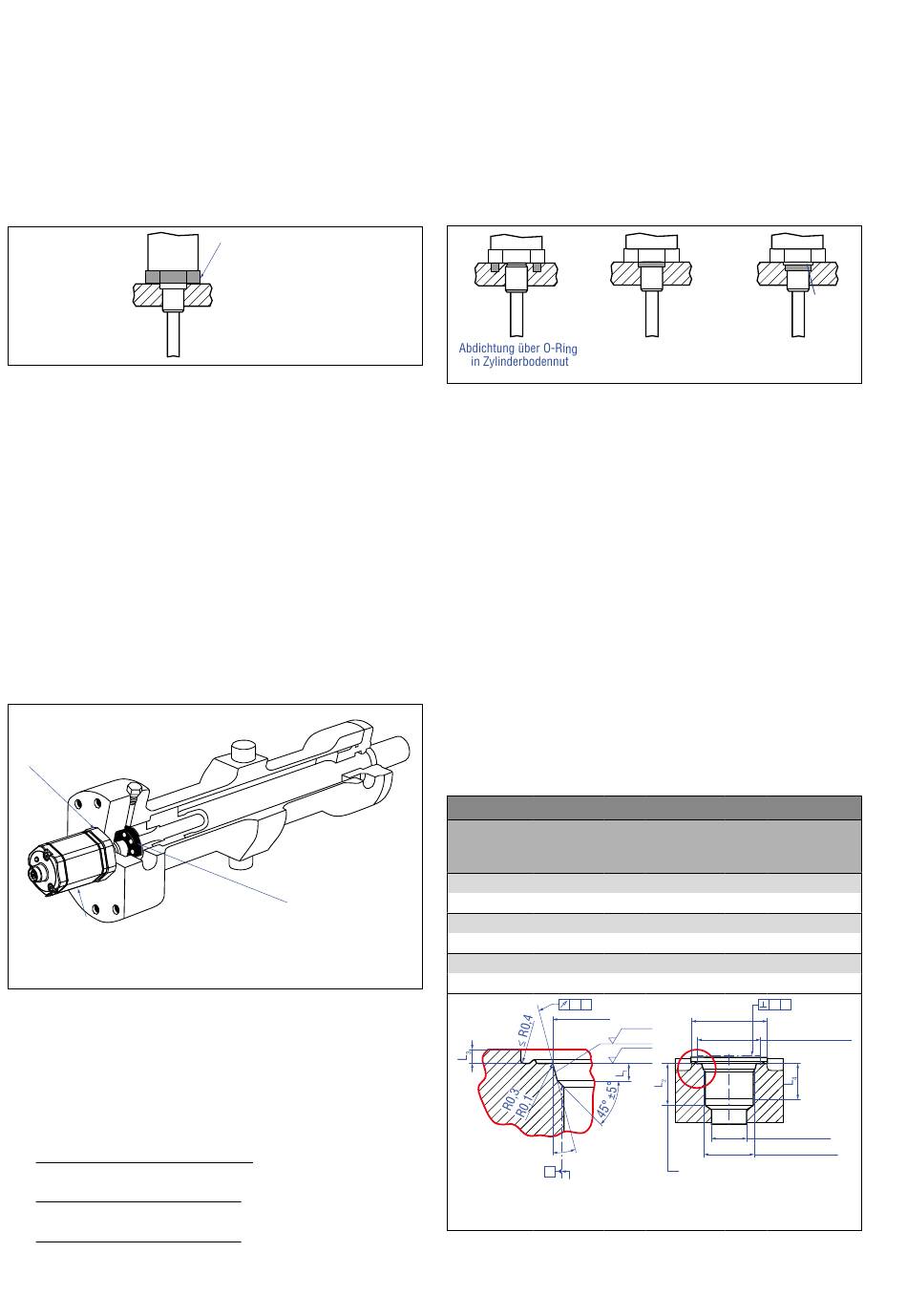

Abb. 8: Einbaubeispiel für Gewindeflansch
Einbau von Stabsensor in Fluidzylinder
Die Stabform wurde für die direkte Hubmessung innerhalb eines Fluid-
zylinders entwickelt. Schrauben Sie den Sensor direkt über den Gewin-
deflansch ein oder befestigen Sie ihn mit einer Mutter.
• Der auf dem Kolbenboden montierte Positionsmagnet fährt berüh-
rungslos über den Sensorstab und markiert unabhängig von der
verwendeten Hydraulikflüssigkeit durch dessen Wand hindurch den
Messpunkt.
• Der druckfeste Sensorstab ist in der aufgebohrten Kolbenstange in-
stalliert.
• Der Basissensor ist mit drei Schrauben am Sensorstab befestigt und
lässt sich so im Servicefall leicht austauschen. Der Hydraulikkreis-
lauf bleibt geschlossen. Mehr Informationen finden Sie im Kapitel
„4.6 Austausch des Basissensors" auf Seite 19.
Der Sensorstab mit Flansch verbleibt
im Servicefall im Zylinder
Basissensor
Das Sensorelektronikgehäuse mit
Sensorelement kann ausgetauscht werden
Abb. 9: Sensor im Zylinder
Hydraulikabdichtung
Es gibt zwei Möglichkeiten die Flanschanlagefläche abzudichten
(Abb. 10):
1. Abdichtung über einen O-Ring (z.B. 22,4 × 2,65 mm,
25,07 × 2,62 mm) in der Zylinderbodennut.
2. Abdichtung über einen O-Ring in der Gewindeauslaufrille.
Für Gewindeflansch (¾"-16 UNF-3A):
O-Ring 16,4 × 2,2 mm (Artikelnr. 560 315)
Für Gewindeflansch (M18×1,5-6g):
O-Ring 15,3 × 2,2 mm (Artikelnr. 401 133)
Für Gewindeflansch (M22×1,5-6g):
O-Ring 19,3 × 2,2 mm (Artikelnr. 561 337)
Anzugsmoment:
RH5-M: 65 Nm
RH5-S: 50 Nm
RH5-T: 55 Nm
RH5-J: 125 Nm
Positionsmagnet
Führen Sie das Einschraubloch für Gewindeflansch M18×1,5-6g und
M22×1,5-6g in Anlehnung an ISO 6149-1 aus (Abb. 11). Siehe
ISO 6149-1 für weitere Informationen.
1.)
Abb. 10: Möglichkeiten der Abdichtung für standard Gewindeflansche (RH5-J/-M/-S)
1. + 2.a. und für Gewindeflansche mit Dichtleiste (RH5-T) 2.b.
• Beachten Sie das Anzugsmoment von:
RH5-M:
65 Nm
RH5-S:
50 Nm
RH5-T:
55 Nm
RH5-J:
125 Nm
• Legen Sie die Flanschanlagefläche vollständig an der Zylinderauf-
nahmefläche auf.
• Der Zylinderhersteller bestimmt die Druckdichtung (Kupferdichtung,
O-Ring, usw.).
• Der Positionsmagnet darf nicht auf dem Messstab schleifen.
• Die Kolbenstangenbohrung
(RH5-M/S/T-A/M/V mit Ø 10 mm Stab: ≥ Ø 13 mm;
RH5-M/S/T-B mit Ø 10 mm Stab:
RH5-J-A/V mit Ø 12,7 mm Stab:
hängt von Druck und Kolbengeschwindigkeit ab.
• Halten Sie die Angaben zum Betriebsdruck ein.
• Schützen Sie den Sensorstab konstruktiv durch geeignete
Maßnahmen vor Verschleiß.
Hinweis für metrische Gewindefl ansche
Gewinde
d
d
2
3
(d
×P)
1
RH5-M-A/M/V
M18×1,5-6g
55 ≥ 13 24,5 19,8
RH5-M-B
M18×1,5-6g
55 ≥ 16 24,5 19,8
RH5-J-A/V
M22×1,5-6g
55 ≥ 16 27,5 23,8
0,1
A
A
Z°
A
Flankendurchmesser
Alle Maße in mm
Abb. 11: Hinweis für metrischen Gewindeflansch M18×1,5-6g/M22×1,5-6g in Anlehnung
an DIN ISO 6149-1
I 14 I
2.a.)
2.b.)
Abdichtung über O-Ring
Abdichtung über O-Ring
in Gewindeauslaufrille
in Gewindeauslaufrille
≥ Ø 16 mm;
≥ Ø 16 mm)
d
d
L
L
4
5
1
2
+0,1
+0,4
0
0
2,4
28,5
2,4
28,5
2,4
28,5
Ød
Ød
5
2
Ra 3,2
A
Ra 3,2
Ød
Gewinde (d
Dieses Maß gilt nur, wenn der
Gewindekernbohrer nicht den
ganzen Materialblock durchdringt
Dichtleiste
L
L
Z°
3
4
±1°
2
26 15°
2
26 15°
2
26 15°
0,2
A
Ød
(Prüfbereich)
4
(Richtwert)
3
× P)
1
