4. Gerätebeschreibung
4.1 Funktionsweise und Systemaufbau
Produktbezeichnung
• Positionssensor Temposonics
Bauform
R-Serie V RP5 (Profilsensor)
• Temposonics
®
R-Serie V RH5 (Stabsensor)
• Temposonics
®
Messlänge
R-Serie V RP5: 25...6350 mm
• Temposonics
®
R-Serie V RH5: 25...7620 mm
• Temposonics
®
Ausgangssignal
• SSI
Anwendungsbereich
Temposonics
Positionssensoren dienen dem Erfassen und Umfor-
®
men der Messgröße Länge (Position) im automatisierten, industriellen
Anlagen- und Maschinenbau.
Funktionsweise und Systemaufbau
Die absoluten, linearen Positionssensoren von MTS Sensors basieren
auf der proprietären, magnetostriktiven Temposonics
und erfassen Positionen zuverlässig und präzise.
Jeder der robusten Positionssensoren besteht aus einem ferromagne-
tischen Wellenleiter, einem Positionsmagneten, einem Torsions-
Impulswandler und einer Sensorelektronik zur Signalaufbereitung.
Der Magnet, der am bewegten Maschinenteil befestigt ist, erzeugt an
seiner jeweiligen Position ein Magnetfeld auf dem Wellenleiter. Zur
Positionsbestimmung wird ein kurzer Stromimpuls in den Wellenlei-
ter geleitet, welcher ein radiales Magnetfeld erzeugt. Die kurzzeitige
Interaktion beider Magnetfelder löst einen Torsionsimpuls aus, der den
Wellenleiter entlang läuft. Wenn die Ultraschallwelle das Ende des
Wellenleiters erreicht, wird sie in ein elektrisches Signal umgewandelt.
Die Geschwindigkeit, mit der sich die Welle ausbreitet, ist bekannt.
Daher lässt sich anhand der Zeit, die zwischen dem Auslösen des
Stromimpulses und dem Empfang des Rücksignals vergeht, eine
exakte, lineare Positionsmessung durchführen. So entsteht ein zuver-
lässiges Positionsmesssystem mit hoher Genauigkeit und Wiederhol-
barkeit.
R-Serie V
®
Technologie
®
Positionsmagnet (Magnetfeld)
2
3
Torsions-Impulswandler
Messzyklus
1
Ein Stromimpuls erzeugt ein Magnetfeld
Die Interaktion mit dem Magnetfeld des
2
Positionsmagneten generiert einen Torsionsimpuls
3
Der Torsionsimpuls breitet sich aus
4
Der Wandler erfasst die akustische Welle
5
Die Position wird anhand der Laufzeit ermittelt

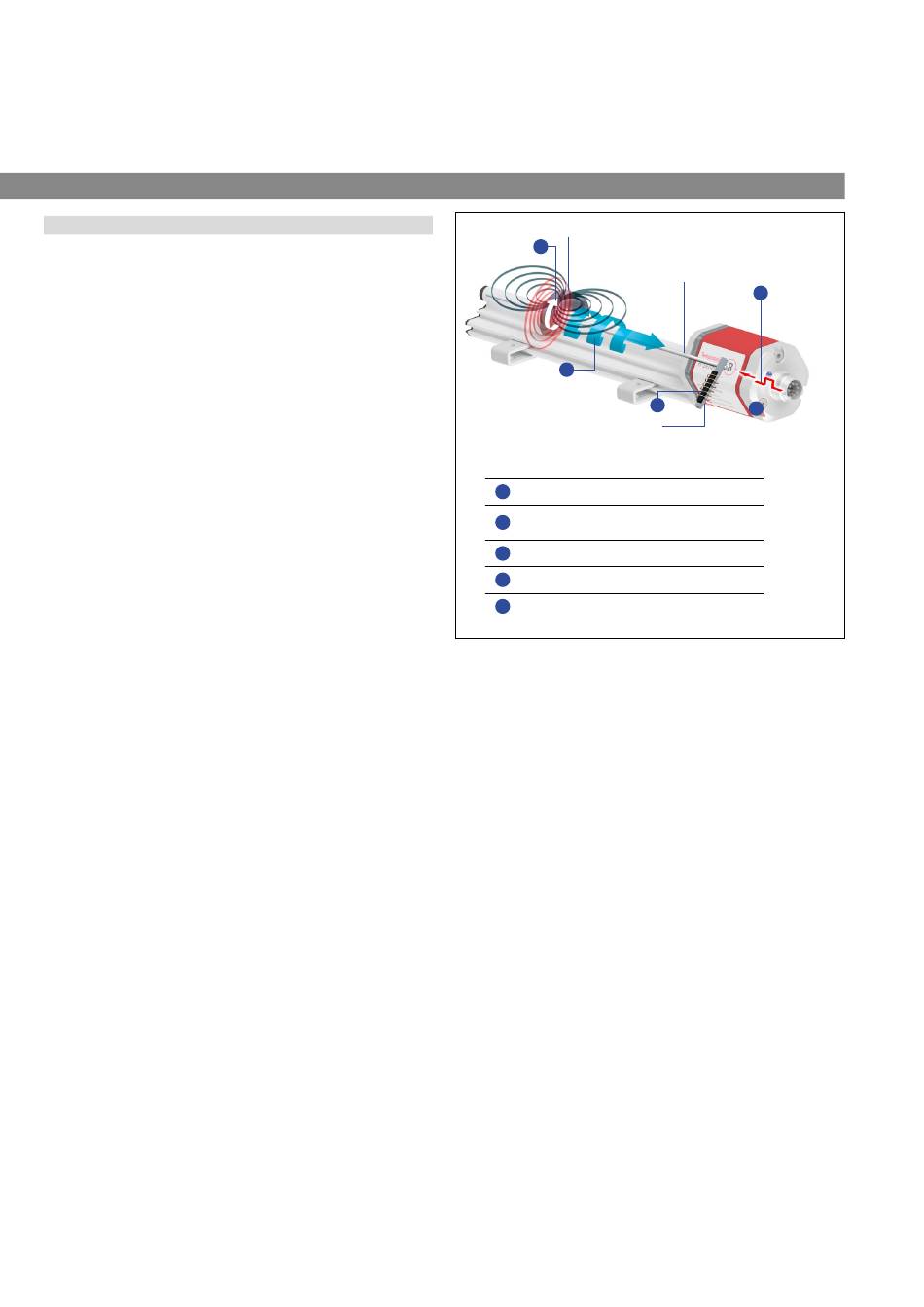

Abb. 2: Laufzeit-basiertes magnetostriktives Positionsmessprinzip
Modularer Aufbau der Mechanik und Elektronik
• Das Sensorprofil oder der Sensorstab schützen den innenliegenden
Wellenleiter.
• Das Sensorelektronikgehäuse, ein stabiles Aluminiumgehäuse,
enthält die komplette elektronische Schnittstelle mit aktiver
Signalaufbereitung.
• Der externe Positionsmagnet ist ein Dauermagnet. Befestigt am
bewegten Maschinenteil, fährt er über das Sensorprofil oder den
Sensorstab und löst durch die Profil-/Stabwand die Messung aus.
• Der Sensor kann direkt an eine Steuerung angeschlossen werden.
Seine Elektronik erzeugt einen streng positions-proportionalen
Signalausgang zwischen der Start- und Endposition.
I 10 I
Magnetostriktives Messelement
(Wellenleiter)
1
4
5
