Benutzerhandbuch
EC-C1200-450
Allgemeine Informationen
10 |
©
Danfoss | Juli 2021

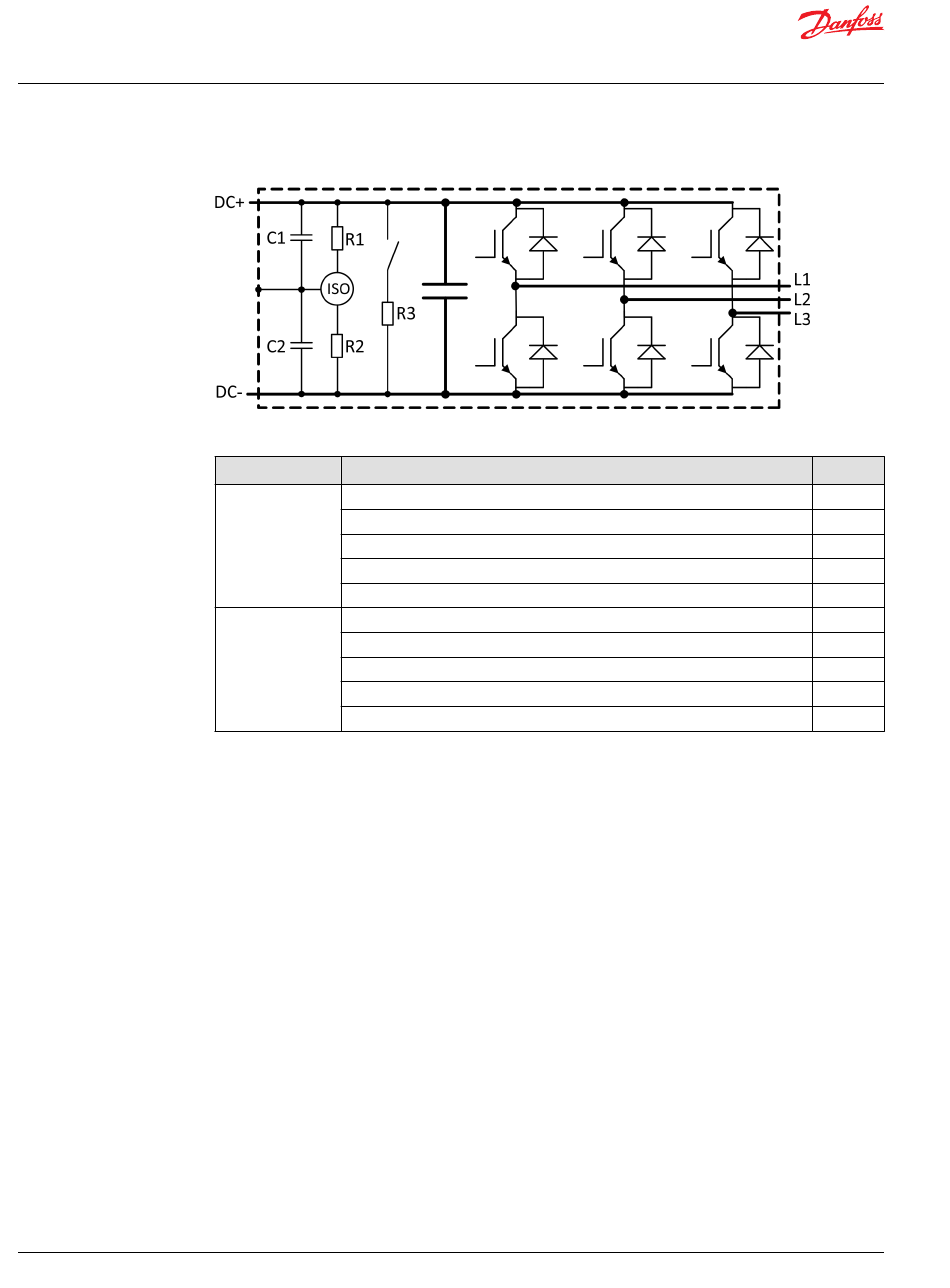

Anschlussdiagramm S- und L-Systeme
Komponentenwerte S- und L-Systeme
Systemoption
Komponente
Klein (S)
Widerstände R1 und R2 (Messung des Isolationswiderstands)
Widerstand R3 (Entladung)
Kondensatoren C1 und C2 (Y-Kondensatoren)
Kondensator C3
Isolationswiderstand von Zwischenkreis zu Schaltschrank
Groß (L)
Widerstände R1 und R2 (Messung des Isolationswiderstands)
Widerstand R3 (Entladung)
Kondensatoren C1 und C2 (Y-Kondensatoren)
Kondensator C3
Isolationswiderstand von Zwischenkreis zu Schaltschrank

Verbindungsoptionen

Wert
12 MΩ
3,9 kΩ
330 nF
1 mF
6 MΩ
240 MΩ
39 kΩ
3,3 nF
1 mF
120 MΩ
BC265735231757de-000201
