Benutzerhandbuch
EC-C1200-450
Installation
50 |
©
Danfoss | Juli 2021
Nachstehend wird beschrieben, wie die abgeschirmten Leistungskabel an das elektrische Gerät zu
montieren sind. Es werden Kabelverschraubungen der Marke Pflitsch, Produktreihe blueglobe, und
Automobilkabel H+S Radox Elastomer S empfohlen.
Anweisungen zur Montage der Kabelverschraubungen sind außerdem im Kabelverschraubungskatalog
von Pflitsch auf
https://www.pflitsch.de
Der korrekte Kabelverschraubungstyp für die Querschnittskabel ist Pflitsch blueglobe TRI bg 225ms tri.
Schritte für die Montage von Kabelschuhen und Kabelverschraubungen

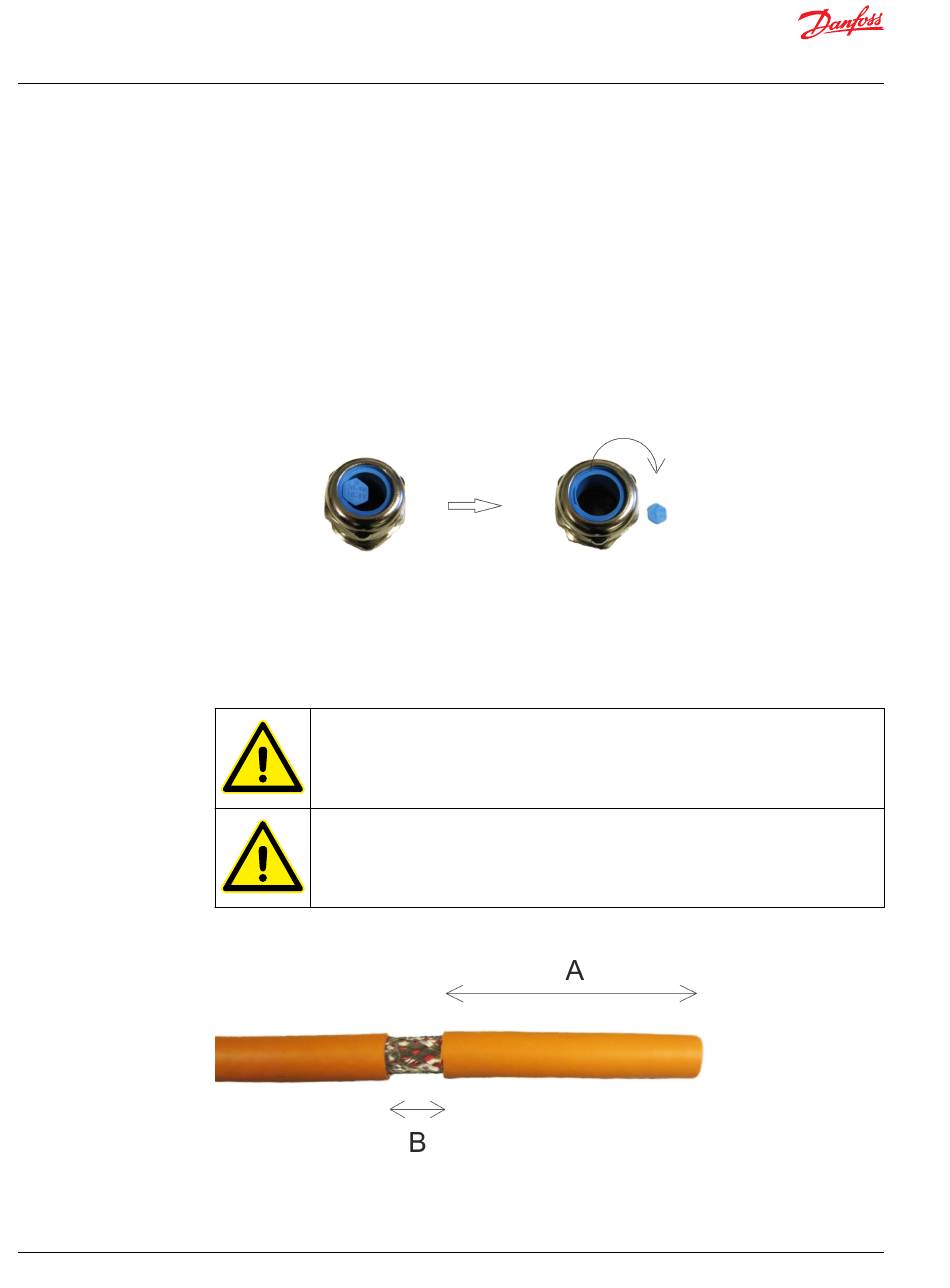

1. Entfernen Sie das kleine hexagonale Stück vom blueglobe-Dichteinsatz, wie in der nachfolgenden
Abbildung dargestellt.
blueglobe-Dichtung
2. Schneiden Sie den Kabelschirm in Abstand A vom Ende des Kabels ab, siehe nachfolgende Abbildung.
Ziehen Sie den abgeschnittenen Teil der Schirms (Länge B beträgt 10 bis 15 mm) teilweise vom Kabel ab,
wie in der Abbildung dargestellt. Abstand A hängt von der Länge des verwendeten Kabelschuhs ab. Mit
dem verwendeten Kabelschuh messen und auf die geeignete Länge zuschneiden.
Zwei Schichten Kupferband so am Kabel anbringen, dass der Abstand B abgedeckt ist. 3M
Kupferfolienband 1181 oder Ähnliches verwenden.
Den Kabelmantel noch nicht vollständig entfernen und nicht den Geflechtschirm des Kabels
einschneiden.
Kabelschirm auf Länge zuschneiden
3. Schieben Sie das Kabel mit leicht drehenden Bewegungen in die Kabelverschraubung. Dadurch kann
das Kabel leichter in die Feder innerhalb der Kabelverschraubung gelangen. Schieben Sie die
Kabelverschraubung gegen den Schirm des Kabels, wie in der nachfolgenden Abbildung dargestellt.
zu finden.
-
™
BC265735231757de-000201
