übergehen. Wenn dies der Fall ist, kann die Verdrahtung geändert werden, indem VIN_P und VIN_N
gleichzeitig oder vor den STOP-Signalen an die Stromversorgung angeschlossen werden. Der Not-Aus-
Alarmzustand kann auch nach jeder Inbetriebnahme des elektrischen Geräts beseitigt werden.

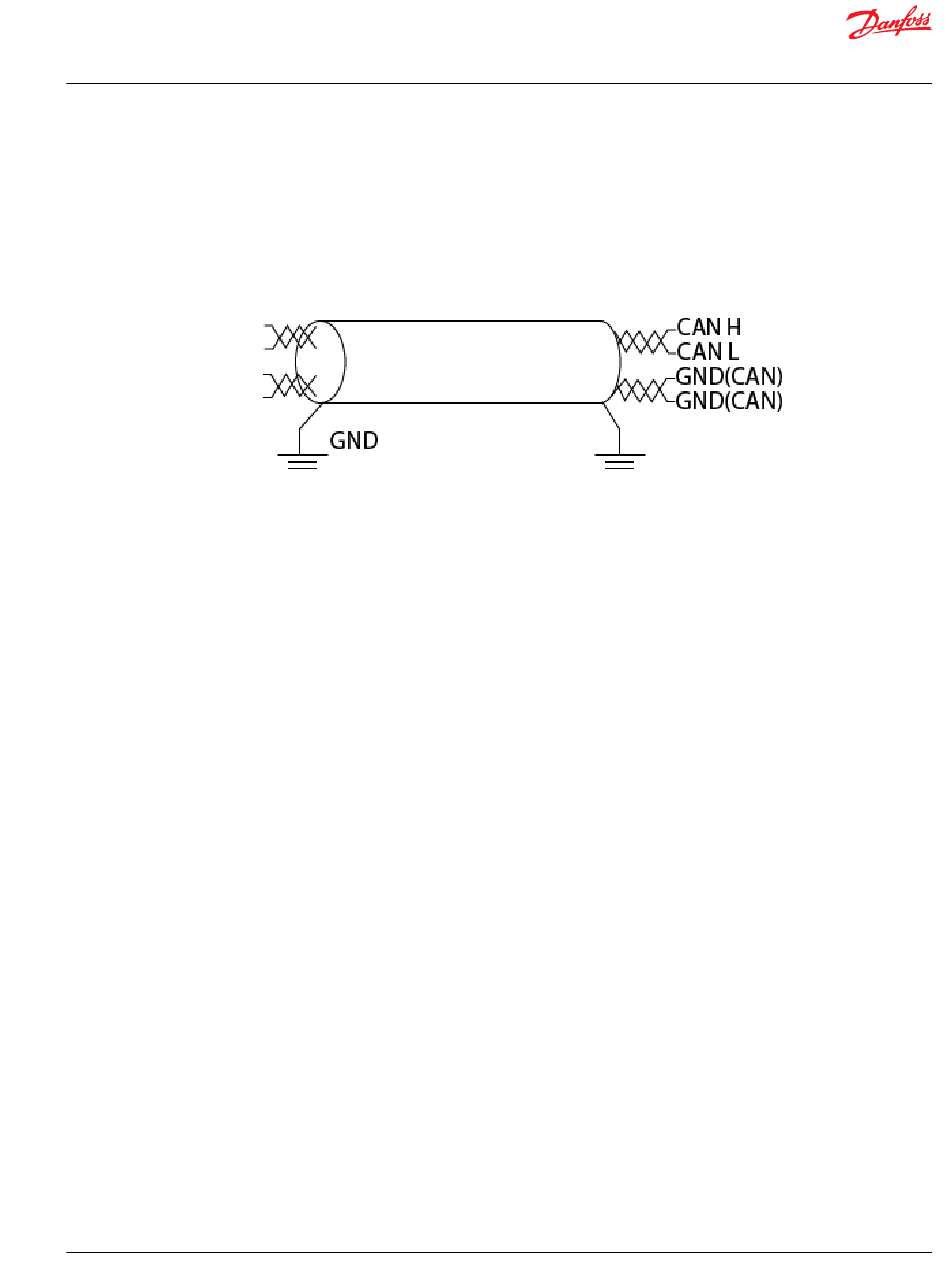

Das CAN-Netz ist mittels eines verdrillten Adernpaars aus abgeschirmtem Kabel aufzubauen, um EMI für
die CAN-Signale zu minimieren. Es wird empfohlen, nicht die Abschirmung des CAN-Kabels als CAN-
Erdung zu verwenden, sondern ein separates Erdungskabel.
CAN-Erdung
Wenn die Temperatureingänge PT100/1000 verwendet werden, Signalerdung als Erdverbindung für den
Sensor verwenden.
Motorüberlastschutz
Das elektrische Gerät verfügt über drei externe Temperaturfühlereingänge PT100/1000, die zum Schutz
des Motors vor Überhitzung eingesetzt werden können. Diese Eingänge lassen sich so konfigurieren, dass
sie den Motorstrom zwischen zwei Temperaturangaben linear reduzieren. Eine Leistungsreduzierung
könnte zum Beispiel beginnen, wenn die Motortemperatur 130 °C beträgt, und der Motorstrom könnte
linear reduziert werden, während der Motor sich aufheizt, wobei die maximale Leistungsreduzierung bei
150 °C stattfinden könnte. Außerdem gibt es drei konfigurierbare Temperaturniveaus, die zu
verschiedenen Aktionen führen können. Das erste Temperaturniveau löst einen Hinweis aus, das zweite
eine Warnung und das dritte einen Fehler. Der Hinweis wird nur im Fehlerspeicher des Geräts angezeigt.
Die Warnung wird als CAN-Meldung sowie im Fehlerspeicher angezeigt. Der Fehler führt dazu, dass das
Gerät seinen Betrieb einstellt, und wird auch als CAN-Meldung und im Fehlerspeicher angezeigt.
Zusätzlich zur Temperaturüberwachung, die eingesetzt werden kann, verfügt das Gerät über einen
Überstrom- und Kurzschlussschutz, der das Gerät anhält, wenn ein Kurzschluss oder Überstrom
festgestellt wird.
Signale für Überwachung, Diagnosen und Konfiguration
Das elektrische Gerät kann mit dem Wartungsstecker an den USB-Anschluss des PCs angeschlossen
werden (USB zu RS485). Der Wartungsstecker ermöglicht die Überwachung, Diagnose und Konfiguration
des elektrischen Geräts. Mithilfe der Anwendung PowerUSER ermöglicht er diese Funktionen per
Fernzugriff, z. B. bei einer Problemlösung.
Das Power Series Service Cable (PSSC) stellt eine zuverlässige Verbindung zwischen PC und elektrischem
Gerät sicher. Das PSSC ist ein isoliertes und abgeschirmtes RS485-Kabel, das für raue Umgebungen
konzipiert wurde. Das Kabel ist in einer Länge von 3 Metern (PSSC-3M) und 10 Metern (PSSC-10M)
verfügbar. Das gleiche Kabel kann mit allen Produkten von Danfoss verwendet werden, die über einen
Servicestecker verfügen.
Das Servicekabel muss separat bestellt werden, Bestellinformationen sind dem Kapitel
Seite 72 zu entnehmen.
Die Anwendung PowerUSER kann auf
http://www.danfoss.com/
kostenlos heruntergeladen werden.
Ersatzteile
auf
