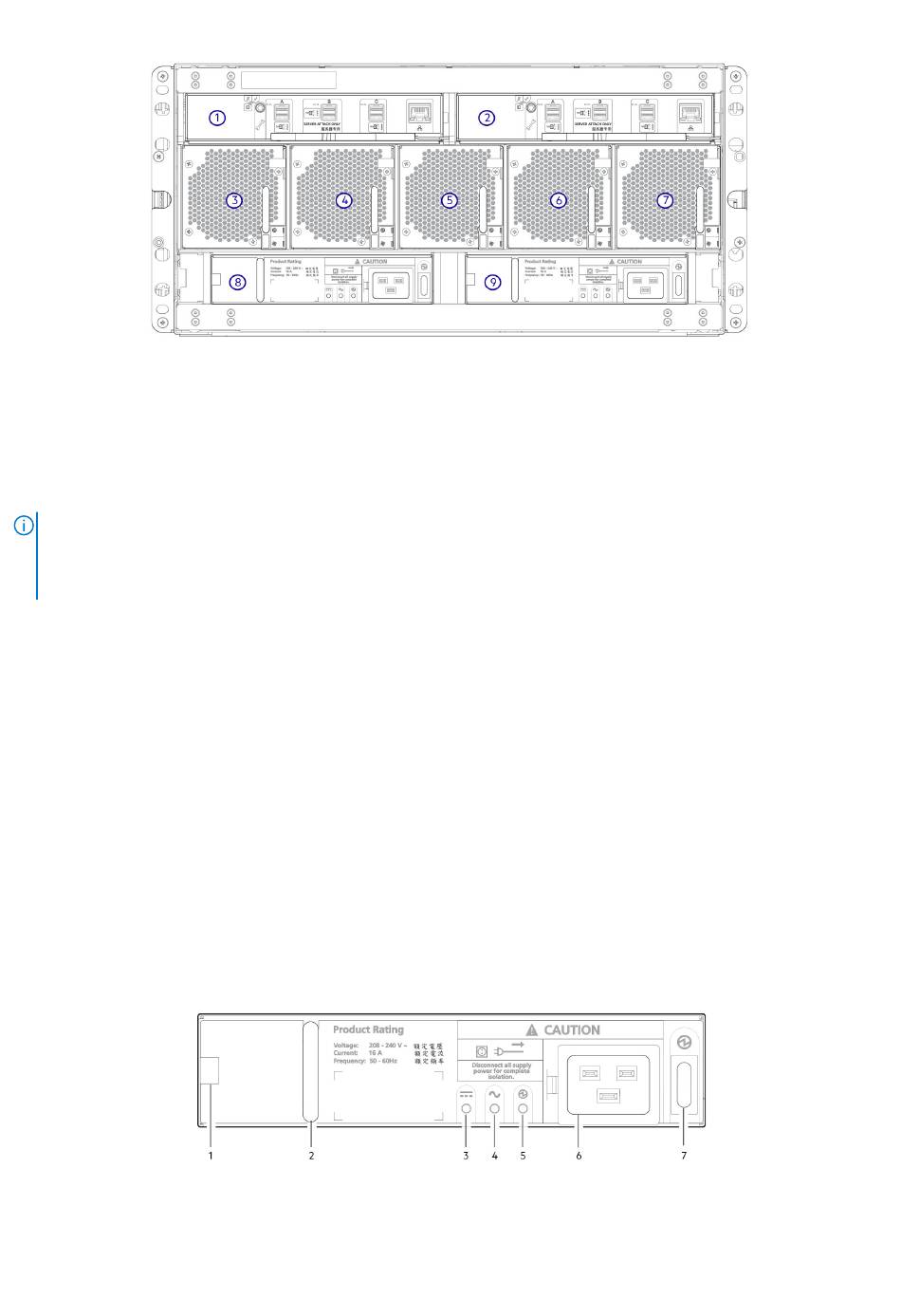

Abbildung 24. 5U84-Erweiterungsgehäuse – Komponenten auf der Rückseite
1. IOM-Steckplatz A
3. FCM-Steckplatz 0
5. FCM-Steckplatz 2
7. FCM-Steckplatz 4
9. PSU-Steckplatz 1
ANMERKUNG: 5HE84-Controller-Gehäuse unterstützen ausschließlich Konfigurationen mit zwei Controller-Modulen. Wenn ein
Partner-Controller-Modul ausfällt, kommt es zu einem Controller-Failover und das System arbeitet mit einem einzigen Controller-
Modul, bis die Redundanz wiederhergestellt ist. Beide Controller-Modul-Steckplätze müssen bestückt sein, um während des Betriebs
einen ausreichenden Luftstrom durch den Controller zu gewährleisten.
5U84 – Komponenten auf der Rückseite
In diesem Abschnitt werden die Controller-Module, das Erweiterungsmodul, das Stromversorgungsmodul und das Lüfter-Kühlungsmodul
auf der Rückseite beschrieben.
Controller-Module
Das 5U84-Controller-Gehäuse verwendet die gleichen Controller-Module, die von 2U12-und 2U24-Gehäusen verwendet werden.
Erweiterungsmodul
Das 5U84-Erweiterungsgehäuse verwendet die gleichen IOMs, die von 2U12-und 2U24-Gehäusen verwendet werden.
Stromversorgungsmodul
Diese Abbildung zeigt die Stromversorgungseinheit, die in 5U-Controller-Gehäusen und optionalen 5U84-Erweiterungsgehäusen
verwendet wird.
Abbildung 25. Netzteil (PSU)
1. Entriegelungsriegel des Moduls
18 Speichersystemhardware
2. IOM-Steckplatz B
4. FCM-Steckplatz 1
6. FCM-Steckplatz 3
8. PSU-Steckplatz 0
2. Griff
