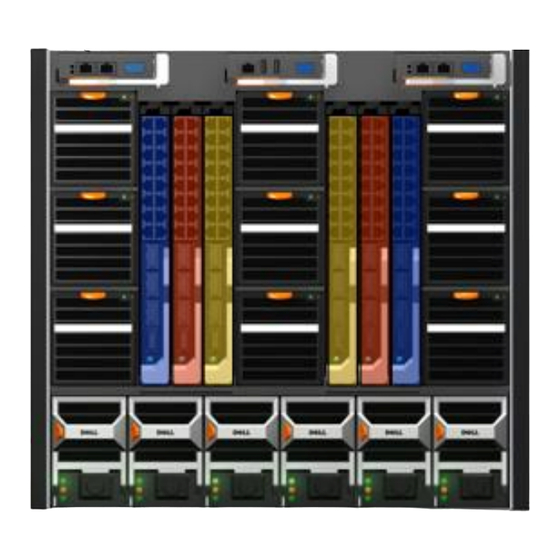

Dell PowerEdge M1000e:
Anleitung für das Stacking von PowerConnect M6220 Switches
Von Bo Griffin, Richard Horton und Jason Pearce
Glossar ...............................................................................................................................................................1
Was ist Stacking? ...............................................................................................................................................2
Warum Stacking?..............................................................................................................................
Übersicht über die IOM-Fabric des modularen PowerEdge M1000e Gehäuses.................................................3
Stack-Erstkonfiguration .......................................................................................................................................7
Allgemeine Verwendungsbeispiele .....................................................................................................................9
Stapeln modularer Switches für höheren Server-Datendurchsatz .............................................................................................. 9
Stapeln modularer Switches für erhöhte Verfügbarkeit der Server............................................................................................. 10
Stapeln modularer Switches für Servervirtualisierung ................................................................................................................ 12
Zusammenfassung ............................................................................................................................................13
Der Dell PowerConnect M6220 Switch ist eine Schlüsselkomponente der FlexIO Architektur
des modularen M1000e Servergehäuses. FlexIO bietet eine hohe E/A-Flexibilität und E/A-
Bandbreite, viele Funktionen sowie Investitionsschutz und ist damit einzigartig auf dem
Markt für Blade-Server. Mit seinem modularen Design hat der M6220 für einen Durchbruch
gesorgt: Der leistungsstarke, stapelbare Ethernet-Switch verfügt über 24 Ports und
modulare Schächte, die mit 10GbE- oder Stacking-Modulen bestückt werden können und
den Kunden so die nötige Flexibilität bieten, um eine auf ihre Umgebung genau
zugeschnittene Lösung zu erstellen. Eine der leistungsstärksten Funktionen des M6220 ist
die Möglichkeit, mehrere Switches zu einem einzigen logischen Switch zusammenzufügen,
der als einzelner Switch verwaltet und konfiguriert werden kann. Diese als Stacking
("Stapeln") bezeichnete Möglichkeit ist besonders wertvoll in Verbindung mit der Fähigkeit,
über 10-Gigabit-Ethernet-Verbindungen mit hoher Bandbreite Uplinks zum Ethernet-Kern
herzustellen. Dieses White Paper beschreibt die Grundlagen des Stacking, die Hardware
und die Architektur. Es gibt Tipps zur Konfiguration und zeigt einige Verwendungsbeispiele.
Glossar
CMC -
"Chassis Management Controller", die Managementschnittstelle für das
modulare M1000e Servergehäuse
GbE -
"Gigabit Ethernet"
10GbE -
"10 Gigabit Ethernet"
IOM -
"I/O Module" (E/A-Modul), ein Modul, das auf der Rückseite des
PowerEdge M1000e Gehäuses eingebaut wird, z. B. ein Ethernet-Pass-
Through, ein Ethernet- oder Fibre Channel-Switch oder ein anderes
Gerät für die Kommunikationsstruktur
LACP -
"Link Aggregation Control Protocol", Protokoll zur Erstellung einer
einzelnen logischen Netzwerkverbindung durch die Kombination
mehrerer physischer Verbindungen
LAG -
"Link Aggregate Group", eine Gruppe von Switch-Ports, die in dieselbe
Channel-Gruppe eingefügt werden, häufig mit dem 802.3ad-Protokoll
verwendet
LOM -
"LAN-on-Motherboard", eine Netzwerkkarte, die in die Hauptplatine des
Servers integriert ist; eine LOM kann zwar über das BIOS-Setup
deaktiviert werden, es ist aber nicht möglich, eine LOM physisch aus
dem System zu entfernen.
© Dell, Inc.
.................2
.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell PowerEdge M1000e
Inhaltszusammenfassung für Dell PowerEdge M1000e
-
Seite 1: Inhaltsverzeichnis
Stapeln modularer Switches für Servervirtualisierung ........................ 12 Zusammenfassung ............................13 Der Dell PowerConnect M6220 Switch ist eine Schlüsselkomponente der FlexIO Architektur des modularen M1000e Servergehäuses. FlexIO bietet eine hohe E/A-Flexibilität und E/A- Bandbreite, viele Funktionen sowie Investitionsschutz und ist damit einzigartig auf dem Markt für Blade-Server. -
Seite 2: Was Ist Stacking
Verbesserte Verwaltungsfunktionen: Alle Switches im Stack werden als einzelner Switch verwaltet – die gesamte Konfiguration und Verwaltung erfolgt von einem einzelnen Switch im Stack. • Spanning Tree-Effizienz: Der Stack wird vom Spanning Tree Protocol als einzelner Switch gesehen. © Dell, Inc. -
Seite 3: Übersicht Über Die Iom-Fabric Des Modularen Poweredge M1000E Gehäuses
Beschreibungen dieses Vorgangs und der Benutzeroptionen. (Anmerkung: Der Zugriff auf die Managementschnittstelle ist nicht möglich, während neue Firmware im Stack verteilt wird.) Übersicht über die IOM-Fabric des modularen PowerEdge M1000e Gehäuses Das modulare PowerEdge M1000e Gehäuse enthält sechs E/A-Modul(IOM-) Schnittstellensteckplätze, die – wie unten in Abbildung 1 dargestellt – in drei Fabrics unterteilt sind. - Seite 4 Die folgende Abbildung 3 zeigt, wie Blade-Server-Ports über die Gehäuse-Midplane mit den E/A-Modulen Gehäuserückseite verbunden werden Nummerierungsschema für die Gehäuse-E/A-Steckplätze angewendet wird (d. h. A1-B1- C1-C2-B2-A2). Jeder Port auf einem Blade-Server ist über die Gehäuse-Midplane fest mit dem entsprechenden Server-Port auf dem jeweiligen E/A-Modul verbunden. © Dell, Inc.
- Seite 5 Adapter auf einem der 16 modularen Server im Gehäuse herstellen. Die internen Switch-Ports stellen jeweils eine Verbindung zu der entsprechenden Servernummer im Gehäuse her. Das heißt, Port 1 auf einem modularen Switch stellt eine Verbindung zu Server 1 im Gehäuse her, Port 2 zu Server 2 usw. © Dell, Inc.
- Seite 6 M6220 IOMs über die CMC-Webschnittstelle angezeigt werden. Die folgende Abbildung 6 zeigt einen typischen IOM-Statusbildschirm, der mit einem Webbrowser angezeigt wird. Neben der Angabe des allgemeinen E/A-Modulstatus werden die Steckplatznummern zusammen mit dem Fabric-Buchstaben angezeigt. Abbildung 6: E/A-Modul-Statusbildschirm in der CMC-Webschnittstelle © Dell, Inc.
-
Seite 7: Stack-Erstkonfiguration
Stack-Masters durch Ausgabe einer Meldung angegeben, die der folgenden ähnelt: (Unit 1 - CLI unavailable - please connect to master on Unit 2)> (Einheit 1 – CLI nicht verfügbar – stellen Sie eine Verbindung zum Master auf Einheit 2 her) © Dell, Inc. - Seite 8 Sie die folgenden Befehle in der Switch-CLI aus: console> enable console# configure console(config)# stack console(config-stack)# standby 3 Mit diesen Befehlen wird der Stack neu konfiguriert und Switch 3 wird der neue Standby- Switch im Stack. Switch 3 wird dann mit der aktuellen Stack-Konfiguration synchronisiert. © Dell, Inc.
-
Seite 9: Allgemeine Verwendungsbeispiele
Datendurchsatz, realisiert werden. Die Uplink- Verbindung von einem Switch im Stack leitet Netzwerkdatenverkehr von allen anderen Switches im Stack weiter. Mit dieser Konfiguration müssen außerdem weniger Uplinks mit dem Stack verbunden werden. Abbildung 7: Stacking für höheren Datendurchsatz © Dell, Inc. -
Seite 10: Stapeln Modularer Switches Für Erhöhte Verfügbarkeit Der Server
Switch-Stack sollte über seine eigenen Uplinks zu denselben Bereitstellungs-Switches wie der andere Switch-Stack verfügen. Jeder Server sollte Team zusammengefasstes Ethernet-Port-Paar besitzen, das für Switch- Fehlertoleranz konfiguriert ist und bei dem ein Abbildung 8: Stacking für hohe Verfügbarkeit © Dell, Inc. - Seite 11 Server. Wenn ein Adapter ausfällt, kann der andere Adapter in seinem über Switch- Fehlertoleranz verfügenden Team die Konnektivität aufrechterhalten. Fällt ein Switch aus, funktioniert nicht nur der Rest des Stacks weiterhin, sondern die an den ausgefallen Switch angeschlossenen Server bleiben über den anderen Switch-Stack verbunden. © Dell, Inc.
-
Seite 12: Stapeln Modularer Switches Für Servervirtualisierung
Konfiguration reicht ein 10GbE-Uplink- Paar aus. An jeden Switch in einem Stack wird ein Uplink angeschlossen. Dadurch wird bei einem Switch-Ausfall eine optimale Abbildung 9: Stacking für Virtualisierung kontinuierliche Leistung ermöglicht. Es sind vier 10GbE-Uplinks verfügbar, die Platz für einen © Dell, Inc. -
Seite 13: Zusammenfassung
Beispiele beschränkt. Damit Sie klar erkennen können, welche Vorteile Ihnen das Stacking von Dell PowerConnect M6220 Switches in puncto vollständiger Redundanz, Datendurchsatz und Gesamtbetriebskosten bietet, besprechen Sie die Konfiguration und Anwendung mit Ihrem qualifizierten Dell Vertriebsteam, Dell Produkttechnikern und anderen Dell Beratern. © Dell, Inc.
