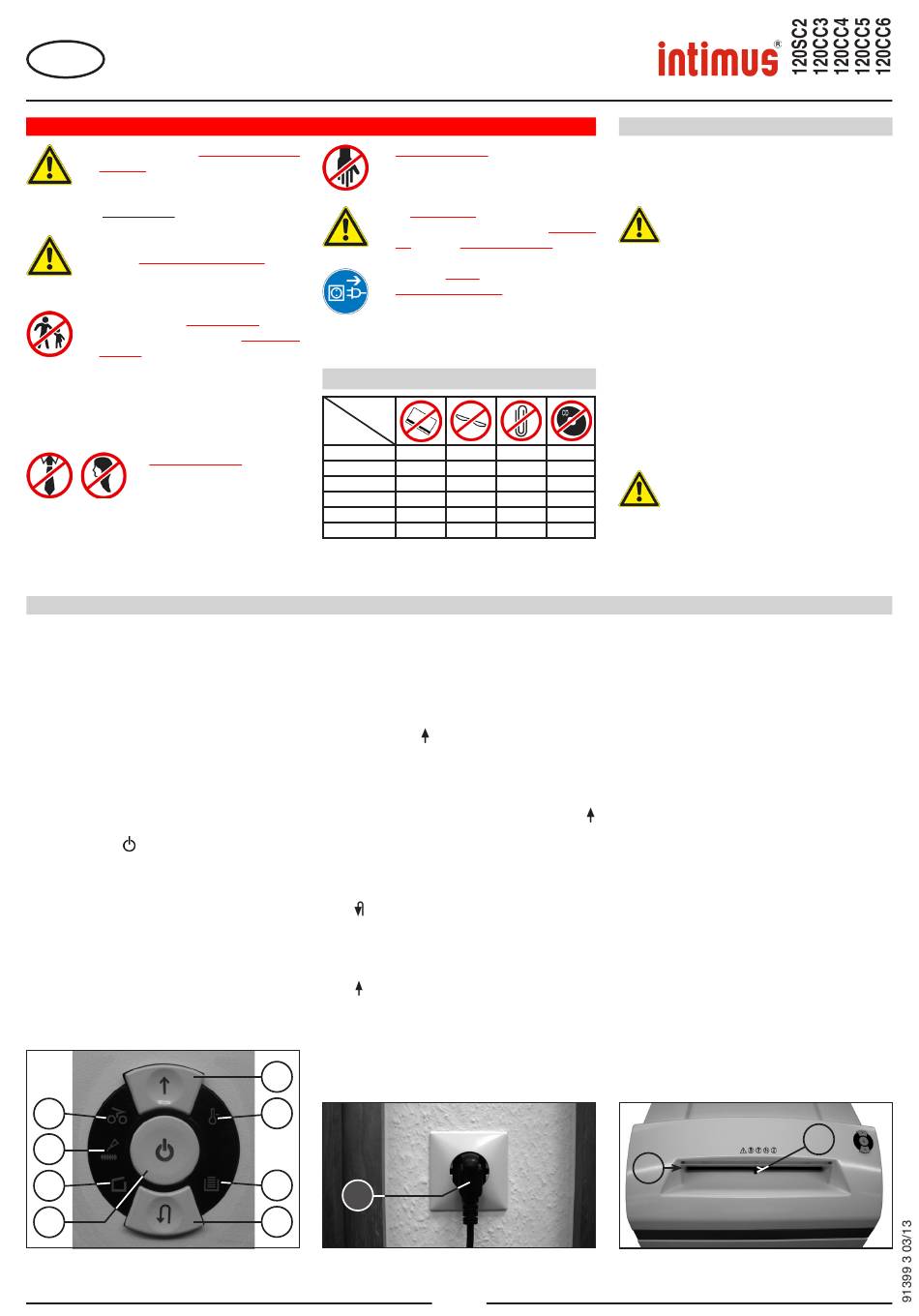

D
Originalbetriebsanleitung

WICHTIGE SICHERHEITSHINWEISE

<< Die Maschine darf nicht von mehreren
Personen gleichzeitig bedient werden!
Die Auslegung der Sicherheitselemente
beruht auf einer gefahrlosen Bedienung im
"Einmannbetrieb".
<< Während des Zerkleinerungsvorganges
dürfen keine anderen Arbeiten (z. B.
Reinigung etc.) an der Maschine getätigt
werden!
<< Die Maschine ist kein Spielzeug und für
Einsatz und Benutzung durch Kinder nicht
geeignet!
Die sicherheitstechnische Gesamtkonzeption
(Abmessungen, Zuführöffnungen, Sicher-
heitsabschaltungen etc.) dieser Maschine
beinhaltet keinerlei Garantien einer gefahr-
losen Handhabung durch Kinder.
<< Verletzungsgefahr!
von Bekleidung, Krawatten,
Schmuck, langes Haar, oder
andere lose Gegenstände von
der Einlaßöffnung fernhalten!

BEDIENUNGSELEMENTE:

1 = Netzstecker (Abb. 2)
Mit Anschluss der Maschine durch den
Netzstecker am Stromnetz befindet sich
die Maschine zunächst im ausgeschalteten
Zustand.
2 = Funktionstaster (Abb. 1)
„Betriebsbereit" / „Aus" / „Stopp"
Dieser Taster beinhaltet drei Funktionen:
a) „Betriebsbereit"
Bei kurzem Tippen dieses Tasters wird
die Maschine auf „Betriebsbereit" ge-
schaltet.
Gleichzeitig leuchtet die integrierte LED-
Anzeige auf.
b) „Aus"
Wird dieser Taster im Zustand „Betriebs-
bereit" ca. 3 Sek. lang gedrückt gehalten,
wird die Maschine ausgeschaltet.
Hinweis: Bei Nichtbenutzung der Maschi-
ne über einen Zeitraum von ca. 5 Min.
schaltet die Maschine automatisch aus.
c) „Stopp"
Bei kurzem Tippen dieses Tasters bei
laufendem Schneidwerk wird dieses
abgeschaltet und steht.
6
7
8
2
Abb. 1
<< Verletzungsgefahr!
in die Einlaßöffnung fassen!
<< Im Gefahrenfalle die Maschine am Haupt-
schalter oder Not-Aus-Schalter ausschal-
ten oder den Netzstecker ziehen!
<< Vor dem Öffnen der Maschine ist der
Netzstecker zu ziehen!
Reparaturen dürfen nur von einem Fach-
mann durchgeführt werden!
Sondermaterialien
Symbol
Modell
120SC2 - 3,8
Lose Teile
120SC2 - 5,8
120CC3
120CC4
120CC5 X
120CC6 X
X = zur Zerkleinerung nicht geeignet
BEDIENUNG
3 = Vorwärtstaster (Abb. 1)
Dieser Taster beinhaltet zwei Funktionen:
a) Bei kurzem Tippen dieses Tasters läuft
das Schneidwerk für ein paar Sekunden
vorwärts, z.B. um im Schneidwerk ver-
bliebenes Schnittgut herauszuführen.
Gleichzeitig leuchtet die integrierte LED-
Anzeige
b) Wird dieser Taster ca. zwei Sek. lang
gedrückt gehalten, läuft das Schneidwerk
im Dauerbetrieb vorwärts und die Maschi-
ne kann beschickt werden. Gleichzeitig
leuchtet die integrierte LED-Anzeige
auf.
4 = Rückwärtstaster (Abb. 1)
Bei Betätigung dieses Tasters läuft das
Schneidwerk kurzzeitig rückwärts. Gleich-
zeitig leuchtet die integrierte LED-Anzeige
auf.
5 = Lichtschranke (Vorwärtslauf) (Abb. 3)
Startet den Zerkleinerungsvorgang sobald
Material in den Zuführschacht eingeführt
wird. Gleichzeitig leuchtet die LED-Anzeige
des Vorwärtstasters auf.
3
9
10
1
4
Nicht mit den Fingern
X
X
X
X
X X
X X X
auf.
Abb. 2
2
INBETRIEBNAHME
EINSATZBEREICH:
Der Datenshredder intimus 120SC2/CC3/CC4/CC5/
CC6 ist eine Maschine zum Zerkleinern allgemeinen
Schriftgutes.
Die Maschine darf grundsätzlich nur zur
Zerkleinerung von Papier verwendet wer-
den (Abweichungen siehe Tabelle unter
„Sondermaterialien")!
Die Zerkleinerung andersartiger Datenträger
kann Verletzungen an der Person (z.B. durch
Splitterung fester Materialien etc.), sowie
Schäden an der Maschine (z.B. Zerstörung
des Schneidwerkes etc.) zur Folge haben.
AUFSTELLUNG:
- Gerät auspacken und aufstellen.
- Plastiksack im Sackrahmen einhängen.
- Gerät mit Netzstecker (1) (Abb. 2) am Stromnetz
anschließen (Angaben über die erforderliche Vor-
sicherung der Netzsteckdose siehe „TECHNISCHE
DATEN").
Der Netzanschluß der Maschine muß frei
zugängig sein und sollte sich in der Nähe
der Maschine befinden!
Die Maschine sollte nur in geschlossenen
und temperierten (10-25°C) Räumen ein-
gesetzt werden!
6 = Kontroll-Anzeige (Abb. 1)
„Materialstau im Gerät" / „Lichtschranke
belegt bei Türöffnung oder beim Einschal-
ten"
Vorgehensweisen siehe jeweilige Beschrei-
bung unter der Rubrik „STÖRUNG".
a) „Materialstau im Gerät"
Leuchtet auf, wenn dem Schneidwerk
zuviel Material zugeführt wurde. Das
Schneidwerk blockiert, läuft anschließend
ein Stückweit rückwärts und steht. Der
Motor wird abgeschaltet.
b) „Lichtschranke belegt
bei Türöffnung"
Leuchtet auf, wenn beim Öffnen der Tür
sich noch Material im Zuführschacht
befindet. Das Schneidwerk kommt zum
Stillstand. Der Motor wird abgeschaltet.
c) „Lichtschranke belegt
beim Einschalten"
Leuchtet auf, wenn beim Einschalten der
Maschine sich Material im Zuführschacht
befindet.
11
Abb. 3
5
