Inbetriebnahme
12

Anzeigeelemente

Anordnung der Elemente s. Abb. 6.
Position Leuchtdiode (LED)
1 Grüne LED dauernd
2 Rote LED dauernd
Rote LED blinkt
3 Gelbe LED
4 Gelbe LED
5 Gelbe LED

Bedienelemente

Anordnung der Elemente s. Abb. 6.
Position Element Bedeutung
6 Buchse Anschlussbuchse für DAT-Modul
7 Taster Taster für Hardware-Verriegelung und Konfigurations-Reset
8 Buchse Anschlussbuchse für PC-Anschlusskabel (Service-Stecker)

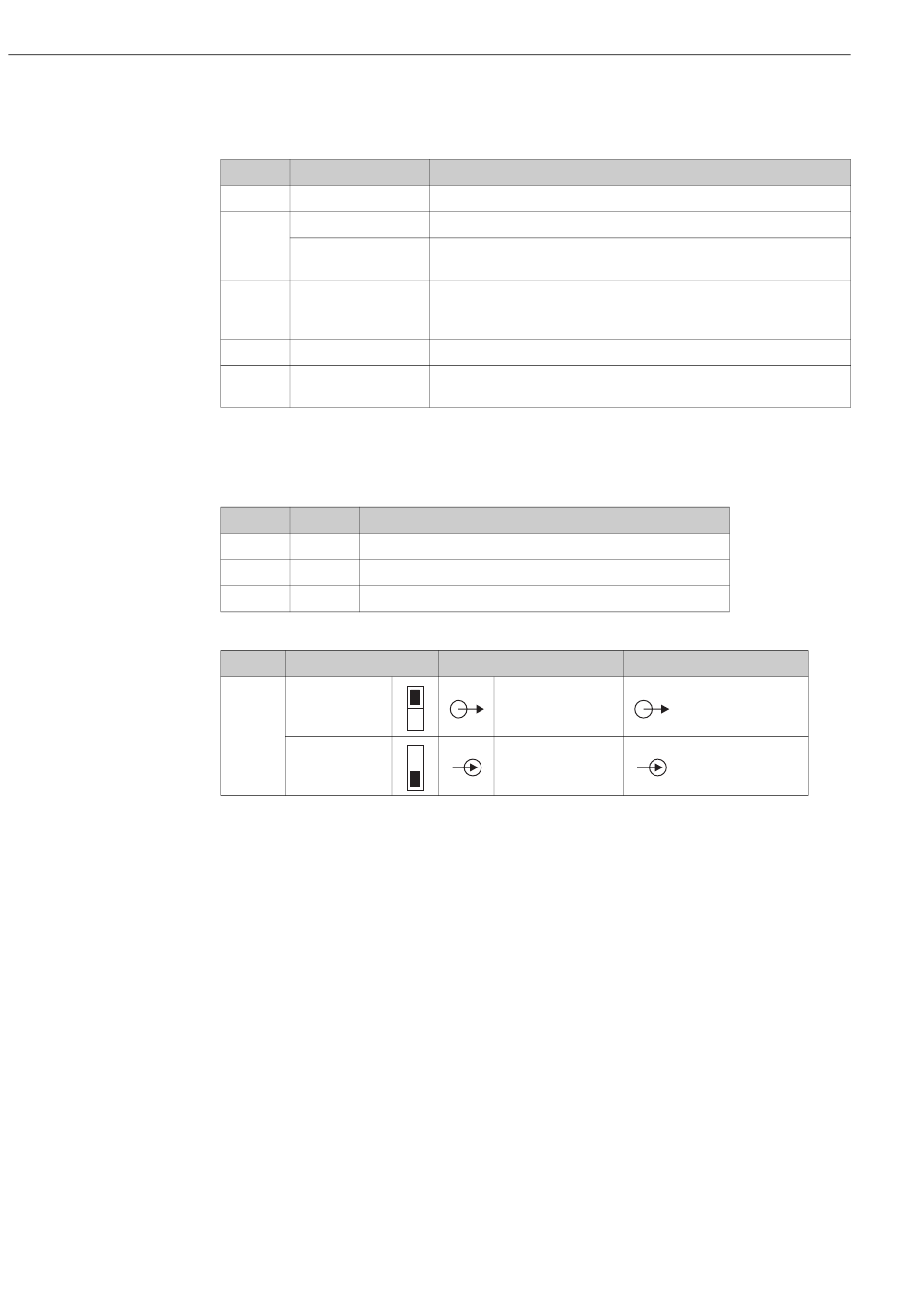

Position Element
9 Schalterstellung
(oben)
Schalterstellung
(unten)
Bedeutung
Anzeige der korrekten Spannungsversorgung
Anzeige einer Störung
Anzeige einer Warnung / Vor-Ort-Kommunikation über PC / Hardware ist ent-
riegelt / Systemstart
Schaltzustand des eingebauten Relais
LED aus = Relais abgefallen
LED ein = Relais angezogen
Anzeige: Verbindung aktiv
Anzeige: Kommunkation / GSM Version: Feldstärkeanzeige wenn keine Verbin-
dung
Stromeingang Kanal 1 (CH1)
aktiv
passiv
Fieldgate FXA320
Stromeingang Kanal 2 (CH2)
aktiv
passiv
