FMS Smith Meter AccuLoad III Bedienungsanleitung Seite 45

Abschnitt IV – Diagramme

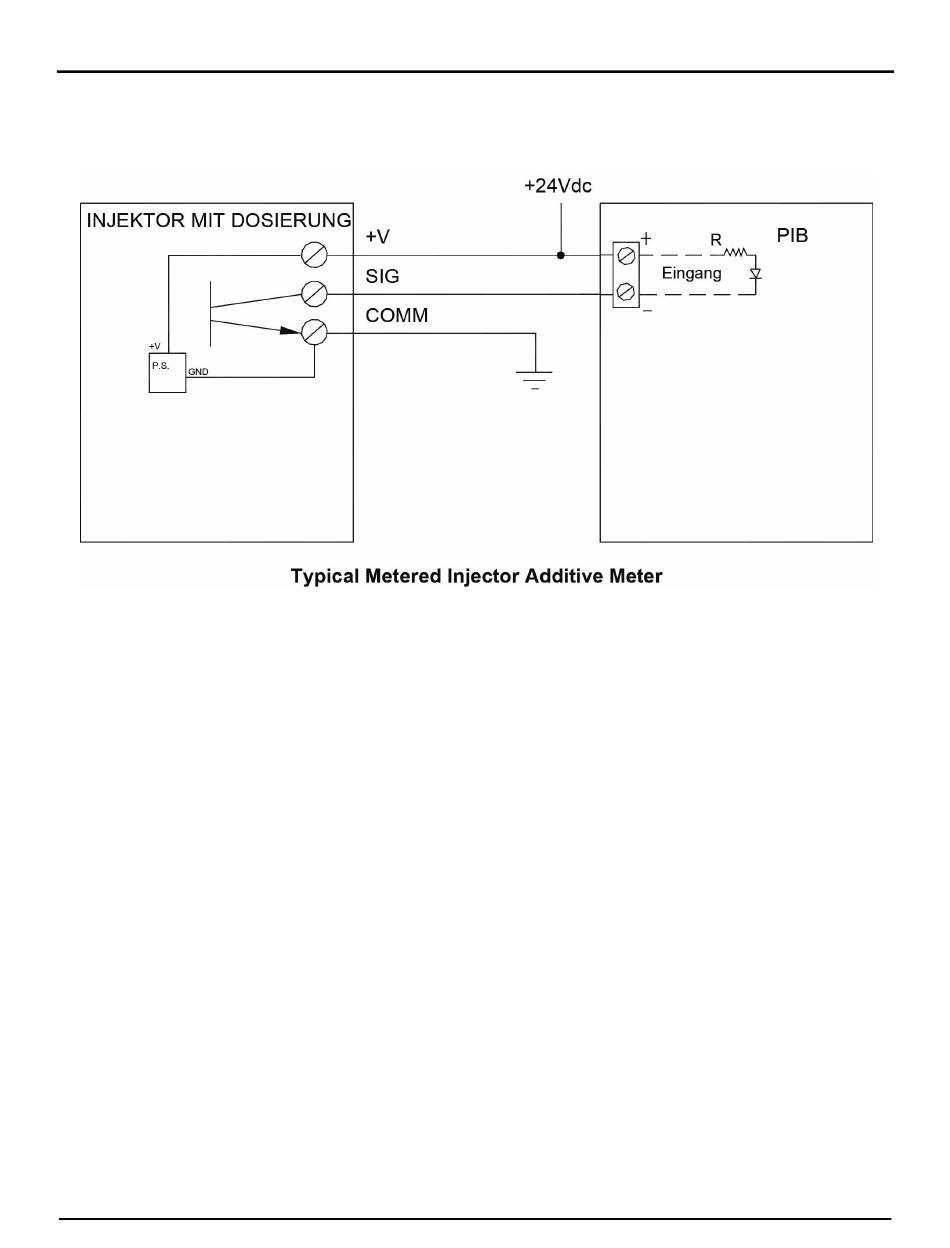

Abbildung 24. Schaltbild Injektor mit Zählimpuls an PIB
Achtung:Die Abschirmungen sind zur Klarheit nicht dargestellt. Schließen Sie die Abschirmungen an die Klemmen 3, 13, 14 oder 15 der
Klemmleiste 4 an.
