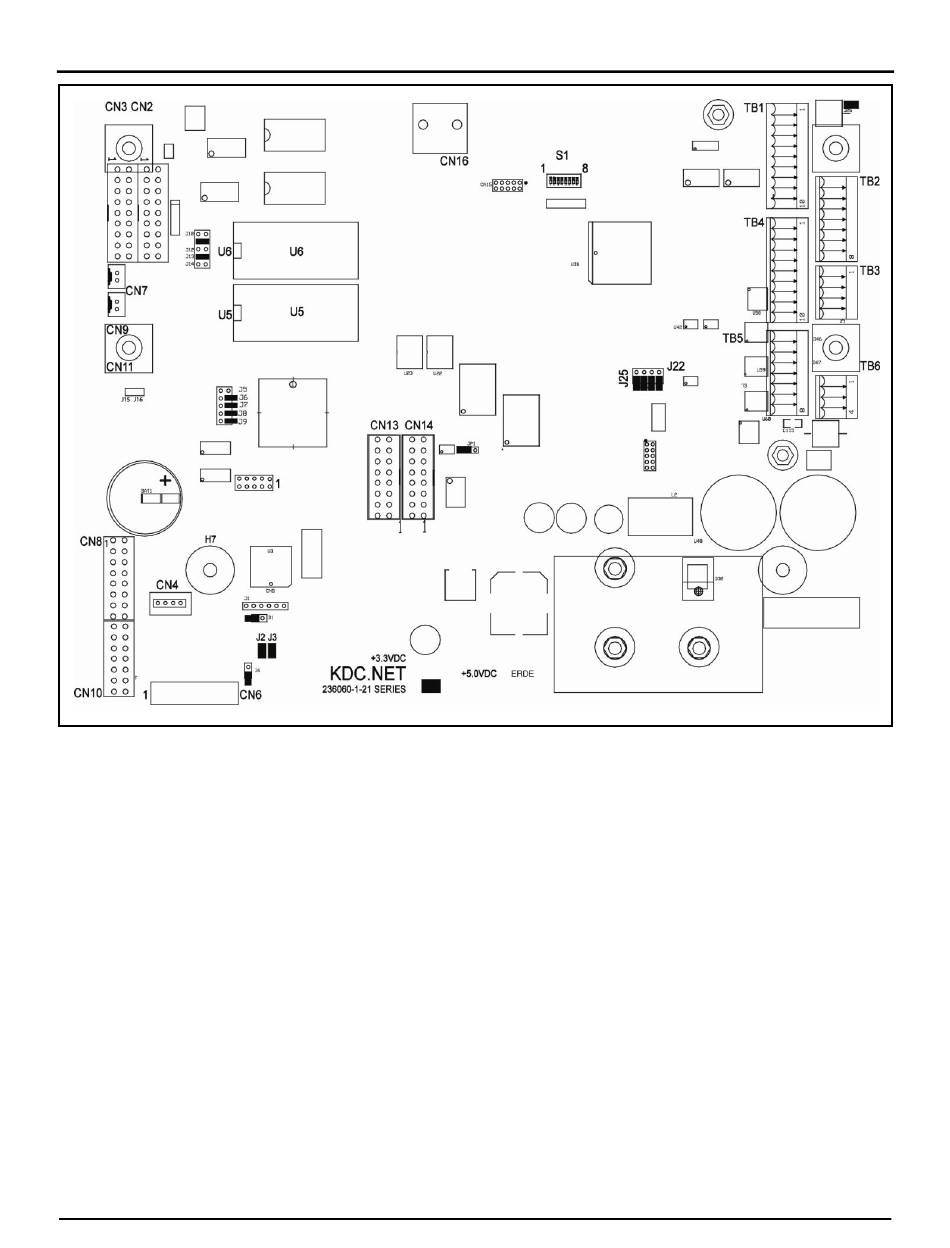

Abbildung 5. KDC Layout
Im Diagramm oben sind die einstellbaren Jumper-Positionen dick eingekreist. Alle Jumper bis auf J22 sind auf
Werkseinstellung gesetzt und sollten nicht verändert werden. Die zugehörigen Einstellungen sind unten
angegeben. Falls eine davon versehentlich geändert wird, kann die Origi-leinstellung wieder hergestellt werden.
Der Jumper J22 dient dazu, die Zugangscodes und Zugriffsebenen für den Sicherheitseingang (151-157) auf Null
zurückzustellen. Zum Konfigurieren einer Jumper-Position wird eine Steckbrücke auf die Kontaktstifte gesteckt.
Wenn an einer Jumper-Position nur ein oder gar kein Kontaktstift angeschlossen ist, ist die Einstellung AUS.
Wenn beide Kontaktstifte an einer Jumper-Position angeschlossen sind, ist die Einstellung AN.
Hinweis: Wenn der Programm-Modus -ch einer PROM-Änderung nicht mehr zugänglich ist oder der Zugriffscode vergessen oder verloren
wurde, muss J22 auf AN gestellt und das Gerät eingeschaltet werden. Der Aufruf des Programm-Modus wird dann freigeschaltet. Überprüfen
Sie die Zugangs- und Kennwortkombi-tion und ziehen Sie die Steckbrücke da-ch von J22 wieder ab.
1 – An
4 – Aus
2 – An
5 – Aus****
3 – An
6 – An***
*Durch Entfernen von Jumper 23 wird angegeben, dass sich im System keine BSE-Platine befindet (AlIII-S Hardware)
**Durch Entfernen von Jumper 24 wird angegeben, dass nur ein Display vorhanden ist (ALIII-S Hardware)
***Bei Geräten, die vor Oktober 2001 ausgeliefert wurden: Beim Modell Optrex DMF5003N muss J6 auf Ein gestellt sein.
Bei Geräten, die -ch Oktober 2001 ausgeliefert wurden: Bei Modell MTG-2406 mit Display-Ausstattung muss J6 auf Aus stehen.
****Bei Geräten, die vor August 2005 ausgeliefert wurden: J6 muss auf Aus gestellt sein. Ab August 2005 sowie bei allen Geräten Displays
vom Typ Rev. B muss Jumper J5 auf Ein gestellt sein.
8
Abschnitt IV – Diagramme
7 – Aus
10 – Aus
8 – Aus
11 – An
9 – Aus
12 – Aus
13 – An
16 – Aus
14 – Aus
23 – An*
15 – An
24 – An**
MN06135GE Ausgabe/Rev. 1.2 (1/14)
