(g) Folgende Abschnitte enthalten Diagramme
mit
typischen
AccuLoad III mit Zusatzgeräten. Beachten
Sie vor Anschluss des Zusatzgeräts die
zugehörige Installationsanleitung.
(h) A-loges E/A-Modul ein- und ausbauen:
Achtung: Vor dem Ein- oder Ausbau des a-
logen
E/A
-Moduls
ausgeschalter werden. Andernfalls werden
die Module beschädigt.
Damit die Platine oder das Modul nicht beschädigt
werden, ist beim Ein- bzw. Ausbau der a-logen E/A-
Module vorsichtig vorzugehen. Zum Einbau des
Moduls lassen Sie die Führungsstifte mit dem
Sockel fluchten und schieben das Modul in den
Anschluss. Wenn es fest eingerastet ist, ziehen Sie
die Montageschraube fest. Ziehen Sie die Schraube
nicht zu fest an. Zum Entfernen des Moduls aus der
Platine lösen Sie die Montageschraube und ziehen
das Modul -ch oben heraus.

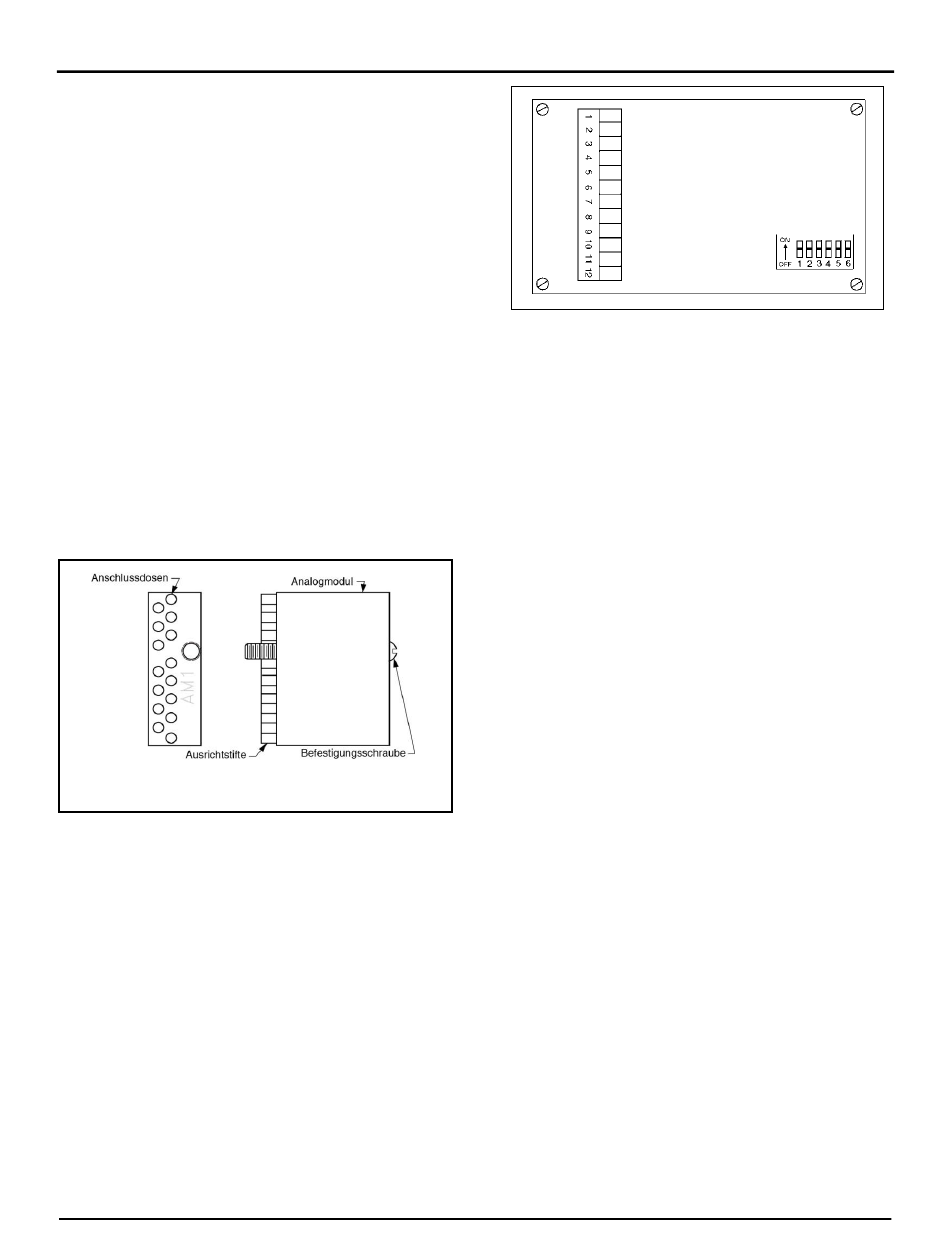

Abbildung 1. A-logmodule
Eingangsfrequenz x2
Wenn
für
die
jeweilige
Impulsfrequenz
erforderlich
Ausgabeleistung des Messgeräts übersteigt, kann
das
AccuLoad
III
die
verdoppeln. Zum Aktivieren dieser Optionen dienen
die Schalter auf den PIB-Platinen. Die PIB-Platinen
befinden sich auf den EAAI- und BSE-Platinen.
MN06135GE Ausgabe/Rev. 1.2 (1/14)
Abschnitt III – Installation
Elektroinstallationen
des
muss
das
Gerät
Anwendung
eine
ist,
die
die
eingehenden
Impulse
Abbildung 2. Stecker und Schalter auf der PIB-
Platine
Die Standardeinstellung ab Werk ist „1-fach". Der
Schalter ist geschlossen (AN). Um die eingehenden
Impulse zu verdoppeln, stellen Sie den Ka-lschalter
für den eingehenden Impuls auf AUS. Die Schalter
befinden sich, wie oben in Abbildung 2 gezeigt, auf
den PBI-Platinen. Die PBI-Platine, die sich auf der
EAAI-Platine befindet, ist für die Impulseingänge 1
bis 6 zuständig. Die PBI-Platine, die sich auf der
BSE-Platine befindet, ist für die Impulseingänge 7
bis 12 vorgesehen.
Hinweis:Die
Schalter
entsprechen
Impulseingangskanälen (d.h, Zählerimpulseingang Nr. 1 gleich
Schalter Nr. 1.) Die jeweiligen Impulseingangskanäle sind in
Tabelle 6 zu finden.
Inbetrieb-hme
Wenn das Gerät fertig verkabelt ist und die
Anschlüsse geprüft wurden, kann es eingeschaltet
werden. Die Anzeigen leuchten auf und eigen an,
dass das AccuLoad III zur Inbetrieb-hme bereit ist.
Weiteres
entnehmen
Bedienungshandbuch. Up. Please reference the
Operator Reference Manual.
den
einzelnen
Sie
dem
5
