Abschnitt IV – Diagramme

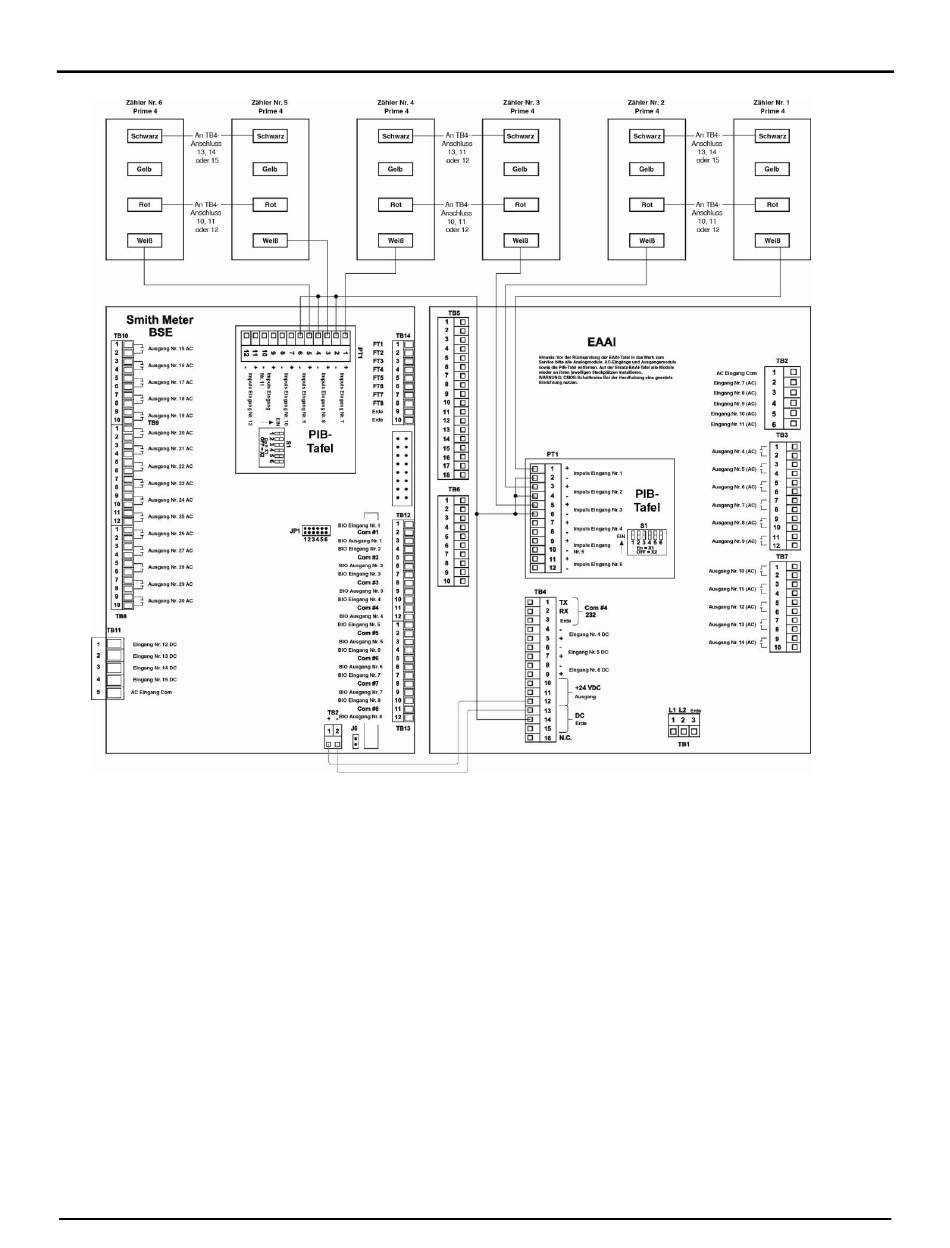

Abbildung 11. Blockdiagramm, Prime 4 Zähler zwei Impulse
Hinweis: Dargestellt sind Zweifachzähler. Jeder Zähler ist für zwei Impulseingänge beschaltet dargestellt. Wenn zwei Impulseingänge nicht
benutzt werden, siehe Abbildung 10.
Hinweis: Als Kabelverbindung zwischen Transmitter und AccuLoad sollte pro Transmitter ein geschirmtes Kabel verwendet werden. Wenn
das ausgewählte Kabel verdrillte Adernpaare führt, darf nicht mehr als ein Signal pro verdrilltem Paar übertragen werden.
Achtung:Die Abschirmungen sind zur Klarheit nicht dargestellt. Schließen Sie die Abschirmungen an die Klemmen 3, 13, 14 oder 15 der
Klemmleiste 4 an.
Prime 4 Kabelfarben:
Schwarz: Gemeinsame Masse
Rot: Eingangsspannung
Weiß: Ausgang Signal A
Gelb: Ausgang Signal B
22
MN06135GE Ausgabe/Rev. 1.2 (1/14)
