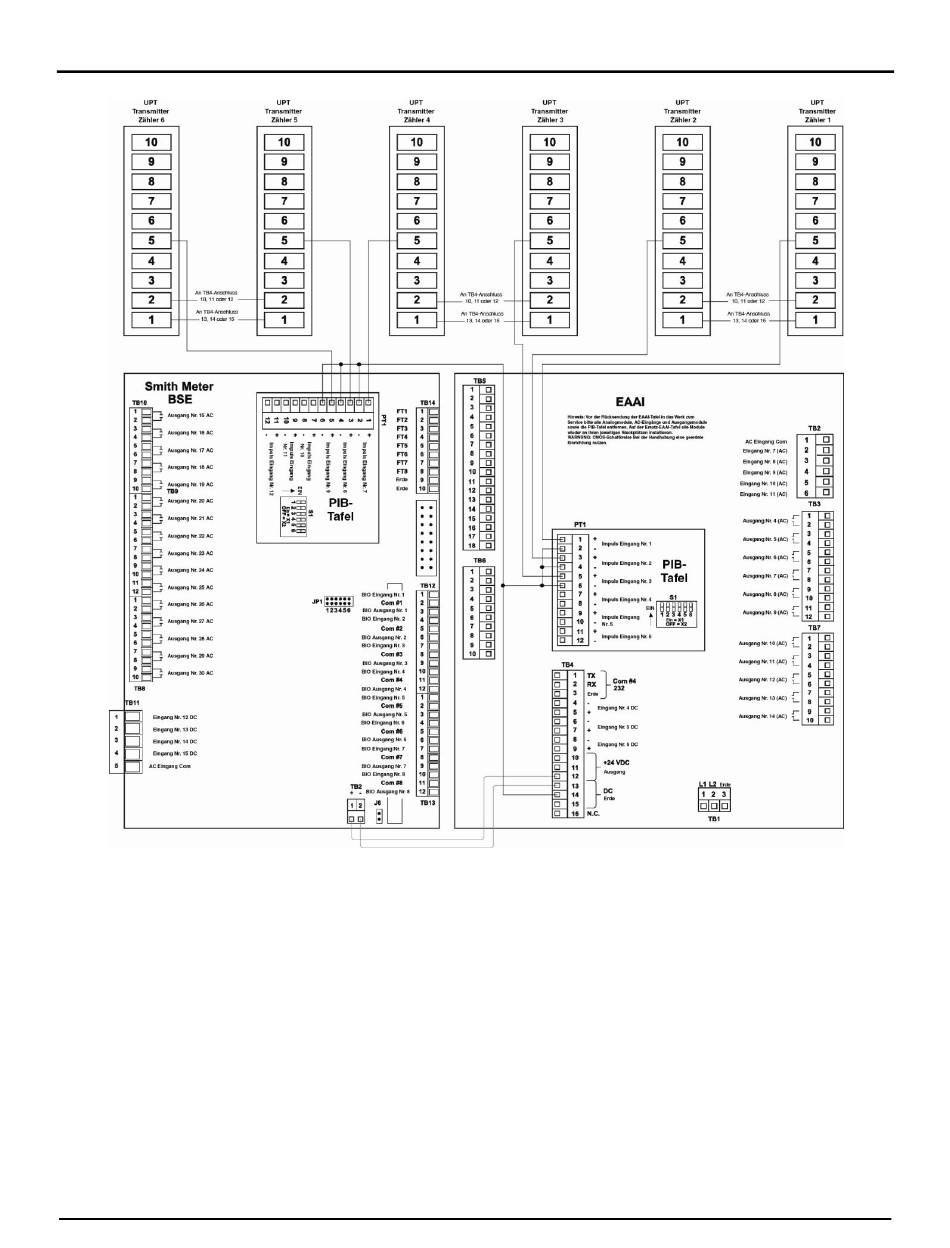

Abbildung 14. Blockdiagramm, UPT Transmitter, ein Impuls
Hinweis: Als Kabelverbindung zwischen Transmitter und AccuLoad sollte pro Transmitter ein geschirmtes Kabel verwendet werden. Wenn
das ausgewählte Kabel
verdrillte Adernpaare führt, darf nicht mehr als ein Signal pro verdrilltem Paar übertragen werden.
Achtung:Die Abschirmungen sind zur Klarheit nicht dargestellt. Schließen Sie die Abschirmungen an die Klemmen 3, 13, 14 oder 15 der
Klemmleiste 4 an.
UPT Klemmenanschlüsse:
1: Elektronik-Masse
2: Eingangsspannung
3: Ausgang Signal B
¯
4:B
Ausgang
5: Ausgang Signal A
¯
6: A
Ausgang
7: Abschirmung
8: Ausgang Prüfimpuls
9: Invertierter Prüfimpuls
10: nicht verwendet
MN06135GE Ausgabe/Rev. 1.2 (1/14)
Abschnitt IV – Diagramme
25
