Abschnitt IV – Diagramme

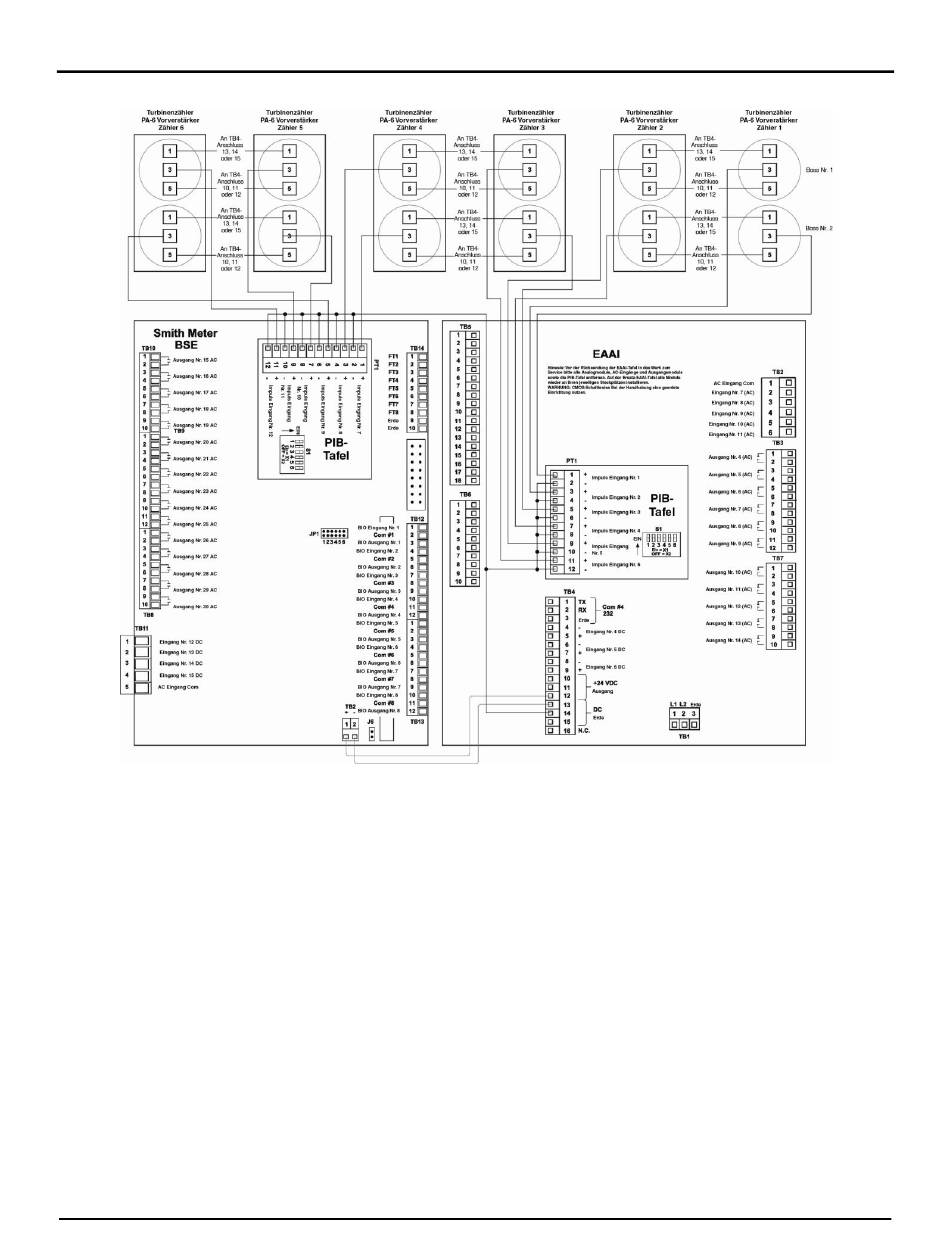

Abbildung 20. Blockdiagramm, Turbinenradzähler mit PA-6 Vorverstärker, zwei Impulse
Hinweis: Als Kabelverbindung zwischen Transmitter und AccuLoad sollte pro Transmitter ein geschirmtes Kabel verwendet werden. Wenn
das ausgewählte Kabel verdrillte Adernpaare führt, darf nicht mehr als ein Signal pro verdrilltem Paar übertragen werden.
Achtung:Die Abschirmungen sind zur Klarheit nicht dargestellt. Schließen Sie die Abschirmungen an die Klemmen 3, 13, 14 oder 15 der
Klemmleiste 4 an.
PA-6-Klemmenanschlüsse (Leitung 2)
1: Gem. Masse
3: Ausgang Signal A
5: Eingangsspannung
PA-6-Klemmenanschlüsse (Leitung 1)
1: Gem. Masse
3: Ausgang Signal B
5: Eingangsspannung
