Abschnitt IV – Diagramme

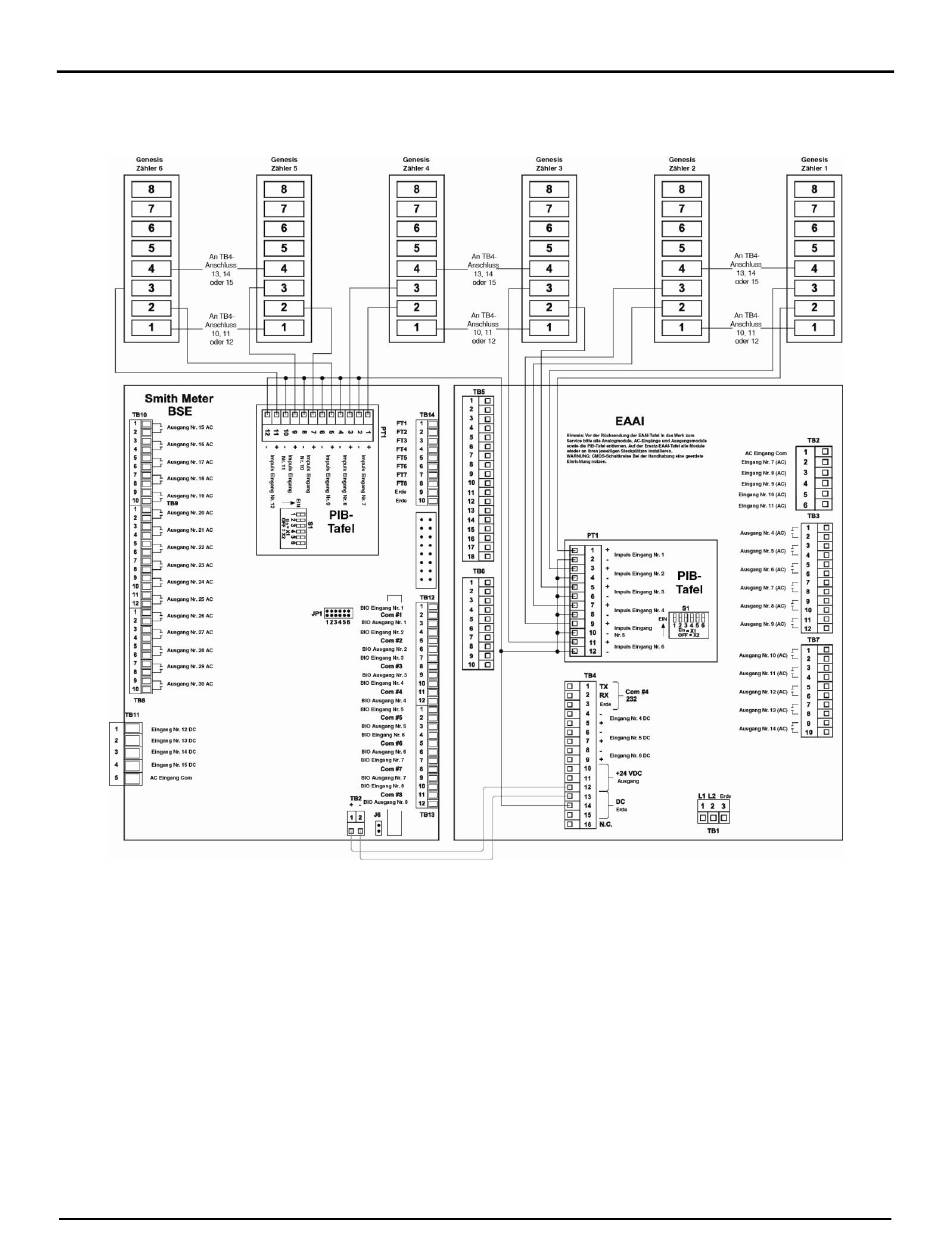

Abbildung 13. Blockdiagramm, Genesis Zähler mit zwei Impulsen
Hinweis: Als Kabelverbindung zwischen Transmitter und AccuLoad sollte pro Transmitter ein geschirmtes Kabel verwendet werden. Wenn
das ausgewählte Kabel verdrillte Adernpaare führt, darf nicht mehr als ein Signal pro verdrilltem Paar übertragen werden.
Achtung:Die Abschirmungen sind zur Klarheit nicht dargestellt. Schließen Sie die Abschirmungen an die Klemmen 3, 13, 14 oder 15 der
Klemmleiste 4 an.
Genesis Klemmenanschlüsse:
1: Eingangsspannung
2: Ausgang Signal A
3: Ausgang Signal B
4: Elektronik-Masse
5: nicht verwendet
6: nicht verwendet
7: nicht verwendet
8: nicht verwendet
24
MN06135GE Ausgabe/Rev. 1.2 (1/14)
