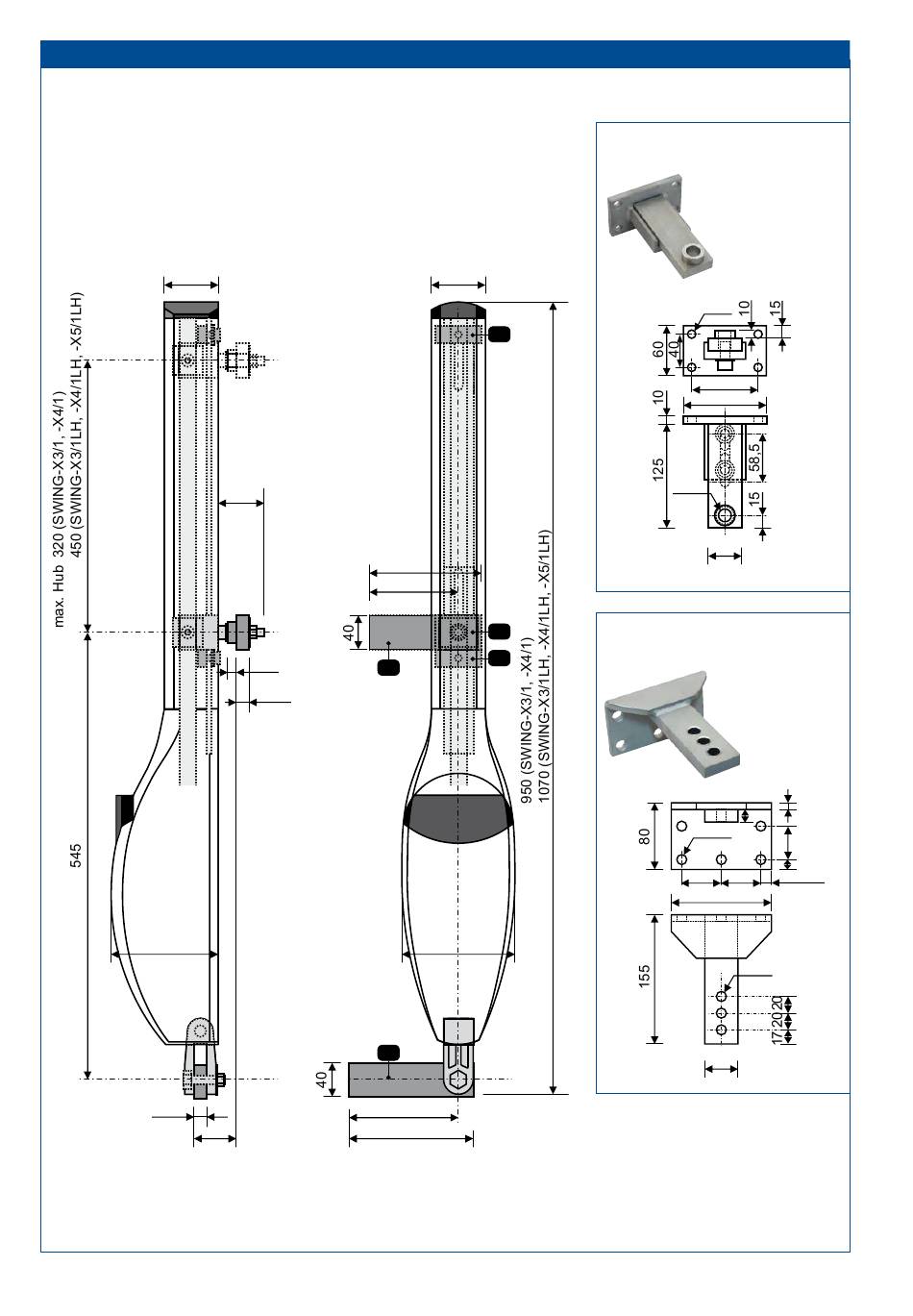

Maßskizze
• Maße in mm
(1) Vorderer Anschweißteil (Montage am Tor - unterstützt durch Knotenblech !)
(2) Hinterer Anschweißteil (Montage an der Torsäule - unterstützt durch Knotenblech !)
(5) interner Endanschlag (für Stellung "GESCHLOSSEN" bei nach innen öffnenden Toren)
(6) interner Endanschlag (für Stellung "OFFEN" bei nach innen öffnenden Toren)
(L) Laufstück
68
125
15
V=65
- 10 -
50
125
110
10
1
15
2
130
147
optional: torseitige
M otorkonsole (schraubbar)
65
5
L
optional: säulenseitige
M otorkonsole (schraubbar)
6
122
Maße und technische Änderungen vorbehalten !
Drehtorantrieb SWING X
Art. Nr.
verzinkt 14120310
Edelstahl 14120320
Ø10
80
100
Ø16
40
Art. Nr.
verzinkt 14120280
Edelstahl 14120300
8
15
Ø12,5
40
12,5
12,5
47,5
47,5
120
Ø12,2
40
tousek / SWING-X_42001005 / 02. 09. 2014
