Annexe A – Configuration des signaux « Universal »
ID signal : 71 (hexadécimal : 0x47)
Cette configuration de signaux standard (état de livraison) permet par exemple l'utilisation des signaux suivants :
• DB signal de départ
• DB signal de block
• DB signal d'entrée
• DB signal d'interdiction
• ÖBB signaux principaux et signaux de protection
• SBB signaux principaux système L et système N
• SNCF signal de manœuvre : Cv + M + (M)
• SNCF signal principal Châssis-Écran A : S + A + VL
Il s'agit d'une configuration polyvalente avec laquelle il est possible d'utiliser différents types de signaux lumineux de construction
simple de différents pays. Pour des raisons de place, seuls quelques exemples peuvent être montrés ici. Il est possible de représenter
des notions de signaux pour Arrêt, Trajet, Trajet avec différentes limitations de vitesse, et même l'annulation de l'interdiction de circu-
ler. Mais si vous souhaitez représenter sur votre signal plus de notions ou des notions plus spéciales, vous pouvez à tout moment dévier
sur les nombreuses autres configurations de signaux préconfigurées, voir

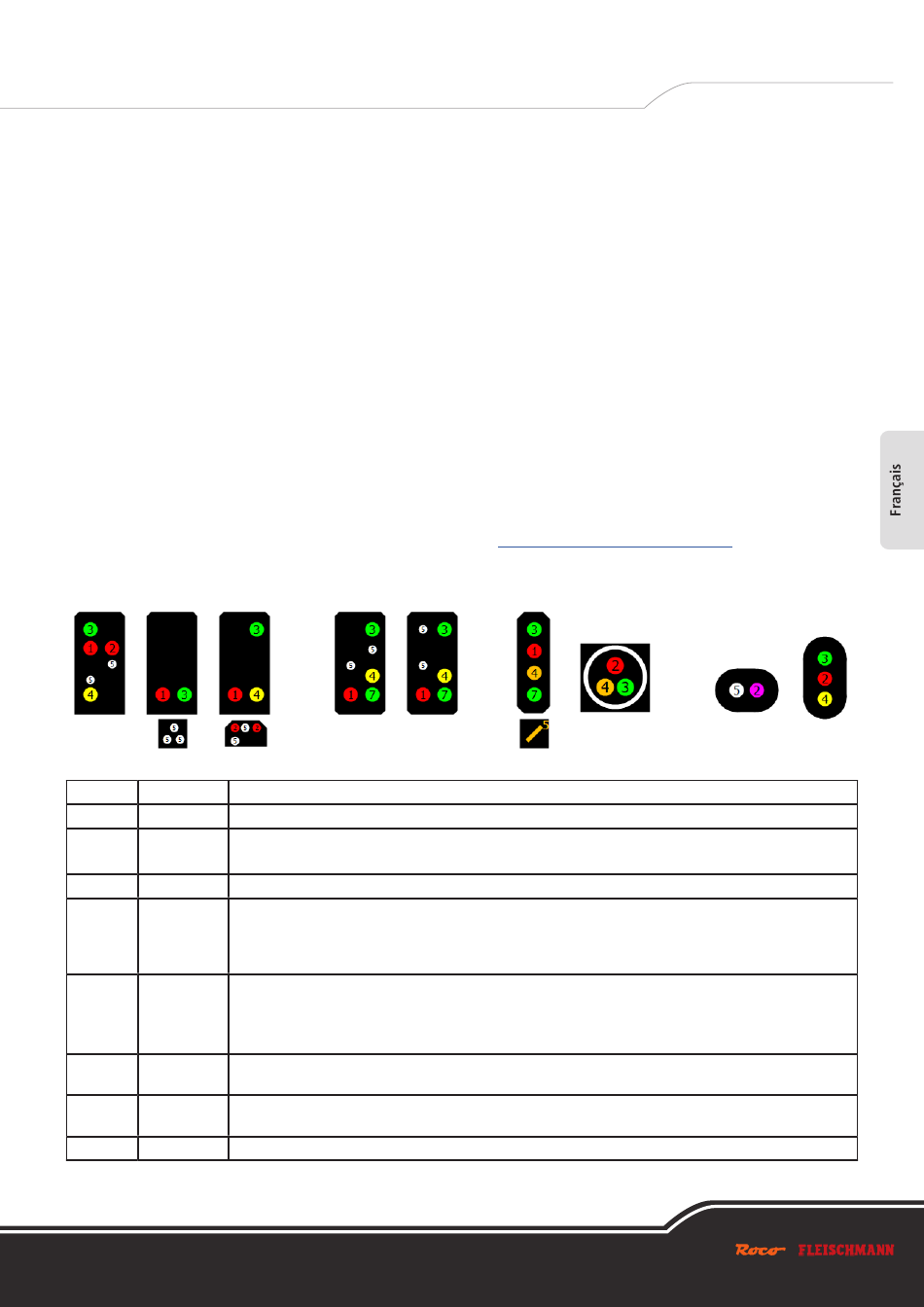

Exemple pour signaux de gauche à droite : 3 x DB, 2 x ÖBB, 2 x SBB, 2 x SNCF ... De nombreuses autres variantes sot possibles.
Occupation
Borne Occupation Remarque
1 Rouge Lumière rouge pour Arrêt
2 Rouge Deuxième lumière d'Arrêt rouge (en option, en fonction du type de signal raccordé)
SNCF : rouge = Sémaphore S / violet = Carré violet Cv
3 vert Lumière verte pour Trajet
4 Jaune Lumière jaune pour trajet avec limitation de vitesse (option)
SNCF : Avertissement A
Orange SBB : Avertissement (système N), FB2 (système L, avec vert)
5 Blanc Lampes supplémentaires pour l'annulation de l'interdiction de conduite et de déplacement (option).
Elles sont activées avec la notion de signal numéro 2 à 4.
SNCF : Feu blanc M
Orange SBB : signal auxiliaire orange L
6 Blanc Possibilité de raccordement d'un indicateur de vitesse ou de direction (option),
activation avec la notion de signal numéro 6 à 8. Voir en bas.
7 vert Deuxième lumière verte (ou indicateur de vitesse) pour trajet avec limitation de vitesse 60 km/h (option)
8 Réservé
Annexe B – Configurations de signaux.
