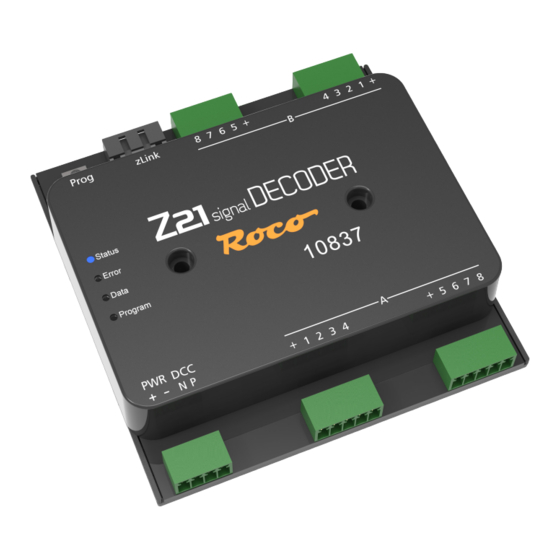

roco Z21 signal DECODER Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. roco Anleitungen
  4. Modelleisenbahn-zubehör
  5. Z21 signal DECODER
  6. Bedienungsanleitung

roco Z21 signal DECODER Bedienungsanleitung

Modellbahnsteuerung
Vorschau ausblenden Andere Handbücher für Z21 signal DECODER:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Modellbahnsteuerung
Z21 ist eine Innovation von FLEISCHMANN und ROCO

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für roco Z21 signal DECODER

Inhaltszusammenfassung für roco Z21 signal DECODER

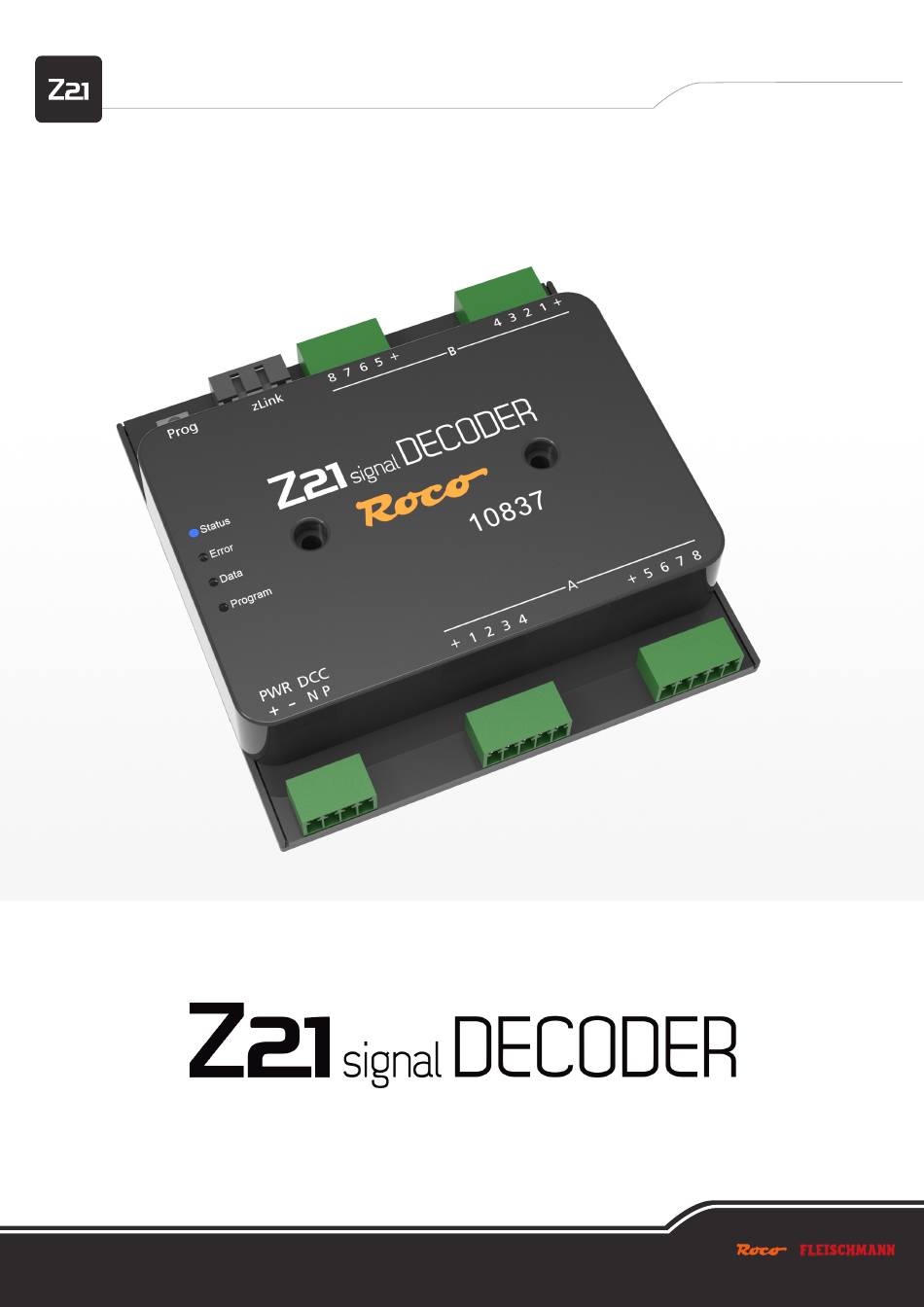

  • Seite 1 Modellbahnsteuerung Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 2: Modellbahnsteuerung

    Herzlichen Dank, dass Sie sich für den Z21 signal DECODER von ROCO und FLEISCHMANN entschieden haben! Auf den folgenden Seiten verraten wir Ihnen, was Sie wissen müssen, um den Z21 signal DECODER an Ihre Anlage anzuschließen und in Betrieb zu nehmen.

  • Seite 3: Inhaltsverzeichnis

    Wichtige Hinweise ................................... 2 1. Kurzanleitung ....................................4 2. Einsatzbestimmung und Funktion ............................... 5 3. Montage des Z21 signal DECODER .............................. 5 4. Anschließen des Z21 signal DECODER ............................6 4.1. Stromversorgung und Zentrale ............................. 6 4.2. Lichtsignale ..................................7 4.3.

  • Seite 4: Kurzanleitung

    DCC Signaleingang, von Zentrale oder Booster • Magnetartikel (z.B. Weichenbefehl) mit gewünschter Adresse schalten Versorgung • Adresse wird vom Z21 signal DECODER übernommen vom Gleis oder Netzteil Option 2: 12 – 20 V DC oder DCC Schienenspannung Die Anzahl der Signale kann durch kurzen Druck auf den Program- min.

  • Seite 5: Einsatzbestimmung Und Funktion

    2. Einsatzbestimmung und Funktion Der Z21 signal DECODER ist für den Einsatz auf Modellbahnanlagen mit DCC Zentralen zum Schalten von Lichtsignalen mit jeweils bis zu 8 LEDs mit Vorwiderstand und gemeinsamem Pluspol entwickelt worden. Der Z21 signal DECODER wurde speziell auf die Z21-Produktlinie abgestimmt, ist aber auch kompatibel zu älteren ROCO-Zentralen sowie DCC-Fremdzentralen.

  • Seite 6: Anschließen Des Z21 Signal Decoder

    4. Anschließen des Z21 signal DECODER 4.1. Stromversorgung und Zentrale Die Stromversorgung des Z21 signal DECODER erfolgt über die Versorgungsklemmen „PWR +“ und „PWR -“. Sie können hier entweder die DCC Digitalspannung vom Gleis oder alternativ ein Schaltnetzteil mit Gleichspannungsausgang anschließen.

  • Seite 7: Lichtsignale

    LEDs können aber normalerweise mit einem Vorwiderstand von ca. 2,2 - 10 kΩ betrieben werden. Beginnen Sie im Zweifelsfall mit einem höheren Widerstandswert. An den Z21 signal DECODER können 2 bis 4 Signale angeschlossen werden. Die Anzahl der Signale kann über den Programmiertaster (siehe Option 2 – Anzahl der Signale einstellen) oder CV #40 eingestellt werden.
  • Seite 8 Ländern betrieben werden können. In der Grafik steht bei jeder Lampe eine kleine Ziffer, welche beschreibt, an welcher Klemme die Lampe jeweils anzuschließen ist. Neben dieser universell verwendbaren Standard-Signalkonfiguration stehen im Z21 signal DECODER noch zahlreiche weitere vordefi- nierte Signalkonfiguration aus verschiedenen Ländern zur Verfügung. Diese Signalkonfigurationen können Sie über CV #41 bis #44 auswählen.
  • Seite 9 Signalsysteme auch mit nur vier Klemmen betreiben zu können, wenn die Signalschirme nur teilbestückt sind, so wie es auch beim Vorbild oft der Fall ist. So wird erreicht, dass die Anschlussmöglichkeiten am Z21 signal DECODER optimal und sehr flexibel ausgenutzt werden können.

  • Seite 10: Formsignale Mit Magnetantrieb

    Modellbahnsteuerung 4.3. Formsignale mit Magnetantrieb Obwohl der Z21 signal DECODER in erster Linie für den Betrieb mit Lichtsignalen gebaut worden ist, können auch Formsignale ange- schlossen werden, wenn sie folgende Bedingungen erfüllen: • Antriebe mit Endabschaltung • Stromaufnahme < 400 mA pro Antrieb •...

  • Seite 11: Betrieb An Dcc Zentralen

    Z21 pro LINK. Wenn ein Signal nur bis zu maximal 8 Begriffe kennt, dann kann es im Z21 signal DECODER mit nur einem Befehl („Trigger“) ein- deutig geschaltet werden: erste bis vierte Weichennummer, entweder „rot“ oder „grün“, ergibt acht mögliche Kombinationen: 1R, 2R, 3R, 4R und 1G, 2G, 3G, 4G.
  • Seite 12 Modellbahnsteuerung Beispiel 3: Der Signaldecoder ist auf Adresse 5 konfiguriert, und es ist die Standard-Signalkonfiguration (Signal-ID=71 „Universal“) eingestellt. Schicken Sie nun den Schaltbefehl 2G, um am ersten Signal „Fahrt mit 40 km/h“ anzuzeigen. Die zweite Weichennummer, die dem Signal zugeordnet ist, ist 6. Dieses Verfahren lässt sich auch in der Z21 App einsetzen.
  • Seite 13 Dann folgt ein zweiter Schaltbefehl, mit dem dann einer von den vier erwähnten Signalbegriffen ausgewählt und angezeigt wird („Trigger“). Der Z21 signal DECODER verwendet die ersten beiden Weichennummern (1R, 2R, 1G, 2G) als Trigger und die letzten beiden Weichen- nummern (3R, 4R, 3G, 4G) für den Mode. So können bis zu 4*4=16 verschiedene Signalbegriffe geschaltet werden.

  • Seite 14: Schaltbefehle Im Neuen Dccext Format Und Z21

    • Kein Limit von maximal 16 Signalbegriffen. Es gibt tatsächlich Signalsysteme, die mehr als 16 verschiedene Signalbegriffe kennen: Hl-System, SNCF Châssis-Écran H, … • Es wird nur mehr eine einzige eindeutige Adresse pro Signal benötigt. Werden am Z21 signal DECODER vier Signale verwendet, dann belegt der Decoder auch nur 4 aufeinanderfolgende DCCext-Signaladressen.

  • Seite 15: Betrieb An Fremdzentralen

    5.3. Betrieb an Fremdzentralen INFORMATION: Stellen Sie bei Verwendung mit Fremdzentralen den Adressierungs-Modus des Z21 signal DECODER auf „RCN- 213“ ein! Zum Konfigurieren des Adressierungs-Modus siehe Abschnitt Konfiguration und Firmware Update über zLink oder Option 3 – Adressierungs-Modus einstellen. Der Adressierungs-Modus definiert die Art und Weise, wie eine Weichennummern aus der Zubehördecoder-Adresse berechnet werden: Jeder DCC Zubehördecoder-Adresse sind gemäß...

  • Seite 16: Konfiguration

    Erweiterungen vorzunehmen. 6.1 Konfiguration über den Programmiertaster Falls Sie keinen Z21 pro LINK besitzen, können die wichtigsten Einstellungen des Z21 signal DECODER auch über den Programmiertas- ter im sogenannten Konfigurationsmodus eingestellt werden. Um in diesen Konfigurationsmodus zu kommen, muss der Taster für mindestens 3 Sekunden gedrückt werden, bis die weiße „Pro- gram“-LED zu blinken beginnt.

  • Seite 17: Option 2 - Anzahl Der Signale Einstellen

    Signal belegt dabei nur eine Signaladresse. Der Signaldecoder belegt also nur maximal vier aufeinanderfolgende DCCext-Signaladres- sen. Die erste DCCbasic-Weichennummer und die erste DCCext-Signaladresse sind beim Z21 signal DECODER identisch. Werksvorgabe: ab 1 aufsteigend nummeriert. 6.1.2 Option 2 – Anzahl der Signale einstellen Mit dieser Option wird die Anzahl der Signale, die an den Signaldecoder angeschlossen werden können, programmiert.

  • Seite 18: Option 3 - Adressierungs-Modus Einstellen

    Werksvorgabe: 2 Signale. 6.1.3 Option 3 – Adressierungs-Modus einstellen Mit dieser Option wird zwischen dem Adressierungs-Modus „ROCO“ oder „RCN-213“ ausgewählt. Vorbereitung, falls noch nicht geschehen: Halten Sie den Programmiertaster für mindestens 3 Sekunden gedrückt, bis die weiße „Program“-LED zu blinken beginnt. Las- sen Sie dann den Programmiertaster los.

  • Seite 19: Konfiguration Und Firmware Update Über Zlink

    6.2 Konfiguration und Firmware Update über zLink Am komfortabelsten kann der Z21 signal DECODER mit dem 10838 Z21 pro LINK an der zLink-Schnittstelle konfiguriert werden. Dann benötigen Sie nämlich weder den Programmiertaster mit den Blink-Codes, noch müssen Sie sich mit CV-Tabellen beschäftigen. Die Ein- stellungen erfolgen menügeführt über das Display und die Tasten des Z21 pro LINK.

  • Seite 20: Konfiguration Über Pom

    Modellbahnsteuerung 6.3 Konfiguration über POM Der Z21 signal DECODER kann für Ihre Anwendungsfälle auch am Hauptgleis über POM-Programmierbefehle und CVs konfiguriert werden. „POM“ steht dabei für „programming on the main“ (Programmieren auf dem Hauptgleis) und „CV“ für „configuration variab- le“ (Konfigurationsvariable), welche im Abschnitt CV-Liste ausführlich vorgestellt werden.

  • Seite 21: Konfiguration Über Pom-Programmierbefehle Für Lok-Decoder

    Signaldecoder fertig konfiguriert haben. Auf diese Art kann sich nichts in die Quere kommen.) Um nun den Z21 signal DECODER auch mit POM-Programmierbefehle für Lok-Decoder zu konfigurieren, gehen Sie wie folgt vor. Z21 signal DECODER in den Konfigurationsmodus versetzen, indem Sie den Programmiertaster für mindestens 3 Sekunden gedrückt halten, bis die weiße „Program“-LED zu blinken beginnt.

  • Seite 22: Cv-Liste

    (Dezimalwert 128, kann nicht geändert werden) DCC Adressierungs-Modus 0, 1 Zuordnung Signaladressen zur Decoder-Adresse und Ausgang. 0 = rückwärtskompatibel mit ROCO Zentralen Z21, multiZENTRALEpro und multiMAUS mit Verstärker 1 = DCC Adressierungs-Modus konform mit RCN-213 Siehe auch Abschnitt Betrieb an Fremdzentralen.
  • Seite 23 Aktuelle Nummer des Signalbegriffs von Signal 2, siehe CV #65 1 - 24 Aktuelle Nummer des Signalbegriffs von Signal 3, siehe CV #65 1 - 24 Aktuelle Nummer des Signalbegriffs von Signal 4, siehe CV #65 1 - 24 Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 24: Zurücksetzen Auf Werkszustand

    - Schaltbefehle beherrscht und/oder even- tuell bereits verfügbare Schaltsequenzen für Signale erheblich von denen im Z21 signal DECODER abweichen. In dem Fall kann hier der Z21 signal DECODER sehr flexibel an das bestehende System angepasst werden. Beispiel: CV #211 = 16 („Freie Fahrt“) … Signal 1 zeigt dann nach einem DCC...

  • Seite 25: Bedeutung Der Leuchtdioden

    (kurz, kurz, kurz, Pause) • Programmiertaster lange drücken: Modus speichern Blau blinkt Nächste Option Weiß blinkt (Beim langen Drücken des Programmiertasters) Nach letzter Option: Einstellung speichern und in den Nor- malbetrieb zurückkehren. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 26: Fehlersuche

    8. Fehlersuche Error blinkt rot: Die Ausgänge des Z21 signal DECODER sind elektronisch gegen Überlast und Kurzschlüsse geschützt. Die maximale Schaltleistung pro Ausgang beträgt 400 mA, der maximale Summenstrom aller Ausgänge 2 A. Bei Überlast werden alle Ausgänge ausgeschaltet und die rote „Error“-LED blinkt für einige Sekunden.

  • Seite 27: Anhang A - Signalkonfiguration „Universal

    Möglichkeit zum Anschluss eines Geschwindigkeits- oder Richtungsanzeigers (optional), wird gemeinsam mit Signalbegriff Nummer 6 bis 8 eingeschaltet. Siehe unten. grün zweites grünes Licht (oder Geschwindigkeitsanzeiger) für Fahrt mit Geschwindigkeitsbegrenzung 60 km/h (optional) reserviert Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 28 Modellbahnsteuerung Signalbegriffe Nr. Bild Name Beschreibung basic Trigger Mode Halt Stop SNCF: rot = Sémaphore S, 0x00 violett = Carré voilet Cv Rangierfahrtsignal (Sh1) Verschubverbot aufgehoben Erlaubnis zur Vorbeifahrt am 0x41 Shunt go „Halt“ zeigenden Signal SBB: Hilfssignal L. SNCF: Feu blanc M Fahrverbot aufgehoben, die ro- ten Hauptlichter sind erloschen.

  • Seite 29: Anhang B - Signalkonfigurationen

    Anhang B – Signalkonfigurationen Folgende Signalkonfigurationen sind bei Auslieferungszustand FW V1.10 im Z21 signal DECODER enthalten und können per Z21 pro LINK oder CV #41 bis #44 ausgewählt werden. Siehe auch Anschließen des Z21 signal DECODER, Betrieb an DCC Zentralen, Konfiguration und Firmware Update über zLink.
  • Seite 30 Modellbahnsteuerung Signal-ID Name Bild dezimal 0xA0 ÖBB Hauptsignal Ep 4-6 Hauptsignal moderner Bauart, mit Ersatzsignal, Fahr- verbot aufgehoben, Verschubverbot aufgehoben und Abfahrtsignal. 0xA1 ÖBB Vorsignal Vierbegriffiges Vorsignal, mit Dunkelschaltung. 0xA2 ÖBB Formhauptsignal Zwei- oder dreibegriffiges Formhauptsignal mit Be- leuchtung und doppelt belegten Ausgängen für die Spulenantriebe.
  • Seite 31 Fünfbegriffiges Vorsignal, mit Dunkelschaltung. 0xC2 SBB System N Hauptsignal Hauptsignal, mit zusätzlichen Ausgängen für Zusatz- signale. 0xC3 SBB System N Vorsignal Vorsignal, mit Zusatzsignal Geschwindigkeit. 0xC5 SBB Rangierdienst Sperrsignal Rangierhaltsignal Rangierhaltsignal Räumungssignal Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 32 Modellbahnsteuerung Signal-ID Name Bild dezimal 0xC6 SBB Ablaufsignal 0xC7 SBB Zwergsignal Zwergsignal, mit Abfahrerlaubnis (optional). Mini-Hauptsignal mit und ohne Zwergsignal. 0xC8 SBB Bremsprobe, Abfahrt Bremsprobe mit Abfahrerlaubnis. 0xCC SBB System L Komb. klein Kombiniertes Signal mit quadratischem Signalschirm und bis zu 8 Lampen. 0xCD SBB System L Komb.
  • Seite 33 Écran C, F und H mit bis zu 9 Lampen und weißem Zusatzlicht (Oeilleton). 0xF1 SNCF Carré violet [CFH] Hauptsignal mit violettem Licht (Carré violet Cv) für Châssis-Écran C, F und H mit bis zu 9 Lampen und wei- ßem Zusatzlicht (Oeilleton). Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 34 Modellbahnsteuerung Signal-ID Name Bild dezimal 0xF2 SNCF Écran A Hauptsignal mit bis zu 3 Lampen für Châssis-Écran A oder Rangiersignal (Carré violet type bas), mit verein- fachter Belegung an den Klemmen und vereinfachter Bedienung. 0xF3 SNCF Disque 0xF4 SNCF Indicateur de dir. Richtungsanzeiger (Indicateur de direction) mit bis zu 6 Lampen.
  • Seite 35 Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 36: Welcome To The Z21

    Many thanks for choosing the Z21 signal DECODER from ROCO and FLEISCHMANN! The following pages will provide you with the in- formation you need to know to connect the Z21 signal DECODER to your system and put it into operation. This manual will also provide you with a number of practical tips.
  • Seite 37 Important information ................................... 36 1. Quick guide ....................................38 2. Determination of use and function ............................39 3. Installing the Z21 signal DECODER ............................39 4. Connecting the Z21 signal DECODER ............................40 4.1. Power supply and control centre ............................40 4.2.

  • Seite 38: Quick Guide

    DCC signal input from the control centre or booster • Switch the magnet accessory (e.g. turnout command) with the desired address Supply • Address is adopted from the Z21 signal DECODER from track or power unit Option 2: 12 – 20 V DC or DCC rail voltage The number of signals can be changed by briefly pressing the pro- min.

  • Seite 39: Determination Of Use And Function

    8 LEDs with a series resistor and common plus pole. The Z21 signal DECODER has been specifically designed for use with the Z21 product range, but is also compatible with older ROCO control centres as well as with DCC control centres from other manufacturers. In the latter case, however, the addressing mode should be set to “RCN-213”, see also section...

  • Seite 40: Connecting The Z21 Signal Decoder

    4.1. Power supply and control centre The power supply to the Z21 signal DECODER is provided via the terminals “PWR +” and “PWR -”. You can either connect the DCC digital voltage from the track or alternatively a switching power supply with DC voltage output.

  • Seite 41: Light Signals

    2.2 - 10 k . If in doubt, start with a higher resistor value. 2 to 4 signals can be connected to the Z21 signal DECODER. The Number of signals can be set via the programming button (see Option 2 –...
  • Seite 42 In addition to this all-purpose standard signal configuration, numerous other predefined signal configurations from different countries are available in the Z21 signal DECODER. You can select these signal configurations via CV #41 to #44. You can find an overview of the predefined signal configurations, the respective assignments on the connection terminals and the respective signal aspects in Appendix A –...
  • Seite 43 This ensures that the connection possibilities on the Z21 signal DECODER can be optimally and highly-flexibly utilised.

  • Seite 44: Semaphore Signals With Magnetic Drive

    Model Railway Control Unit 4.3. Semaphore signals with magnetic drive Although the Z21 signal DECODER has primarily been constructed for operation with light signals, semaphore signals can also be con- nected if they fulfil the following conditions: • Drives with limit switching •...

  • Seite 45: Operation On Dcc Control Centres

    Z21 per LINK. If a signal only recognises up to max. 8 aspects, then it can be uniquely switched in the Z21 signal DECODER using only one command (“Trigger”): the first to fourth turnout number, either “red” or “green” results in eight possible combinations: 1R, 2R, 3R, 4R and 1G, 2G, 3G, 4G.
  • Seite 46 Model Railway Control Unit Example 3: The signal decoder is configured to address 5, and the standard signal configuration (Signal-ID=71 “Universal”) is set. Now send the switching command 2G in order to display “Proceed with 40 km/h” on the first signal. The second turnout number which is assigned to the signal is 6.
  • Seite 47 Then a second switching command is sent, with which one of the four signal aspects mentioned is selected and displayed (“Trigger”). The Z21 signal DECODER uses the first two turnout numbers (1R, 2R, 1G, 2G) as trigger, and the last two turnout numbers (3R, 4R, 3G, 4G) for the mode.

  • Seite 48: Switching Commands In New Dccext Format And Z21

    • No limit of max. 16 signal aspects. There are in fact signal systems which recognise more than 16 different signal aspects: HI sys- tem, SNCF Châssis-Écran H, ... • Now only one single unique address is required per signal. If four signals are used on the Z21 signal DECODER, then the decoder will only assign 4 consecutive DCCext signal addresses.

  • Seite 49: Operation On Control Centres From Other Manufacturers

    2014 the calculation of the turnout numbers from the decoder address in an unique manner. To be backwards-compatible with existing systems, as well as conformant with the RCN-213 standard, the Z21 signal DECODER offers an adjustable addressing mode: •...

  • Seite 50: Configuration

    In the interest of ongoing development, we reserve the right to improve and expand the settings and features. 6.1 Configuration via the programming button If you do not have a Z21 per Link, the most important Z21 signal DECODER settings can also be set via the programming button in the so-called configuration mode.

  • Seite 51: Option 2 - Set Number Of Signals

    Each signal occupies just one signal address. The signal decoder therefore occupies a maximum of four consecutive DCCext signal addresses. The first DCCbasic turnout number and the first DCCext signal address are identical on the Z21 signal decoder. Factory setting: numbered in ascending order from 1.

  • Seite 52: Option 3 - Set Addressing Mode

    Factory setting: 2 signals. 6.1.3 Option 3 – Set addressing mode This option is used to select between the “ROCO” or “RCN-213” addressing modes. Preparation, if not already carried out: Keep the programming button held down for at least 3 seconds until the white “Program” LED begins to flash. Then release the programming button.

  • Seite 53: Configuration And Firmware Update Via Zlink

    6.2 Configuration and firmware update via zLink The most convenient way to configure the Z21 signal decoder is using the 10838 Z21 per LINK at the zLink interface. In this case, you will not need either the programming button with the blink codes, nor do you have to deal with CV tables. Settings are made menu- driven via the display and the Z21 per LINK keys.

  • Seite 54: Configuration Via Pom

    6.3 Configuration via POM The Z21 signal DECODER can be configured for your applications on the main track via POM programming commands and CVs. “POM” stands for “programming on the main” (programming on the main track), and “CV” stands for “configuration variable”, which are described in detail in the section list.

  • Seite 55: Configuration Via Pom Programming Commands For Loco Decoders

    TIP: Memory aid: Article number 10837  Pseudo “loco address” 9837 The configuration mode can only be activated via the Programming button on the Z21 signal DECODER. This excludes the risk of the signal decoder being incorrectly adjusted accidentally, if in future an actual loco should be programmed to that address via POM. (On the other hand, if a loco is to be assigned precisely this address, but you want to program the signal decoder, then please remove this loco temporarily from the track if necessary, until you have finished configuring the signal decoder.

  • Seite 56: Cv List

    (decimal value 128, cannot be changed) DCC addressing mode 0, 1 Assignment of the signal addresses to decoder address and output. 0 = backwards-compatible with ROCO control centres Z21, multiZENTRALEpro and multiMAUS with booster 1 = DCC addressing mode conforms to RCN-213 See also section Operation on control centres from other manufacturers.
  • Seite 57 1 - 24 Current number of the signal aspect from signal 3, see CV #65 1 - 24 Current number of the signal aspect from signal 4, see CV #65 1 - 24 Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 58: Resetting To Factory Status

    DCC switching commands, and/or any switching sequences already available for signals deviate substantially from those in the Z21 signal DECODER. In this case, the Z21 signal DECODER can be adapted highly flexibly to the existing system. Example: CV #211 = 16 (“Clear to proceed”) … Signal 1 then displays, after a DCC basic switching command “1 Red”...

  • Seite 59: Meaning Of The Leds

    • Press the programming button for a long time: Save mode Blue flashes Next option White flashes (When pressing the programming button for a long time) After last option: Save setting and return to normal ope- ration. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 60: Troubleshooting

    Error flashes red: The outputs of the Z21 signal DECODER are electronically protected against overload and short circuits. The total switching capacity per output totals 400 mA, and the maximum total current of all outputs 2A. In case of overload, all outputs are switched off and the red “Error”...

  • Seite 61: Appendix A - Signal Configuration "Universal

    Possibility for the connection of a speed or direction display (optional), switched on together with signal aspect numbers 6 to 8. See below. green Second green light (or speed display) for proceed with speed limit 60 km/h (optional) reserved Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 62 Model Railway Control Unit Signal aspects No. Image Name Description basic Trigger Mode Stop Stop SNCF: red Sémaphore S, 0x00 violet = Carré voilet Cv Shunting signal (Sh1) Shunting forbidden cancelled Permission to pass by signal indi- 0x41 Shunt go cating “Stop”...

  • Seite 63: Appendix B - Signal Configurations

    Appendix B - Signal configurations The following signal configurations are included on delivery condition FW V1.10 in the Z21 signal DECODER, and can be selected via the Z21 per LINK or CV #41 to #44. See also Connecting the Z21 signal DECODER, Operation on DCC control centres, Configuration and firmware update via zLink.
  • Seite 64 Model Railway Control Unit Signal-ID Name Image decimal 0xA0 ÖBB main signal Ep 4-6 Main signal of modern construction, with substitution signal, movement forbidden cancelled, shunting for- bidden cancelled and departure signal. 0xA1 ÖBB distant signal Four-aspect distant signal, with dark switching. 0xA2 ÖBB semaphore main signal Two or three-aspect semaphore main signal with light-...
  • Seite 65 Main signal with additional outputs for additional si- gnals. 0xC3 SBB System N distant signal Distant signal with additional signal speed. 0xC5 SBB shunting service Stop signal Shunting stop signal Shunting stop signal Extraction signal Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 66 Model Railway Control Unit Signal-ID Name Image decimal 0xC6 SBB hump yard signal 0xC7 SBB dwarf signal Dwarf signal with departure permission (optional). Mini-main signal with and without dwarf signal. 0xC8 SBB brake test, departure Brake test with departure permission. 0xCC SBB System L Comb.
  • Seite 67 (Oeilleton). 0xF1 SNCF Carré violet [CFH] Main signal with violet light (Carré violet Cv) for Châs- sis-Écran C, F and H with up to 9 lamps and white additional light (Oeilleton). Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 68 Model Railway Control Unit Signal-ID Name Image decimal 0xF2 SNCF Écran A Main signal with up to 3 lamps for Châssis-Écran A or shunting signal (Carré violet type bas), with simplified assignment on the terminals and simplified operation. 0xF3 SNCF Disque 0xF4 SNCF Indicateur de dir.
  • Seite 69 Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 70: Bienvenue Sur La Page Z21

    Bienvenue sur la page Z21 Nous vous remercions d’avoir choisi le décodeur Z21 signal de ROCO et FLEISCHMANN ! Nous vous expliquons dans les pages qui suivent ce que vous devez savoir pour raccorder le décodeur Z21 signal à votre installation et le mettre en service. Vous trouverez aussi dans ce manuel de nombreux conseils et astuces.
  • Seite 71 Annexe B – Configurations des signaux ............................97 • RailCom est une technique développée par Lenz Elektronik GmbH destinée à la transmission de données entre un décodeur et une centrale à commande nu- ® mérique. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 72: Guide Rapide

    Option 2 : 12 - 20 V CC ou tension de rail DCC Le nombre de signaux peut être modifié par une brève pression sur min. 2 A p. ex. : ROCO 10850 le bouton de programmation. Option 3 : Appuyer un court instant sur le bouton de programmation pour modifier le mode Adressage.

  • Seite 73: Utilisation Conforme Et Fonctionnement

    Le décodeur Z21 signal a été spécialement adapté à la gamme de produits Z21, mais est également compatible avec des centrales ROCO plus anciennes et avec des centrales étrangères DCC. Le cas échéant, dans ce dernier cas, le mode d’adressage doit être réglé...

  • Seite 74: Raccordement Du Décodeur Z21 Signal

    Commande de chemin de fer miniature 4. Raccordement du décodeur Z21 signal 4.1. Alimentation électrique et centrale L’alimentation électrique du décodeur Z21 signal se fait par les broches d’alimentation « PWR + » et « PWR - ». Vous pouvez y bran- cher soit la commande numérique DCC de la voie, soit une alimentation à...

  • Seite 75: Signaux Lumineux

    • 4 signaux : jusqu’à 4 sorties peuvent être utilisées par signal, à savoir A1 à A4, A5 à A8, B1 à B4 ainsi que B5 à B8. Exemples avec 2, 3 et 4 signaux en utilisant la configuration des signaux standard (« Universal »°). Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 76 Commande de chemin de fer miniature Dans l’état de livraison, la configuration des signaux standard « Universal » est préréglée avec l’ID signal=71 pour tous les signaux. Il s’agit d’une configuration polyvalente avec laquelle il est possible d’utiliser différents types de signaux lumineux de construction simple de différents pays.
  • Seite 77 Z21 signal. A gauche sur l’écran se trouve le signal principal avec signal de remplacement et signal de déplacement. Au centre se trouve le signal avertisseur et à droite le signal de test des freins et le signal de départ (petite lampe verte). http://www.railfaneurope.net/pix/at/signalling/colour-light/EN_Zuerichsee_2.jpg Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 78: Sémaphores Avec Entraînement Magnétique

    ATTENTION : Les sémaphores créés par Viessmann et également exploités par ROCO/FLEISCHMANN avec deux cylindres d’en- traînement nécessitent des impulsions de commande positives (= borne Moins commune) ! Pour pouvoir raccorder directement ces signaux, un module de commande avec borne Plus commune qui n’est plus disponible serait nécessaire.

  • Seite 79: Exploitation Au Niveau Des Centrales Dcc

    Exemple 1 : Le décodeur de signaux est configuré sur l’adresse 1, et la configuration de signal standard (ID signal-ID=71 « Universal ») est réglée. Envoyez maintenant avec WLANMAUS ou multiMAUS la commande d’activation 1G pour afficher le trajet libre au niveau du premier signal. Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 80 Commande de chemin de fer miniature Exemple 2 : Le décodeur de signaux est configuré sur l’adresse 5, et la configuration de signal standard (ID signal-ID=71 « Universal ») est réglée. Envoyez maintenant la commande d’activation 1R pour afficher « Arrêt » au niveau du premier signal. Le premier numéro d’aiguillage attribué...
  • Seite 81 Il est clair que de tels signaux complexes ne conviennent pas pour le fonctionnement manuel, mais sont bien plus adaptés à l’utilisation dans des programmes de commande PC et des tronçons de voie. Exemple : Signal principal SNCF (ID signal 240 « SNCF Carré C [CFH] ») dans iTrain. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 82: Commandes D'activation Dans Le Nouveau Format Dccext Et Z21

    Commande de chemin de fer miniature Dans Annexe A – Configuration de signaux « Universal » ou sous le lien indiqué dans Annexe B – Configuration de signaux, vous pouvez trouver, en plus de chaque notion de signal, les commandes d’activation DCC , sous «...

  • Seite 83: Utilisation Avec Une Centrale D'un Autre Fabricant

    Pour assurer la compatibilité avec les systèmes existants et avec la norme RCN-213, le décodeur Z21 signal propose un mode d’adres- sage réglable : • Mode d’adressage « ROCO » pour assurer la compatibilité avec le Z21, la multiZENTRALEpro et la multiMAUS avec amplificateur. Ceci est la configuration d’usine.

  • Seite 84: Configuration

    Commande de chemin de fer miniature 6. Configuration Le décodeur Z21 signal peut être configuré de trois manières différentes : Avec le bouton de programmation en mode de fonctionnement Configuration Avec l’interface zLink grâce au Z21 pro LINK (méthode recommandée). Avec les commandes de programmation POM Dans le cadre de leur développement, nous nous réservons le droit d'apporter des modifications et des compléments aux configurations et aux performances.

  • Seite 85: Option 2 - Régler Le Nombre De Signaux

    Le décodeur de signaux se trouve maintenant en « mode Configuration, Option 2 ». Le nombre actuel de signaux est maintenant indiqué par les autres LED : Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 86: Option 3 - Paramétrer Le Mode Adressage

    Configuration d’usine : 2 signaux. 6.1.3 Option 3 – Paramétrer le mode Adressage Cette option sert à sélectionner le mode d’adressage « ROCO » ou « RCN-213 ». Préparation, si cela n’a pas encore été fait : Appuyez pendant au moins 3 secondes sur le bouton, jusqu’à ce que la DEL « Programme » blanche clignote. Relâchez le bouton.

  • Seite 87: Configuration Et Mise À Jour Du Firmware Via Zlink

    être configuré ou, le cas échéant, le firmware du décodeur peut être actualisé via l’outil Z21 Maintenance Tool. Vous trouverez également de plus amples informations dans la notice d’utilisation du Z21 pro LINK. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 88: Configuration Par Pom

    Commande de chemin de fer miniature 6.3 Configuration par POM Le décodeur Z21 signal peut, pour s’adapter à votre réseau, être configuré au travers des commandes de programmation POM et CV. « POM » est l’abréviation de « programming on the main » (programmation en pleine voie) et « CV » de « configuration variable » (variable de configuration) qui seront détaillées dans la section Liste CV.

  • Seite 89: Configuration Par Commandes De Programmation Pom Pour Décodeur De Locomotive

    Dès que le décodeur de signaux a compris la commande d’enregistrement POM sur une variable CV valide, il reprend la nouvelle valeur et quitte automatiquement le mode Configuration. La DEL blanche s’éteint et la bleue indique que l’appareil est en mode Normal. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 90: Liste Cv

    Mode adressage DCC 0, 1 Attribution des adresses de signaux à l’adresse et à la sortie du décodeur. 0 = compatible avec les centrales ROCO Z21, multiZENTRALEpro et multiMAUS avec amplificateur 1 = mode d’adressage DCC conforme à RCN-213 Voir également section Utilisation avec une centrale d’un autre...
  • Seite 91 Numéro actuel de la notion du signal 2, voir CV #65 1 - 24 Numéro actuel de l’aspect du signal 3, voir CV #65 1 - 24 Numéro actuel de l’aspect du signal 4, voir CV #65 1 - 24 Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 92: Réinitialiser Sur La Configuration D'usine

    #244 #250 Type de décodeur Lecture seule 37 = décodeur Z21 signal ROCO 10837 6.4 Réinitialiser sur la configuration d’usine Pour réinitialiser à leur valeurs d’usine tous les paramètres, appuyez sur le bouton de programmation en mode de fonctionnement nor- mal jusqu’à...

  • Seite 93: Signification Des Diodes Lumineuses (Del)

    Blanc Clignote 2 fois en blanc (Court, court, pause) Rouge Allumée Option 3 : Mode Adressage « ROCO ». Blanc Clignote 3 fois en blanc • Appuyez un court instant sur le bouton de programm- ation : Changement de mode (Court, court, court, pau- •...

  • Seite 94: Recherche Des Erreurs

    Commande de chemin de fer miniature Couleur État Signification Vert Allumée Option 3 : Mode Adressage « RCN-213 » • Appuyez un court instant sur le bouton de programm- Blanc Clignote 3 fois en blanc ation : Changement de mode (Court, court, court, pau- •...

  • Seite 95: Annexe A - Configuration Des Signaux « Universal

    Possibilité de raccordement d’un indicateur de vitesse ou de direction (option), activation avec la notion de signal numéro 6 à 8. Voir en bas. vert Deuxième lumière verte (ou indicateur de vitesse) pour trajet avec limitation de vitesse 60 km/h (option) Réservé Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 96 Commande de chemin de fer miniature Notions du signal N° Illustration Description basic Trigger Mode Arrêt Stop SNCF : rouge = Sémaphore S, 0x00 violet = Carré violet Cv Signal de manœuvre (Sh1) Interdiction de déplacement an- nulée 0x41 Shunt go Autorisation de passage au ni- veau du signal «...

  • Seite 97: Annexe B - Configurations Des Signaux

    Railroad crossing Clignotant alternatif utilisable au plan international pour passages à niveau, en option avec indicateur de fonctionnement blanc et signal de surveillance jaune pour le conducteur. 0x4D 10777 Analogue à ROCO 10777. Z21 ist eine Innovation von FLEISCHMANN und ROCO...

  • Seite 98: Id Signal Nom

    Commande de chemin de fer miniature ID signal Illustration décimal 0xA0 ÖBB Signal principal Ep 4-6 Signal principal moderne, avec signal de remplace- ment, interdiction de déplacement annulée, interdic- tion de déplacement annulée et signal de départ. 0xA1 ÖBB signal avertisseur Signal avertisseur quatre notions, avec obscurcisse- ment.
  • Seite 99 Signal principal, avec sorties supplémentaires pour signaux supplémentaires. 0xC3 SBB Système N signal avertisseur Signal avertisseur avec signal supplémentaire vitesse. 0xC5 SBB Signal de manœuvre Signal d’interdiction Signal d’arrêt de manœuvre Signal d’arrêt de manœuvre Signal d’évacuation Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 100 Commande de chemin de fer miniature ID signal Illustration décimal 0xC6 SBB Signal séquentiel 0xC7 SBB Signal nain Signa nain, avec autorisation de départ (option). Mini signal principal, avec et sans signal nain. 0xC8 SBB Test des freins, départ Test des freins avec autorisation de départ. 0xCC SBB Système L comb.
  • Seite 101 (Oeilleton). 0xF1 SNCF Carré violet [CFH] Signal principal avec lumière violette (Carré violet Cv) pour Châssis-Écran C, F et H avec jusqu’à 9 lampes et lumière blanche supplémentaire (Oeilleton). Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 102 Commande de chemin de fer miniature ID signal Illustration décimal 0xF2 SNCF Écran A Signal principal avec jusqu’à 3 lampes pour Châssis- Écran A ou signal de manœuvre (Carré violet type bas), avec occupation simplifiée au niveau des bornes et utilisation simplifiée. 0xF3 SNCF Disque 0xF4...
  • Seite 103 Z21 ist eine Innovation von FLEISCHMANN und ROCO...
  • Seite 104 Nous nous réservons le droit de modifier la construction et le dessin! phone mobile maximum 0,42 € par minute TTC) Z21 ist eine Innovation von FLEISCHMANN und ROCO WWW.Z21.EU 8010837921 III / 2021...
