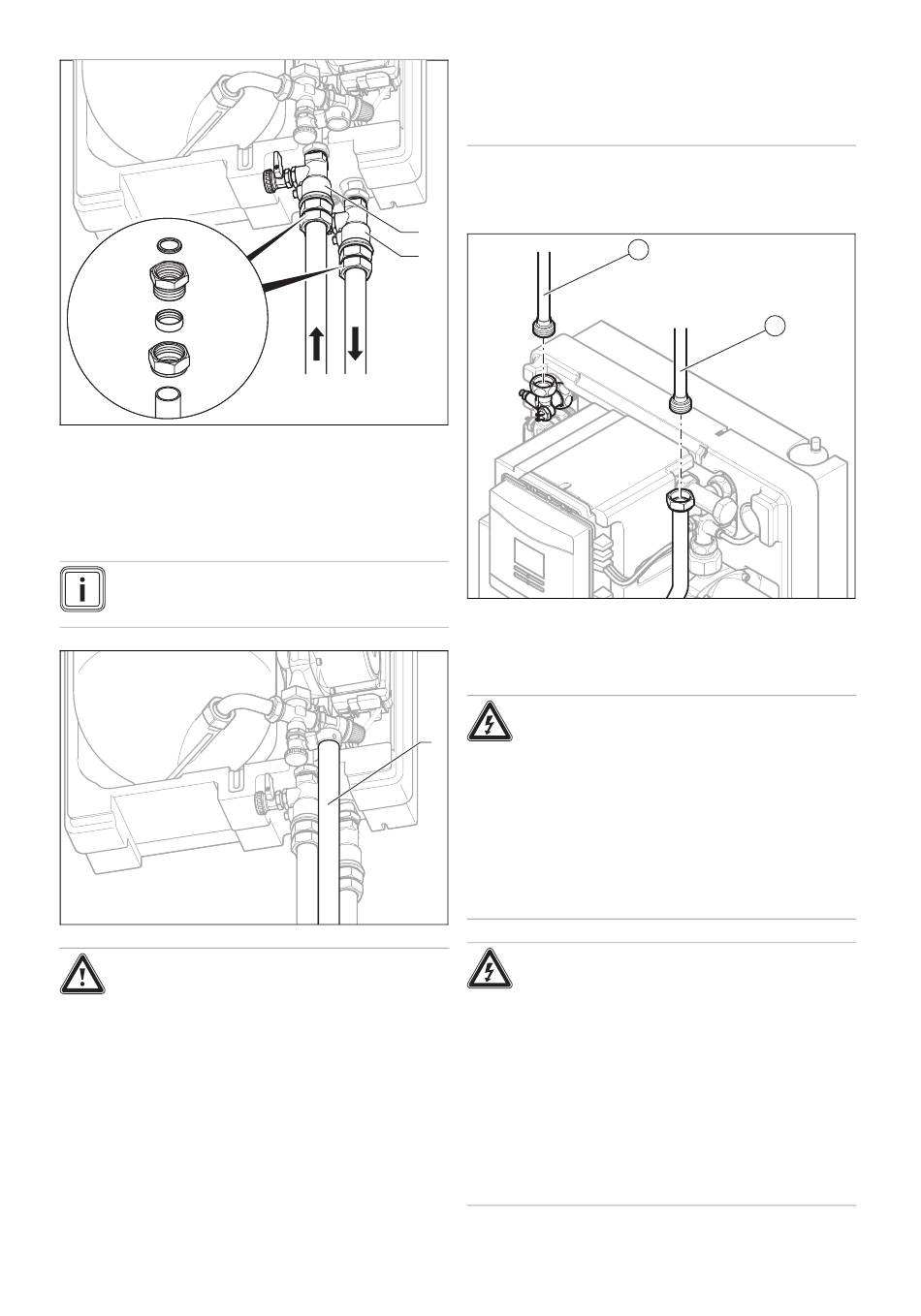

1. Montieren Sie ggf. Wartungshähne (nicht im Lieferum-
fang enthalten) (1) und (2) wie dargestellt.
2. Montieren Sie Vor- und Rücklauf.
5.3.2 Abblaseleitung an der Sicherheitsgruppe
anschließen
Hinweis
Als Auffangbehälter eignet sich ein leerer Behälter
der Vaillant Solarflüssigkeit.
Warnung!
Personenschäden und Sachschäden
durch unsachgemäße Installation!
Aus der Abblaseleitung an der Sicherheits-
gruppe austretende Solarflüssigkeit kann
schwere Verbrühungen verursachen.
▶
Installieren Sie die Abblaseleitung an der
Sicherheitsgruppe so, dass niemand ge-
fährdet ist.
▶
Führen Sie eine temperaturfeste Abblase-
leitung mit Gefälle zu einem für Solarflüs-
sigkeit geeigneten Auffangbehälter.
0020149486_03 auroFLOW plus Installations- und Wartungsanleitung
Montage und Installation 5
▶
Stellen Sie den Auffangbehälter kippsi-
cher auf.
▶
Achten Sie darauf, dass der Auffangbe-
hälter beobachtbar ist!
▶
Montieren Sie die Abblaseleitung (1) wie dargestellt.
5.3.3 Solarkreis anschließen
1
2
▶
Montieren Sie den Vorlauf (1) und den Rücklauf (2) wie
dargestellt.
5.4 Elektroinstallation durchführen
Gefahr!
Lebensgefahr durch Stromschlag!
1
An den Netzanschlussklemmen L und N liegt
immer Dauerspannung an!
▶
Trennen Sie das Produkt vom Strom-
netz, indem Sie das Produkt über eine
Trennvorrichtung mit mindestens 3 mm
Kontaktöffnung (z. B. Sicherungen oder
Leistungsschalter) spannungsfrei schal-
ten.
Gefahr!
Lebensgefahr durch Stromschlag bei un-
sachgemäßem elektrischen Anschluss!
Ein unsachgemäß ausgeführter elektrischer
Anschluss kann die Betriebssicherheit des
Produkts beeinträchtigen und zu Personen-
und Sachschäden führen.
▶
Die elektrische Installation muss von
einem anerkannten Fachhandwerker
durchgeführt werden, der für die Ein-
haltung der bestehenden Normen und
Richtlinien verantwortlich ist.
1
2
