4 Produktbeschreibung
4.4

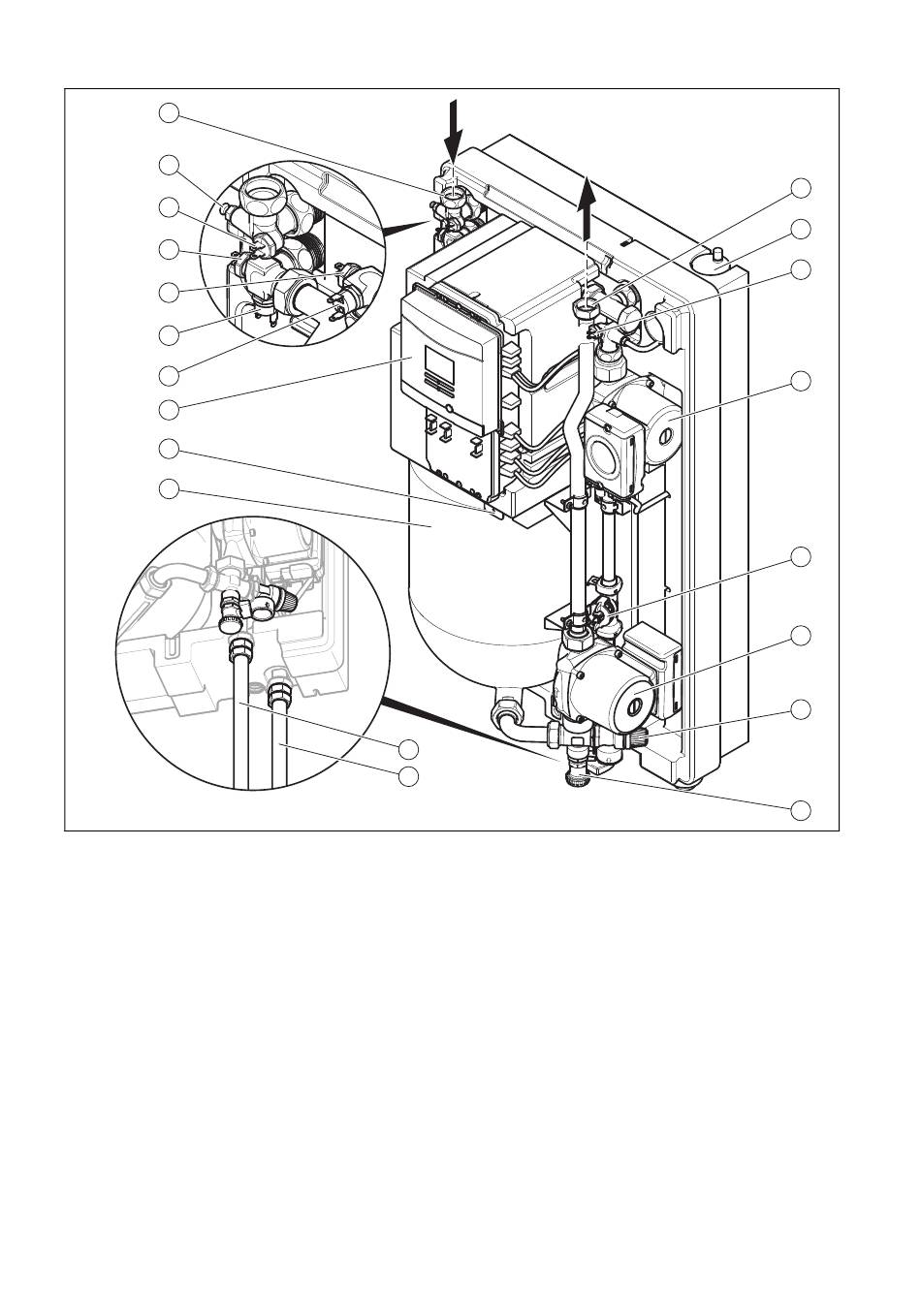

Aufbau der Solarladestation auroFLOW plus (nur Grundmodul)

20
19
18
17
16
15
14
13
12
11
1 Solarrücklauf
2 Schnellentlüfter Speicherladekreis
3 Temperaturfühler Speicherrücklauf
4 Speicherladepumpe
5 Volumenstromsensor Speicherladekreis
6 Solarpumpe
7 Sicherheitsventil Solarsystem
8 Füll- und Entleeranschluss Solarkreis
9 Speichervorlauf
10 Speicherrücklauf
8
10
9
11 Vorratsbehälter Solarflüssigkeit
12 Halter für Schraube der Frontverkleidung
13 Solarregler
14 Sicherheitstemperaturwächter Solarkreis
15 Sicherheitstemperaturwächter Speicherladekreis
16 Temperaturfühler Solarrücklauf
17 Temperaturfühler Speichervorlauf
18 Temperaturfühler Solarvorlauf
19 Entlüftungsventil Solarkreis
20 Solarvorlauf
Installations- und Wartungsanleitung auroFLOW plus 0020149486_03
1
2
3
4
5
6
7
8
