5 Montage und Installation
Vorsicht!
Beschädigungsgefahr der elektrischen
Leitungen durch hohe Temperaturen!
Die elektrischen Leitungen können durch die
hohen Temperaturen der von Solarflüssig-
keit durchströmten Kupferrohre beschädigt
werden.
▶
Stellen Sie sicher, dass die elektrischen
Leitungen nicht an den von Solarflüssig-
keit durchströmten Rohren anliegen.
▶
Beachten Sie bei der elektrischen Installation des Pro-
dukts die Technischen Anschlussbedingungen für den
Anschluss an das Niederspannungsnetz der Versor-
gungsnetzbetreiber.
5.4.1
Schichtladeventil anschließen
Hinweis
Wenn ein Schichtladeventil UV5 im Hydraulik-
schema vorgesehen ist, dann empfehlen wir ein
3-Wege-Ventil aus dem Vaillant Zubehörpro-
gramm zu benutzen und es mit dem ebenfalls als
Zubehör erhältlichen Anschlusskabel anzuschlie-
ßen.

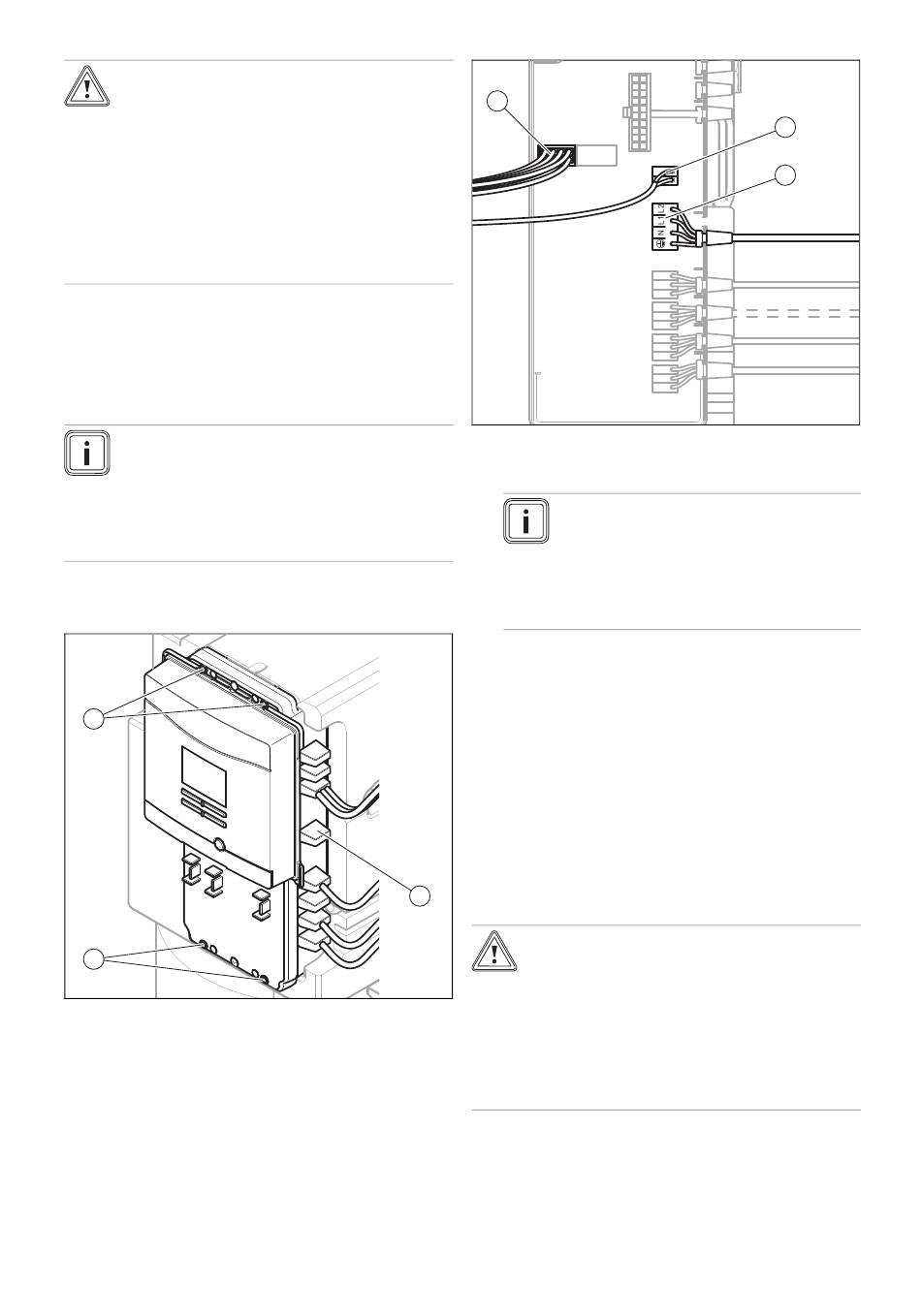

Vorarbeit
▶
Nehmen Sie die Frontverkleidung ab. (→ Seite 11)
1
1
1.
Verlegen Sie die Anschlussleitungen des Schichtlade-
ventils durch die Kabeldurchführung auf der Rückseite
des Produkts.
2.
Lösen Sie die vier Schrauben (1).
3.
Öffnen Sie das Reglergehäuse.
4.
Entfernen Sie den Blindstopfen (2).
14
3
X1
X3
5.
Führen Sie das Anschlusskabel des Schichtladeventils
mit der Kabeltülle durch die Öffnung im Reglergehäuse.
Hinweis
Für eine einfachere Handhabung können
Sie das Display komplett abnehmen, indem
Sie die Stecker von den Buchsen X1 (3) und
eBUS (4) abziehen. Beachten Sie dabei
Maßnahmen gegen elektrostatische Entla-
dung (ESD).
6.
Stecken Sie den Stecker des Anschlusskabels des
Schichtladeventils in die Buchse X8 (5) im Solarreg-
ler.
7.
Stecken Sie ggf. den Stecker des Displays in die
Buchse X1 (3).
8.
Stecken Sie ggf. den Stecker des eBUS in die Buchse
eBUS (4).
9.
Schließen Sie das Reglergehäuse.
10. Ziehen Sie die Schrauben (1) fest.
11. Fixieren Sie das Anschlusskabel. Achten Sie darauf,
dass das Anschlusskabel nicht an von Solarflüssigkeit
durchströmten Rohren anliegt.
2
5.4.2
Netzanschlussleitung verlegen
Vorsicht!
Beschädigungsgefahr durch falsche
Anschlussspannung!
Bei Netzspannungen über 253 V und unter
190 V sind Funktionsbeeinträchtigungen
möglich.
▶
Stellen Sie sicher, dass die Nennspan-
nung des Netzes 230 V beträgt.
Installations- und Wartungsanleitung auroFLOW plus 0020149486_03
X2
4
5
eBUS
X8
X7
X6
X5
X4
