Hinweise zur Dokumentation

2.1

Originalbetriebsanleitung

Diese Anleitung ist eine Originalbetriebsanleitung im Sinne
der Maschinenrichtlinie.
2.2

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebsanleitungen, die
Komponenten der Anlage beiliegen.
2.3

Unterlagen aufbewahren

▶
Bewahren Sie diese Anleitung sowie alle mitgeltenden
Unterlagen zur weiteren Verwendung auf.
2.4 Gültigkeit der Anleitung
Die vorliegende Anleitung gilt ausschließlich für:
Produkttypen und Artikelnummern
Gültigkeit: Belgien
ODER Deutschland
VPM 15 D Grundmodul
Erweiterungsmodul
VPM 15 D Grundmodul
länderspezifisch
VPM 30 D Grundmodul
mit Erweiterungsmodul
länderspezifisch
Die 10-stellige Artikelnummer des Produkts ist die siebte bis
16. Ziffer der Serialnummer.
Die Artikelnummer entnehmen Sie auch dem Typenschild,
das werksseitig auf der Unterseite des Produkts angebracht
ist.
3

System

3.1

Eigenschaften des Systems

3.1.1 Grundlagen des Systems
Das Solarsystem auroFLOW plus dient als Wärmeerzeuger
in einer Warmwasserheizungsanlage mit einem Speicher.
Um die Grundlast und ggf. Spitzenlasten des Wärmebedarfs
abzudecken, werden in solarunterstützten Heizungsanlagen
verschiedene Wärmeerzeuger eingesetzt, z. B. Wärmepum-
pen, Blockheizkraftwerke und Gasheizkessel. Die Warm-
wasserbereitung kann mit dem Speicher kombiniert werden.
Das Solarsystem auroFLOW plus besteht aus:
–
Kollektorfeld
–
Solarladestation auroFLOW plus
–
Speicher
–
Solarleitungen
–
Heizwasserleitungen
Zusätzlich können Sie zur Regelung aller Komponenten der
Heizungsanlage ein Systemregler, z. B. der auroMATIC
VRS 620, einsetzen.
0020149487_03 auroFLOW plus Betriebsanleitung
0020133195
0020133196
0010013688
0010013689
Hinweise zur Dokumentation 2

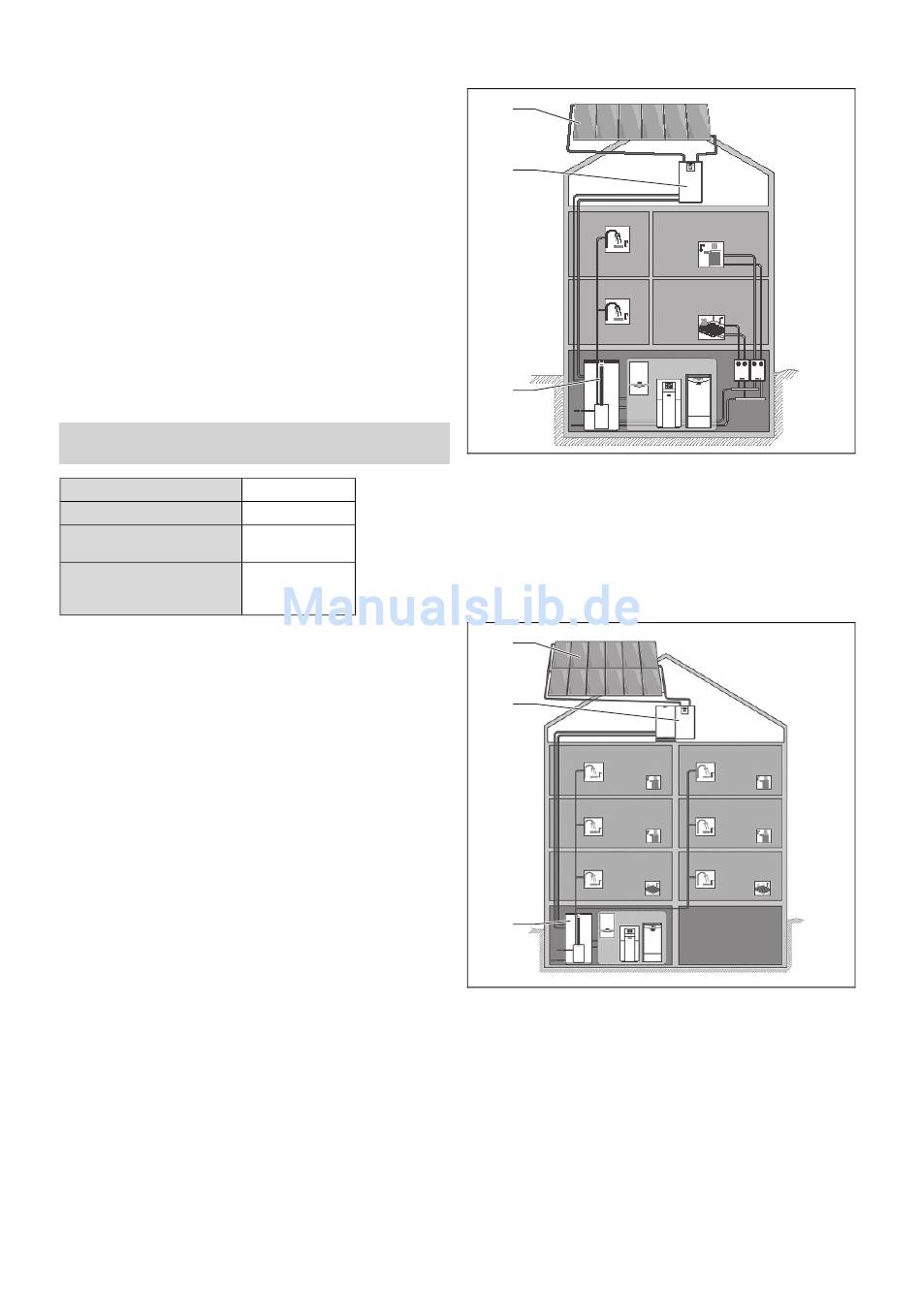

3.1.2 Aufbau abgestimmter Systembeispiele
1
2
3
1 Kollektorfeld mit maxi-
mal sechs Kollektoren
(VFK 135 VD oder VFK
140 VD)
Ein typisches Beispiel für die Verwendung des Grundmo-
duls der Solarladestation auroFLOW plus ist das solarunter-
stützte Heizen in einem Einfamilienhaus. Speicherkaskade
und Schwimmbaderwärmung sind möglich.
1
2
3
1 Kollektorfeld mit maxi-
mal 12 Kollektoren
(VFK 135 VD oder VFK
140 VD)
Ein typisches Beispiel für die Verwendung des Grundmo-
duls und des Erweiterungsmoduls der Solarladestation
auroFLOW plus ist die solarunterstützte Warmwasser-
bereitung in Mehrfamilienhäusern. Speicherkaskade und
Schwimmbaderwärmung sind möglich.
Für noch größere Anwendungsfälle ist eine Kaskadierung
von bis zu vier Solarladestationen (Grundmodul und Erwei-
2 Grundmodul
auroFLOW plus
3 Speicher
2 Grundmodul und
Erweiterungsmodul
auroFLOW plus
3 Speicher
